Scheppach bts 800 Translation From The Original Instruction Manual
  1. Manuals
  2. Brands
  3. Scheppach Manuals
  4. Sander
  5. bts 800
  6. Translation from the original instruction manual

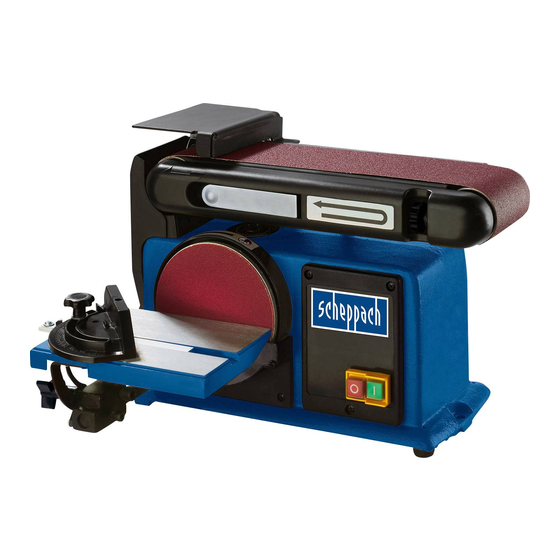

Scheppach bts 800 Translation From The Original Instruction Manual

Belt and disc sander
Hide thumbs Also See for bts 800:
Table of Contents
  • Allgemeine Hinweise
  • Allgemeine Sicherheitshinweise
  • Bestimmungsgemäße Verwendung
  • Elektrischer Anschluss
  • Wartung
  • EG-Konformitätserklärung
  • Störungsabhilfe
  • Dear Customer
  • General Notes
  • General Safety Rules
  • Proper Use
  • Remaining Hazards
  • Electrical Connection
  • Maintenance
  • EC Declaration of Conformity
  • Troubleshooting
  • Caractéristiques
  • Conseils Généraux
  • Consignes Générales de Sécurité
  • Utilisation Conforme
  • Risques Résiduels
  • Montage
  • Entretien
  • Branchement Électrique
  • Déclaration de Conformité CE
  • Avvertenze Generali
  • Norme DI Sicurezza Generali
  • Rischi Residui
  • Istruzioni DI Lavoro
  • Messa in Funzione
  • Manutenzione
  • Collegamento Elettrico
  • Dichiarazione Ce DI Conformità
  • Eliminazione Guasti
  • Algemene Veiligheidsvoorschriften
  • Gebruik Volgens de Voorschriften
  • Overige Risico's
  • Electrische Aansluiting
  • Eg-Conformiteitsverklaring
  • Estimado Cliente
  • Indicaciones Generales de Seguridad
  • Otros Riesgos
  • Montaje
  • Indicaciones para el Trabajo
  • Puesta en Marcha
  • Mantenimiento
  • Conexión a la Red Eléctrica
  • Declaración de Conformidad
  • Indicações Gerais
  • Avisos Gerais de Segurança
  • Uso Apropriado
  • Colocação Em Funcionamento
  • Instalação Elétrica
  • Declaração de Conformidade
  • Localização de Avarias
  • Allmänna Anvisningar
  • Allmänna Säkerhetsanvisningar
  • Korrekt Användning
  • Elektrisk Anslutning
  • Yleisiä Ohjeita
  • Yleiset Turvaohjeet
  • Oikea Käyttö
  • Kjære Kunde
  • Generelle Sikkerhetsanvisninger
  • Korrekt Bruk
  • Andre Farer
  • Ta Maskinen I Bruk
  • Elektrisk Tilkopling
  • EU-Overensstemmelseserklæring
  • Korrekt Anvendelse
  • Preostala Tveganja
  • Začetek Obratovanja
  • Električni Priključek
  • Odprava Motenj
  • Vážený Zákazníku
  • Všeobecné Bezpečnostní Pokyny
  • Použití K Určenému Účelu
  • Zbytková Rizika
  • Uvedení Do Provozu
  • Pokyny K PráCI
  • Připojení K Elektrické Síti
  • Odstranění Závad
  • Uwagi Ogólne
  • Właściwe Użytkowanie
  • Pozostałe Zagrożenia
  • Wskazówki Dotyczące Pracy
  • Połączenia Elektryczne
  • Wykrywanie I Usuwanie Usterek
