3. INSTALLAZIONE

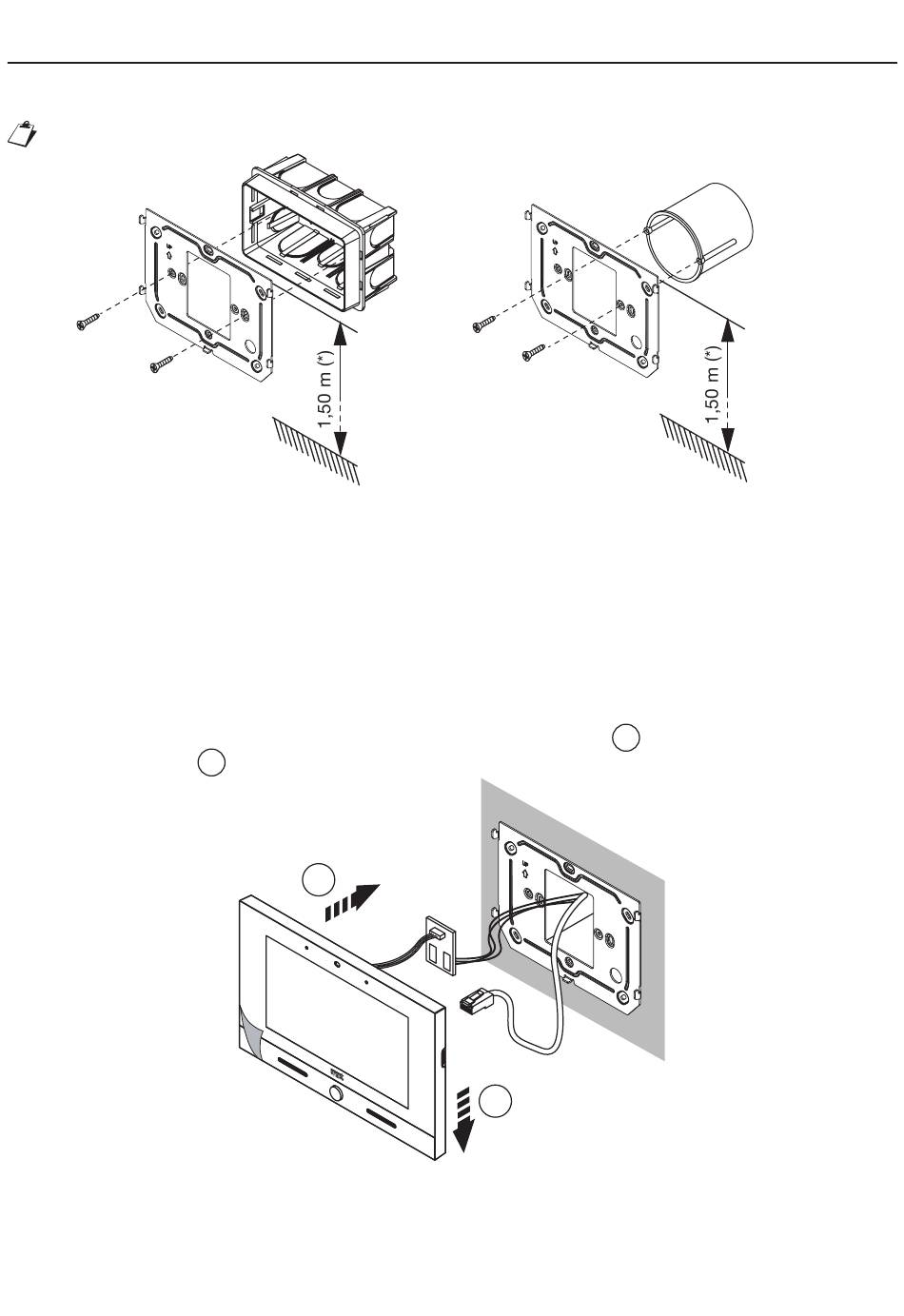

Murare la scatola incasso Mod. 503 o la scatola a incasso Ø 60 all'altezza indicata nel disegno
seguente.
La scatola a incasso Mod. 503 può essere installata sia in orizzontale che in verticale.
(*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata), D2 (con difficoltà
motoria degli arti inferiori) e D3 (con difficoltà motoria degli arti superiori), il centro del dispositivo dovrà
essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per
ulteriori dettagli vedere la Norma tecnica CEI 64-21:2021-06 - Ambienti residenziali. Impianti adeguati
all'utilizzo da parte di persone con disabilità o specifiche necessità.
Collegare ai morsetti presenti sul circuito stampato esterno gli eventuali conduttori delle funzioni
panico, suoneria supplementare, chiamata al piano, alimentazione ausiliaria, collegamento al sistema
IPerHOME.
Collegare il videocitofono tramite il cavetto presente sul retro del videocitofono al connettore CN1 del
circuito stampato.
Accostare il videocitofono alla staffa centrando gli appositi agganci 1 e farlo scorrere verso il basso
fino al suo arresto 2 .
Utilizzare un cacciavite per spostare da destra verso sinistra il chiavistello che permette il blocco del
videocitofono sulla staffa.
Rimuovere la pellicola di protezione dal display.
DS1761-004B
Scatola
503
1
2
Scatola
Ø 60 mm
3
