ATTENZIONE! Per il funzionamento del dispositivo è necessario che la versione del firmware del sistema
Ipercom sia la 2.1.0 o superiore. L'aggiornamento della versione del firmware del sistema Ipercom è
disponibile sul sito Urmet alla sezione Download/Software (previa registrazione).
Il videocitofono IP Sch.1761/31 o /33, è un dispositivo, dedicato al sistema Ipercom.
Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.

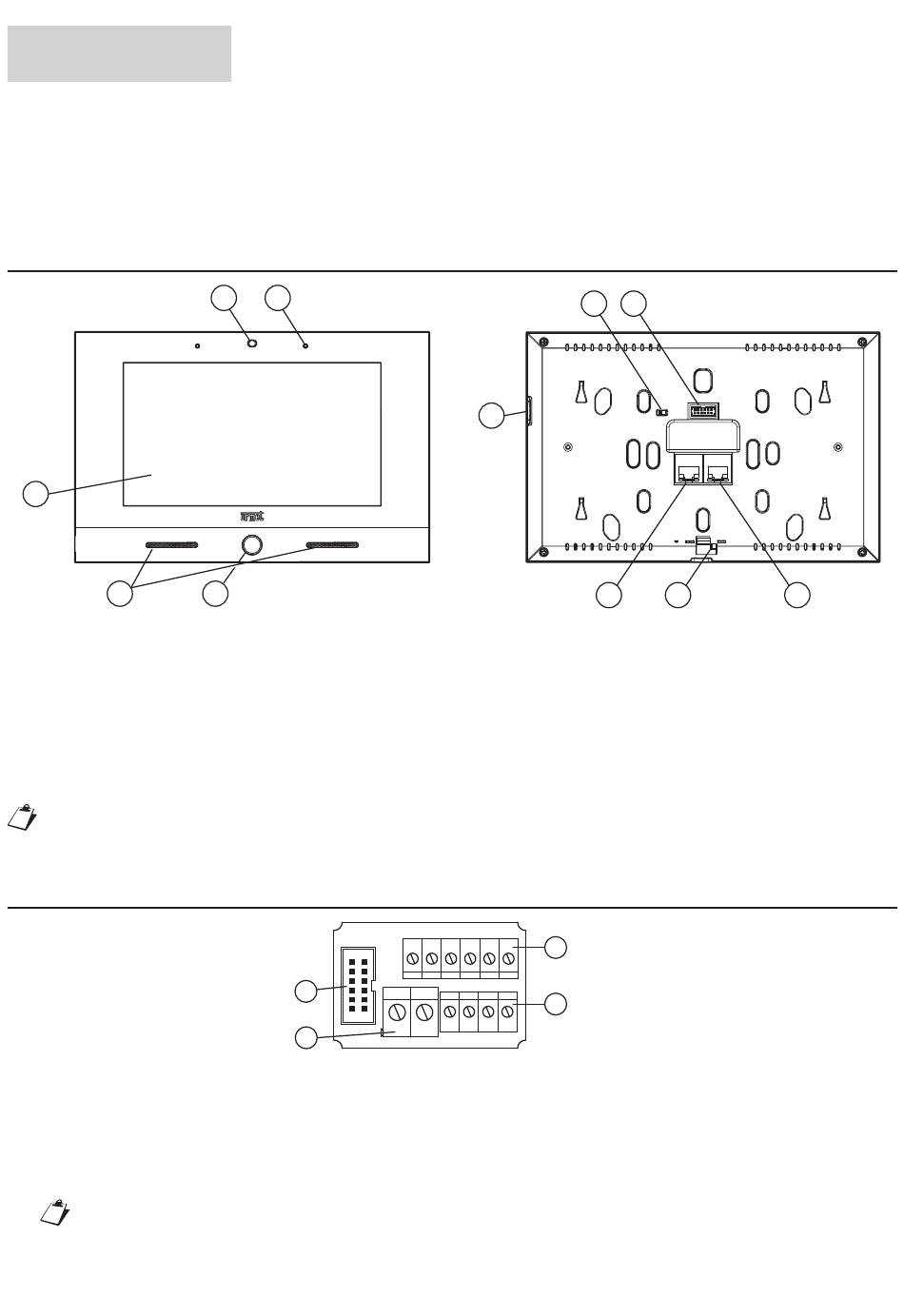

1. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
3
2
1. Pulsante Home retroilluminato di colore blu
2. Altoparlanti
3. Display touchscreen 7"
4. Webcam 2 Mpx
5. Microfono
6. Micro SD card
7. Switch
per terminazione
(IPERHOME TERM)
Il videocitofono è dotato di dispositivo per audiolesi integrato.
2. DESCRIZIONE DEI MORSETTI PRESENTI SUL CIRCUITO
STAMPATO PER LA CONNESSIONE ALL'IMPIANTO
1. Connettore a 12 vie utilizzato per la connessione del videocitofono al circuito stampato
2. Morsetti per la connessione di:
• allarme panico (PANIC)
• chiamata al piano (FC)
• ripetizione di chiamata (S+, S-)
3. Morsetti per la connessione al sistema IPerHOME (-V, +V, -B, +B)
Non usare: predisposizione per implementazioni future.
4. Morsetti di alimentazione esterna (+, -)
2
4 5
1
bus IPerHOME
1
4
6
8. Connettore a 12 vie per il collegamento del
circuito stampato per le connessioni esterne
9. Connettore LAN secondario per connessione
Internet IPerHOME (LOCAL LAN PORT)
10. Chiavistello di blocco del videocitofono
11. Connettore con alimentazione POE
(DOORPHONE POE PORT)
FC
S- S+ PANIC
2
3
-V +V -B +B
+ -
7 8
11 10
9
