3. INSTALLATION

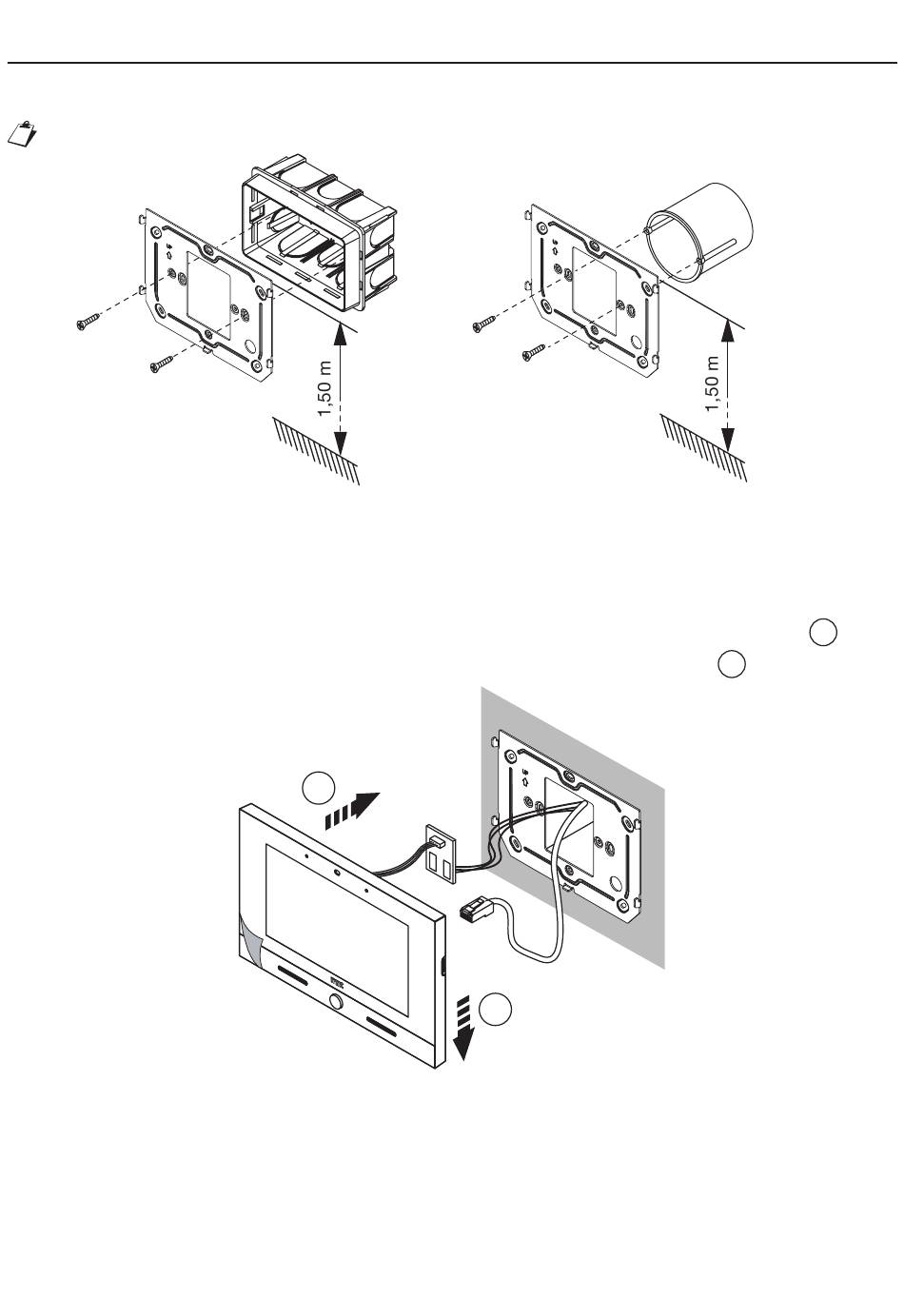

• Das Einbaugehäuse Mod. 503 oder die Unterputzdose Ø 60 auf der in der nachstehenden Zeichnung
angegebenen Höhe vermauern.
Die Unterputzdose Mod. 503 kann sowohl horizontal als auch vertikal installiert werden.
• An den auf der externen Leiterplatte vorhandenen Klemmen die eventuellen Leiter der Panikfunktion,
des zusätzlichen Läutwerks, des Etagenrufs, der Hilfsversorgung, des Anschlusses am IPerHOME-
System anschließen.
• Den Videosprechanlage anhand des auf der Rückseite des Videosprechanlagen vorhandenen Kabels
am Steckverbinder CN1 der Leiterplatte anschließen.
• Den Videosprechanlage an die Halterung heranführen, die entsprechenden Befestigungen
zentrieren und den Videosprechanlage dann nach unten bis zu seinem Anschlag 2 schieben.
• Einen Schraubenzieher verwenden, um die Sperrklinke von rechts nach links zu verschieben, die die
Arretierung der Videosprechanlage auf der Halterung gestattet.
• Die Schutzfolie vom Display entfernen.
DS1761-004B
Gehäuse
503
1
2
Gehäuse
Ø 60 mm
1 richtig
19
