DEUTSCH
ACHTUNG! Für die korrekte Funktionsweise des Geräts ist es erforderlich, dass die Firmware-Version des
Ipercom-Systems 2.1.0 oder höher vorliegt. Die Aktualisierung der Firmware-Version des Ipercom-Systems
steht auf der Website von Urmet im Bereich Download/Software zur Verfügung (nach Anmeldung).
Die IP-Videosprechanlage BN 1761/31 oder /33 ist ein für das Ipercom-System bestimmtes Gerät.
Für einen einwandfreien Betrieb des Geräts ist eine LAN/POE-Verbindung erforderlich.

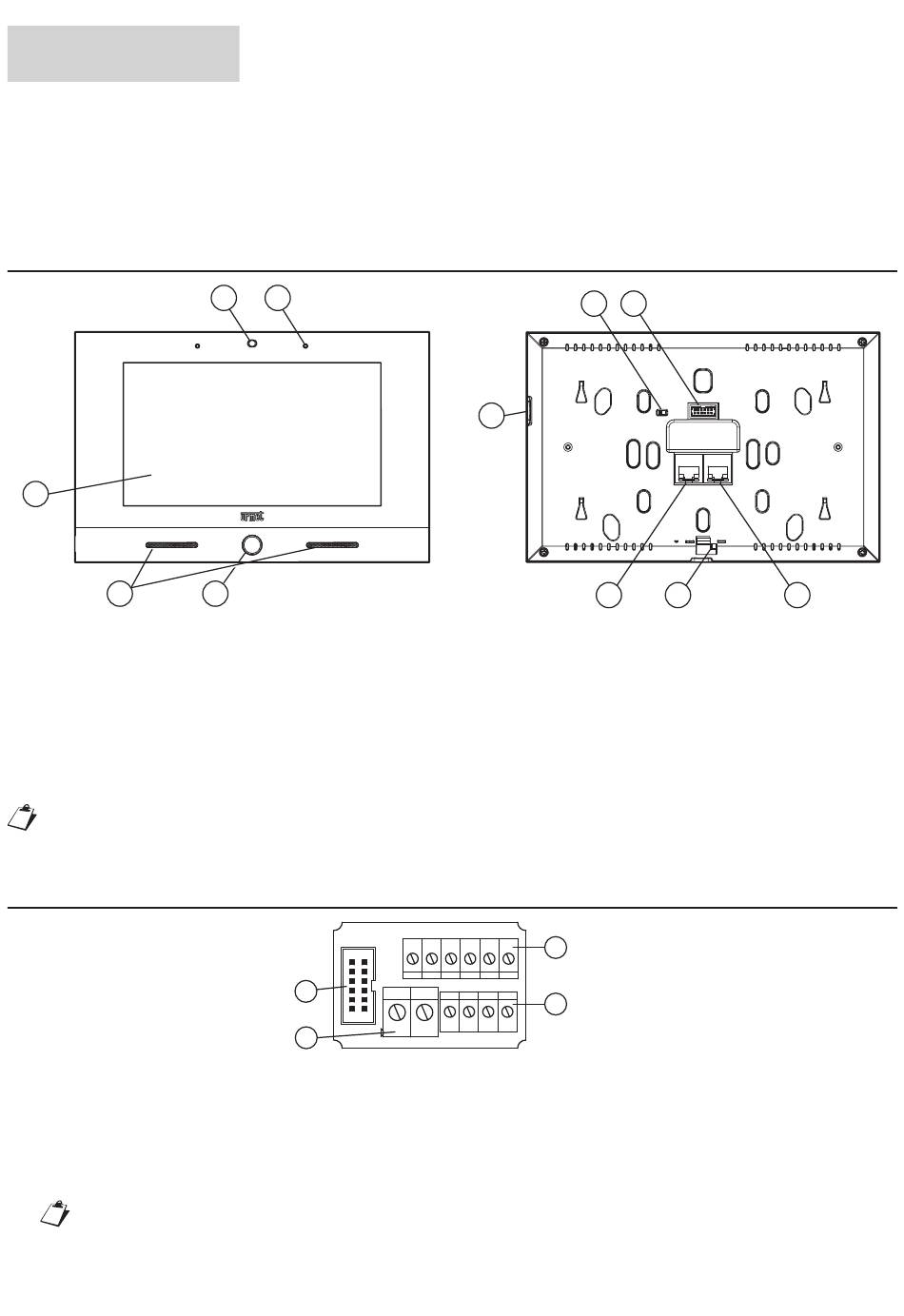

1. BESCHREIBUNG DER KOMPONENTEN UND MERKMALE
3
2
1. Blau hinterleuchtete Home-Taste
2. Lautsprecher
3. 7"-Touchscreen-Display
4. Webcam 2 Mpx
5. Mikrofon
6. Mikro-SD-Karte
7. Schalter für Busabschluss IPerHOME
(IPERHOME TERM)
Die Videosprechanlagen ist mit eingebauten Gerät für hörgeschädigte Leute versorgt.
2. BESCHREIBUNG DER AUF DER PLATINE FÜR DEN
ANSCHLUSS AN DIE ANLAGE VORHANDENEN KLEMMEN
1. 12-Wege-Steckverbinder für den Anschluss des Videosprechanlagen an die Leiterplatte
2. Klemme für den Anschluss von Folgendem:
• Panikalarm (PANIC)
• Etagenruf (FC)
• Rufwiederholung (S+, S-)
3. Klemmen für den Anschluss am IPerHOME-System (-V, +V, -B, +B)
Nicht verwenden: Voreinstellung für zukünftige Implementierungen.
4. Klemmen für externe Versorgung (+, -)
18
4 5
1
1
4
6
8. 12-Wege-Steckverbinder für den Anschluss
der Leiterplatte für externe Anschüsse
9. Sekundärer LAN-Steckverbinder für den Internet-
Anschluss IPerHOME (LOCAL LAN PORT)
10. Sperrklinke der Videosprechanlage
11. LAN-Steckverbinder mit POE-Netzteil
(DOORPHONE POE PORT)
FC
S- S+ PANIC
2
3
-V +V -B +B
+ -
7 8
11 10
9
DS1761-004B
