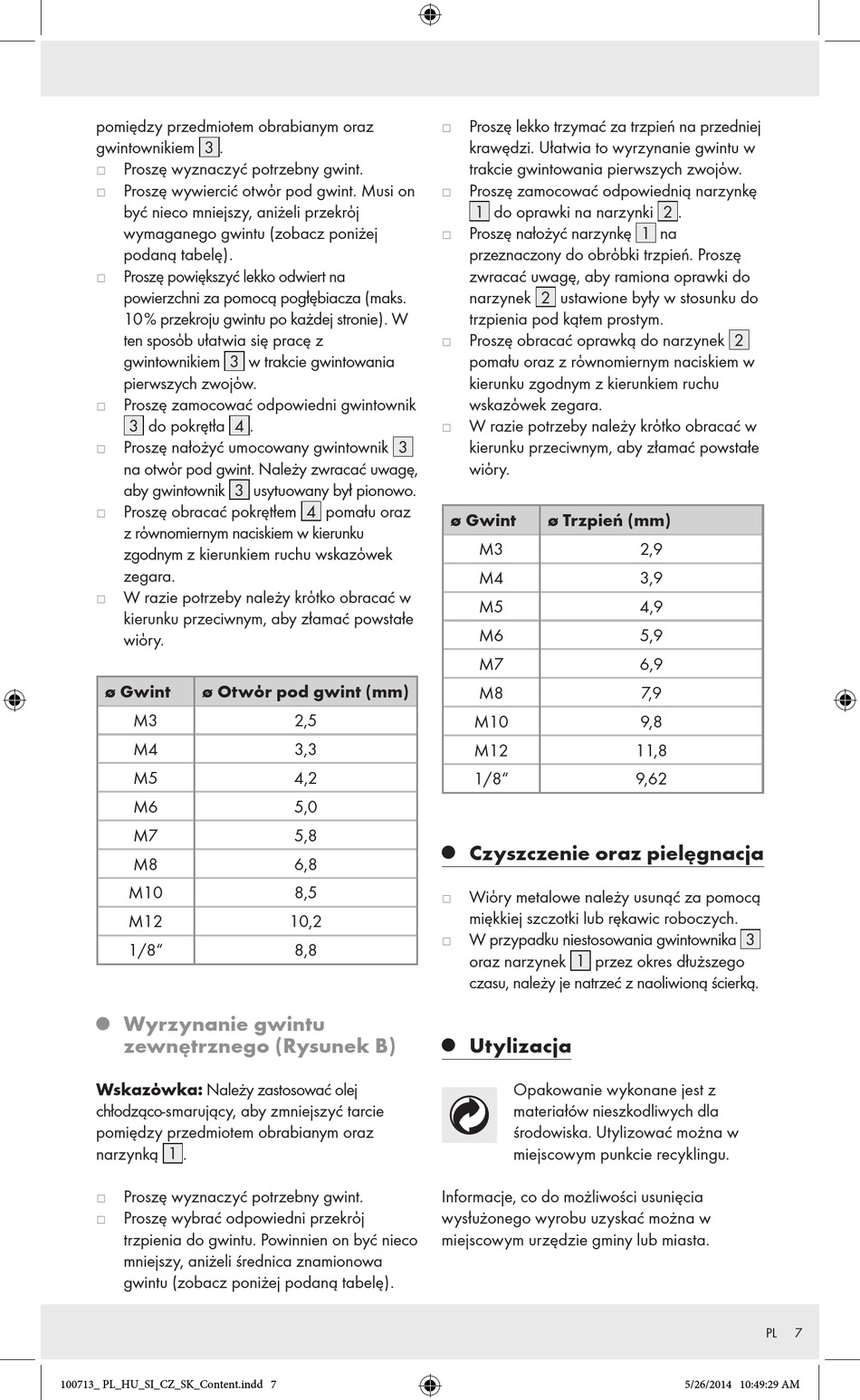

Powerfix Profi Z30003 Operation And Safety Notes page 7

pomiędzy przedmiotem obrabianym oraz
gwintownikiem 3 .
Proszę wyznaczyć potrzebny gwint.
j
j Proszę wywiercić otwόr pod gwint. Musi on
być nieco mniejszy, aniżeli przekrόj
wymaganego gwintu (zobacz poniżej
podaną tabelę).
j Proszę powiększyć lekko odwiert na
powierzchni za pomocą pogłębiacza (maks.
10 % przekroju gwintu po każdej stronie). W
ten sposόb ułatwia się pracę z
gwintownikiem 3 w trakcie gwintowania
pierwszych zwojόw.
j Proszę zamocować odpowiedni gwintownik
3 do pokrętła 4 .
j Proszę nałożyć umocowany gwintownik 3
na otwόr pod gwint. Należy zwracać uwagę,
aby gwintownik 3 usytuowany był pionowo.
j Proszę obracać pokrętłem 4 pomału oraz
z rόwnomiernym naciskiem w kierunku
zgodnym z kierunkiem ruchu wskazόwek
zegara.
W razie potrzeby należy krόtko obracać w
j
kierunku przeciwnym, aby złamać powstałe
wiόry.
ø Gwint ø Otwόr pod gwint (mm)
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Wyrzynanie gwintu
Q
zewnętrznego (Rysunek B)
Wskazόwka: Należy zastosować olej
chłodząco-smarujący, aby zmniejszyć tarcie
pomiędzy przedmiotem obrabianym oraz
narzynką 1 .
j Proszę wyznaczyć potrzebny gwint.
j Proszę wybrać odpowiedni przekrόj
trzpienia do gwintu. Powinnien on być nieco
mniejszy, aniżeli średnica znamionowa
gwintu (zobacz poniżej podaną tabelę).
100713_ PL_HU_SI_CZ_SK_Content.indd 7
j
j
j
j
j
ø Gwint
2,5
3,3
4,2
5,0
5,8
Q
6,8
8,5
j
10,2
j
8,8
Q
Informacje, co do możliwości usunięcia
wysłużonego wyrobu uzyskać można w
miejscowym urzędzie gminy lub miasta.
Proszę lekko trzymać za trzpień na przedniej
krawędzi. Ułatwia to wyrzynanie gwintu w
trakcie gwintowania pierwszych zwojόw.
Proszę zamocować odpowiednią narzynkę
1 do oprawki na narzynki 2 .
Proszę nałożyć narzynkę 1 na
przeznaczony do obrόbki trzpień. Proszę
zwracać uwagę, aby ramiona oprawki do
narzynek 2 ustawione były w stosunku do
trzpienia pod kątem prostym.
Proszę obracać oprawką do narzynek 2
pomału oraz z rόwnomiernym naciskiem w
kierunku zgodnym z kierunkiem ruchu
wskazόwek zegara.
W razie potrzeby należy krόtko obracać w
kierunku przeciwnym, aby złamać powstałe
wiόry.
ø Trzpień (mm)
M3
M4
M5
M6
M7
M8
M10
M12
1/8"
Czyszczenie oraz pielęgnacja
Wiόry metalowe należy usunąć za pomocą
miękkiej szczotki lub rękawic roboczych.
W przypadku niestosowania gwintownika 3
oraz narzynek 1 przez okres dłuższego
czasu, należy je natrzeć z naoliwioną ścierką.
Utylizacja
Opakowanie wykonane jest z
materiałów nieszkodliwych dla
środowiska. Utylizować można w
miejscowym punkcie recyklingu.
2,9
3,9
4,9
5,9
6,9
7,9
9,8
11,8
9,62
