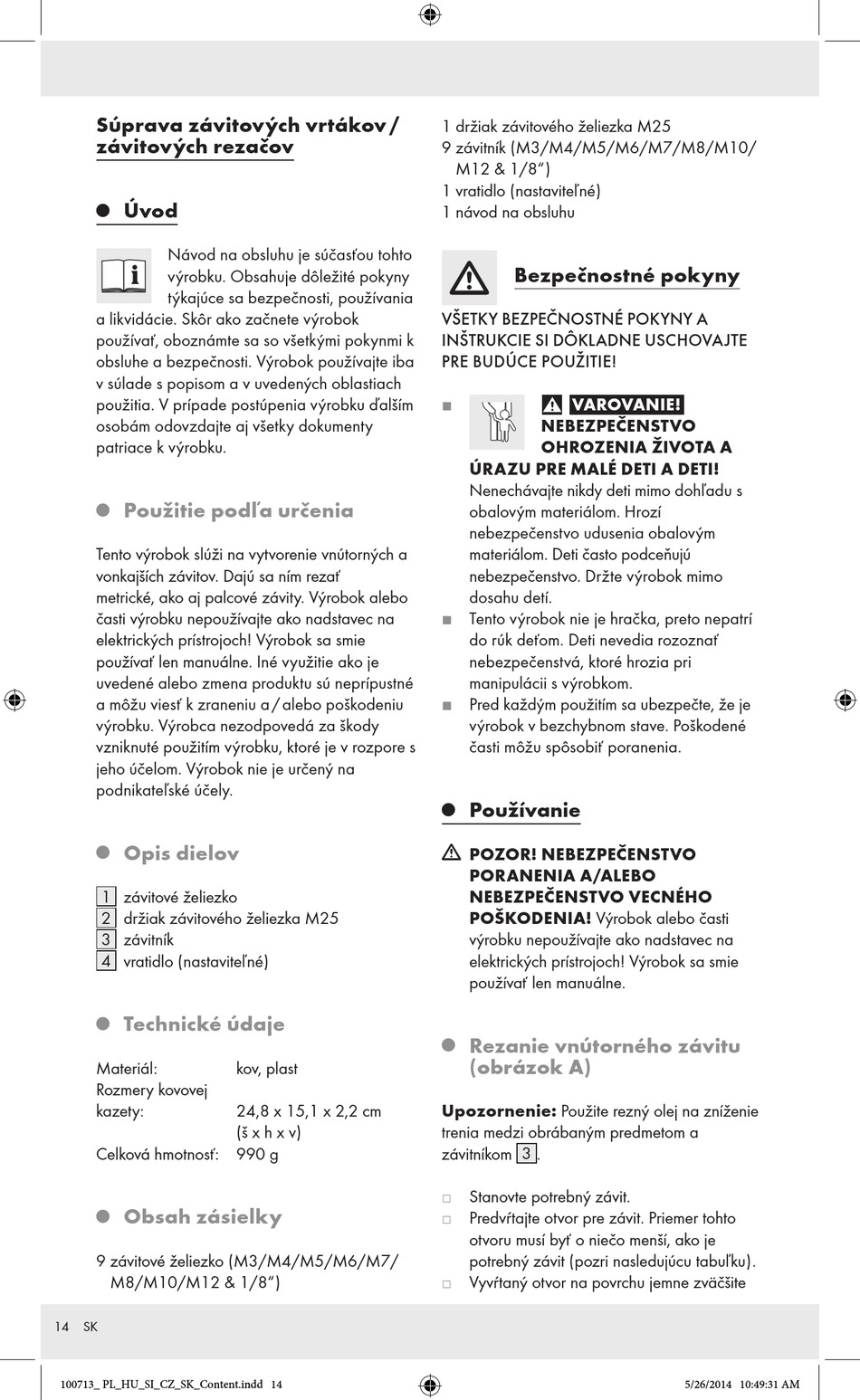

Powerfix Profi Z30003 Operation And Safety Notes page 14

Súprava závitových vrtákov /
závitových rezačov
Úvod
Q
Návod na obsluhu je súčasťou tohto
výrobku. Obsahuje dôležité pokyny
týkajúce sa bezpečnosti, používania
a likvidácie. Skôr ako začnete výrobok
používať, oboznámte sa so všetkými pokynmi k
obsluhe a bezpečnosti. Výrobok používajte iba
v súlade s popisom a v uvedených oblastiach
použitia. V prípade postúpenia výrobku ďalším
osobám odovzdajte aj všetky dokumenty
patriace k výrobku.
Použitie podľa určenia
Q
Tento výrobok slúži na vytvorenie vnútorných a
vonkajších závitov. Dajú sa ním rezať
metrické, ako aj palcové závity. Výrobok alebo
časti výrobku nepoužívajte ako nadstavec na
elektrických prístrojoch! Výrobok sa smie
používať len manuálne. Iné využitie ako je
uvedené alebo zmena produktu sú neprípustné
a môžu viesť k zraneniu a / alebo poškodeniu
výrobku. Výrobca nezodpovedá za škody
vzniknuté použitím výrobku, ktoré je v rozpore s
jeho účelom. Výrobok nie je určený na
podnikateľské účely.
Opis dielov
Q
1 závitové želiezko
2 držiak závitového želiezka M25
3 závitník
4 vratidlo (nastaviteľné)
Technické údaje
Q
Materiál:
Rozmery kovovej
kazety:
Celková hmotnosť: 990 g
Obsah zásielky
Q
9 závitové želiezko (M3/M4/M5/M6/M7/
M8/M10/M12 & 1/8")
14 SK
100713_ PL_HU_SI_CZ_SK_Content.indd 14
kov, plast
24,8 x 15,1 x 2,2 cm
(š x h x v)
1 držiak závitového želiezka M25
9 závitník (M3/M4/M5/M6/M7/M8/M10/
M12 & 1/8")
1 vratidlo (nastaviteľné)
1 návod na obsluhu
Bezpečnostné pokyny
VŠETKY BEZPEČNOSTNÉ POKYNY A
INŠTRUKCIE SI DÔKLADNE USCHOVAJTE
PRE BUDÚCE POUŽITIE!
J
VAROVANIE!
NEBEZPEČENSTVO
OHROZENIA ŽIVOTA A
ÚRAZU PRE MALÉ DETI A DETI!
Nenechávajte nikdy deti mimo dohľadu s
obalovým materiálom. Hrozí
nebezpečenstvo udusenia obalovým
materiálom. Deti často podceňujú
nebezpečenstvo. Držte výrobok mimo
dosahu detí.
J
Tento výrobok nie je hračka, preto nepatrí
do rúk deťom. Deti nevedia rozoznať
nebezpečenstvá, ktoré hrozia pri
manipulácii s výrobkom.
J
Pred každým použitím sa ubezpečte, že je
výrobok v bezchybnom stave. Poškodené
časti môžu spôsobiť poranenia.
Používanie
Q
POZOR! NEBEZPEČENSTVO
PORANENIA A/ALEBO
NEBEZPEČENSTVO VECNÉHO
POŠKODENIA! Výrobok alebo časti
výrobku nepoužívajte ako nadstavec na
elektrických prístrojoch! Výrobok sa smie
používať len manuálne.
Rezanie vnútorného závitu
Q
(obrázok A)
Upozornenie: Použite rezný olej na zníženie
trenia medzi obrábaným predmetom a
závitníkom 3 .
j Stanovte potrebný závit.
j Predvŕtajte otvor pre závit. Priemer tohto
otvoru musí byť o niečo menší, ako je
potrebný závit (pozri nasledujúcu tabuľku).
j Vyvŕtaný otvor na povrchu jemne zväčšite
