Estación de distribución Pro

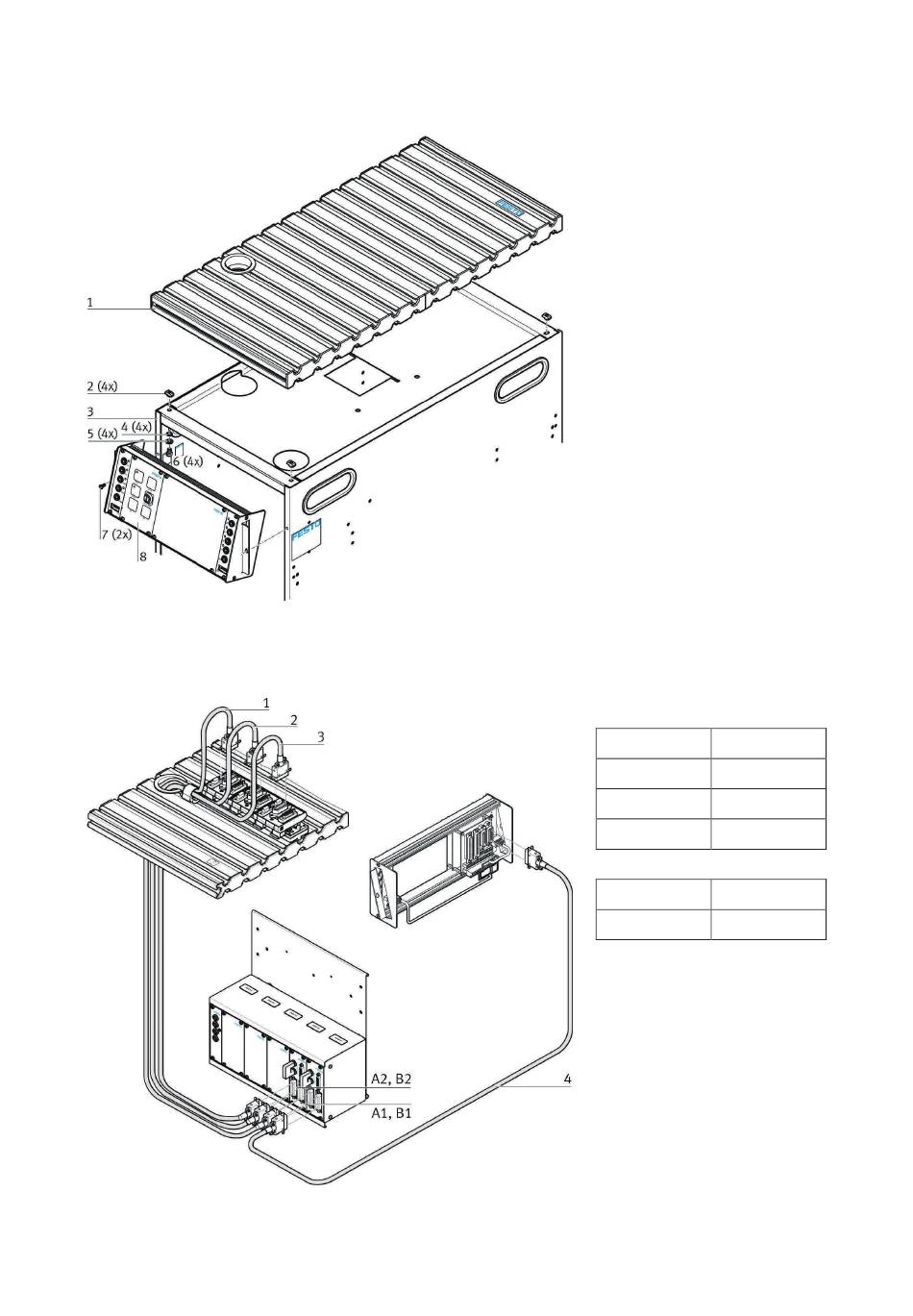

12.3 Montaje de la placa perfilada y del panel de mando

12.4 Conexiones de cable

90
1 Placa perfilada
2 Tuerca con cabeza de martillo M6-32 (4
unidades)
3 Carro
4 Arandela dentada J6.4 (4 unidades)
5 Arandela B-6.4 (4 unidades)
6 Tornillo cilíndrico M6x 10 (4 unidades)
7 Tornillo para chapa 3,5 x9 (2 unidades)
8 Panel de mando
1 Placa PLC – Estación
Cable SysLink Placa PLC
1 A1
2 A2
3 B2
2 Placa PLC – Panel de mando
Cable SysLink Placa PLC
4 B1
Placa PLC – Fuente de alimentación
Conecte las clavijas de seguridad de
4 mm en los conectores de la fuente de
alimentación.
PC – PLC
Conecte el PC al PLC con un cable de
programación.
