Estación de distribución Pro

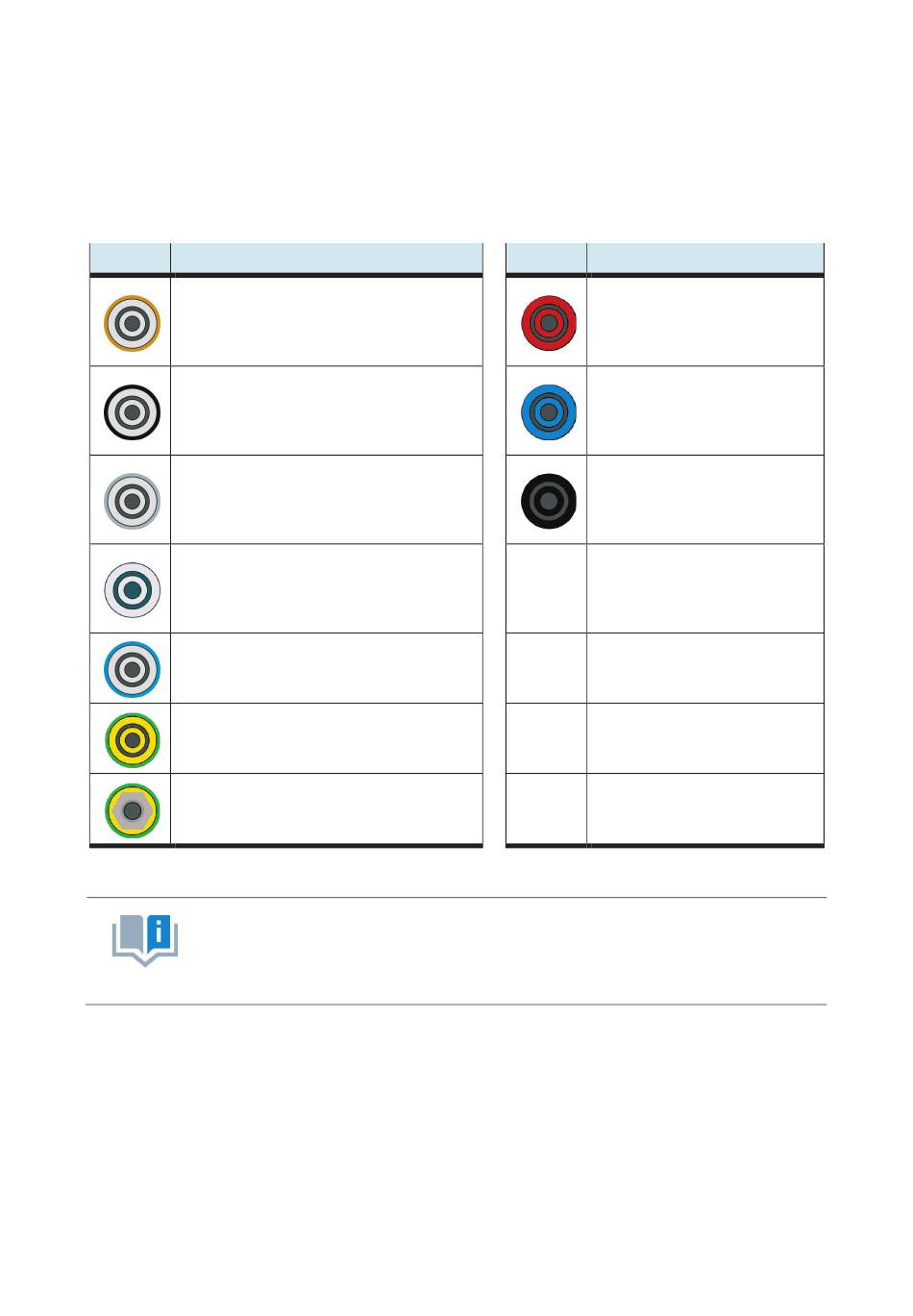

6 Conectores de seguridad

A menos que se indique lo contrario en las especificaciones técnicas, en los componentes del sistema de
aprendizaje de automatización de Festo Didactic son válidos los siguientes códigos de colores para las
conexiones de alimentación y de transmisión de señales.
Color Significado
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA, Conductor exterior L1
(gris/marrón)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA, Conductor exterior L2
(gris/negro)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA, Conductor exterior L3
(gris/gris oscuro)
Tensión superior a PELV
por ejemplo, conductor para tensión de alimentación
desde 90 hasta 400 V CA, Conductor exterior
(gris)
Conductor neutro
(gris/azul)
Conductor de protección, versión como enchufe de
seguridad de 4 mm
(verde/amarillo)
Conexión a conductor protector como contacto PE+
(verde/amarillo)
Las clases de protección y la seguridad indicadas únicamente pueden garantizarse si se utilizan los cables
de seguridad de 4 mm para laboratorios de Festo Didactic.
78
Dependiendo del tipo de equipo, no están disponibles todas las boquillas de enchufe
de seguridad enumeradas. El diseño del circuito puede contener boquillas de enchufe
de seguridad adicionales debido al uso de diferentes componentes.
Color Significado
24 V CC
(rojo)
0 V CC
(azul)
Baja tensión de protección
entrada/salida de señales
(negro)
