Estación de distribución Pro
9.2 El módulo cargador vertical
La velocidad de extensión y retracción del cilindro de empuje puede ajustarse de forma gradual con válvulas
de estrangulación de retención.
Un cilindro de doble efecto empuja la pieza inferior que se encuentra en el cargador por gravedad hasta la
posición final delantera y la posiciona en un alojamiento de piezas o en la cinta transportadora.
En el alojamiento de piezas puede montarse un sensor óptico que pueda utilizarse para la detección de las
tapas o piezas. El alojamiento de piezas sirve de punto de entrega al siguiente módulo.
Es posible ajustar la altura del cargador vertical mediante el montaje de una pieza inferior y expulsar así
directamente la pieza del módulo transportador como en esta estación MPS.
En total la estación cuenta con tres de estos módulos. Mediante el accionamiento del pulsador montado en
el módulo es posible activar o desactivar cada módulo. El estado activo se señaliza mediante la iluminación
del pulsador.
86

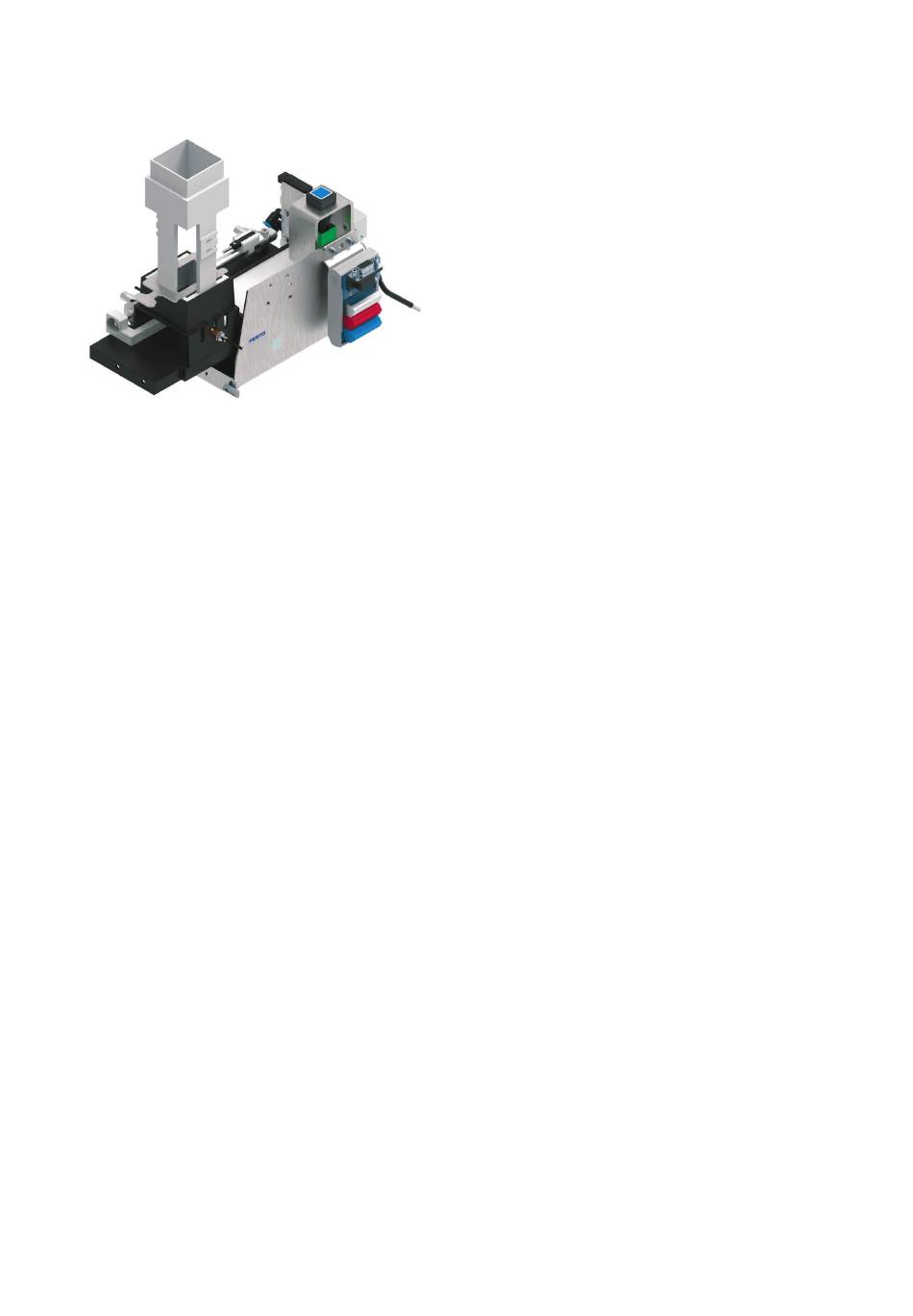

El módulo cargador vertical separa las piezas
procedentes de un cargador. Pueden apilarse en
cualquier orden hasta un máximo de 7 piezas en el
tubo del cargador. Girando el tubo del cargador, es
posible separar hasta 17 tapas de piezas.
Una barrera de luz que se encuentra debajo del tubo
del cargador controla si el cargador está vacío. Como
alternativa puede atornillarse un sensor óptico en el
fondo para detectar las tapas y piezas.
Las posiciones finales del cilindro de empuje se
consultan mediante sensores de proximidad.
