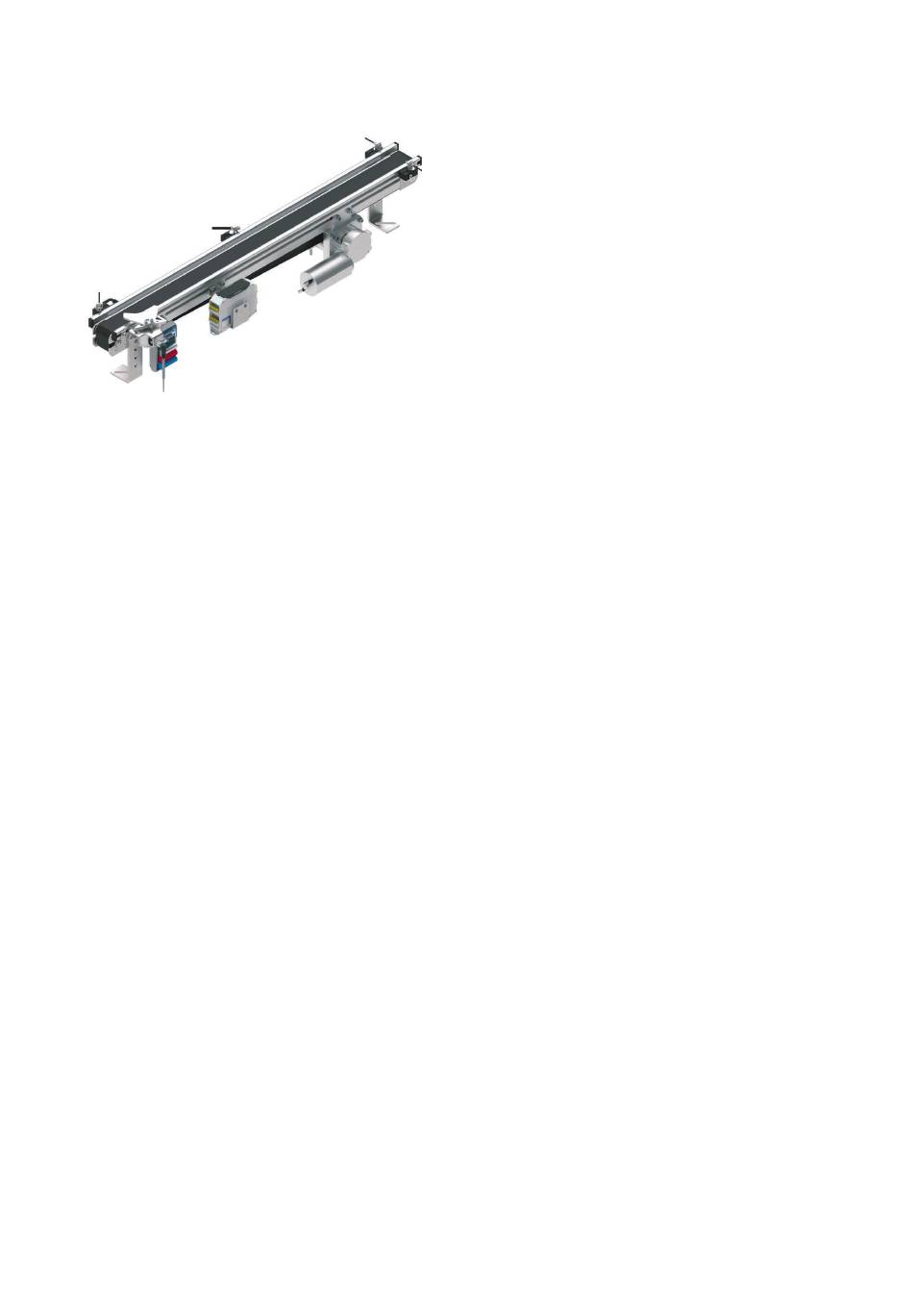

9.3 Le module convoyeur

Le module est entièrement assemblé. Le contrôleur de moteur intégré permet le transport vers la gauche ou
la droite.
Le module Convoyeur permet le transport et le stockage temporaire des pièces à usiner. La reconnaissance
des pièces en début de convoyeur et en fin de convoyeur est assurée par des détecteurs de proximité
optiques à fibres optiques.
Un motoréducteur à courant continu assure l'entraînement du convoyeur.

10 Fonctionnement

La station de distribution Pro prélève une à une des pièces à usiner qui se trouvent dans des tubes du
chargeur-empileur. Un vérin à double effet éjecte les pièces à usiner une à une. Le module Convoyeur
transporte la pièce à usiner vers la droite ou la gauche jusqu'à la fin de la bande. Chaque module chargeur-
empileur peut être approvisionné avec différentes pièces à usiner. Les magasins peuvent être activés et
désactivés pendant le fonctionnement. Si plusieurs magasins sont actifs en même temps, une pièce à usiner
est éjectée tour à tour de chaque magasin, de la gauche vers la droite.
8117962
© Festo Didactic
Le module Convoyeur se monte sur une plaque
profilée, sur un pied profilé ou une plaque de
montage à fentes. Le moteur à courant continu peut
être librement positionné. Le module Convoyeur est
conçu pour le transport de pièces à usiner de 40 mm
de diamètre (p. ex. jeu de pièces à usiner « Corps » ou
« Vérin à assembler »).
