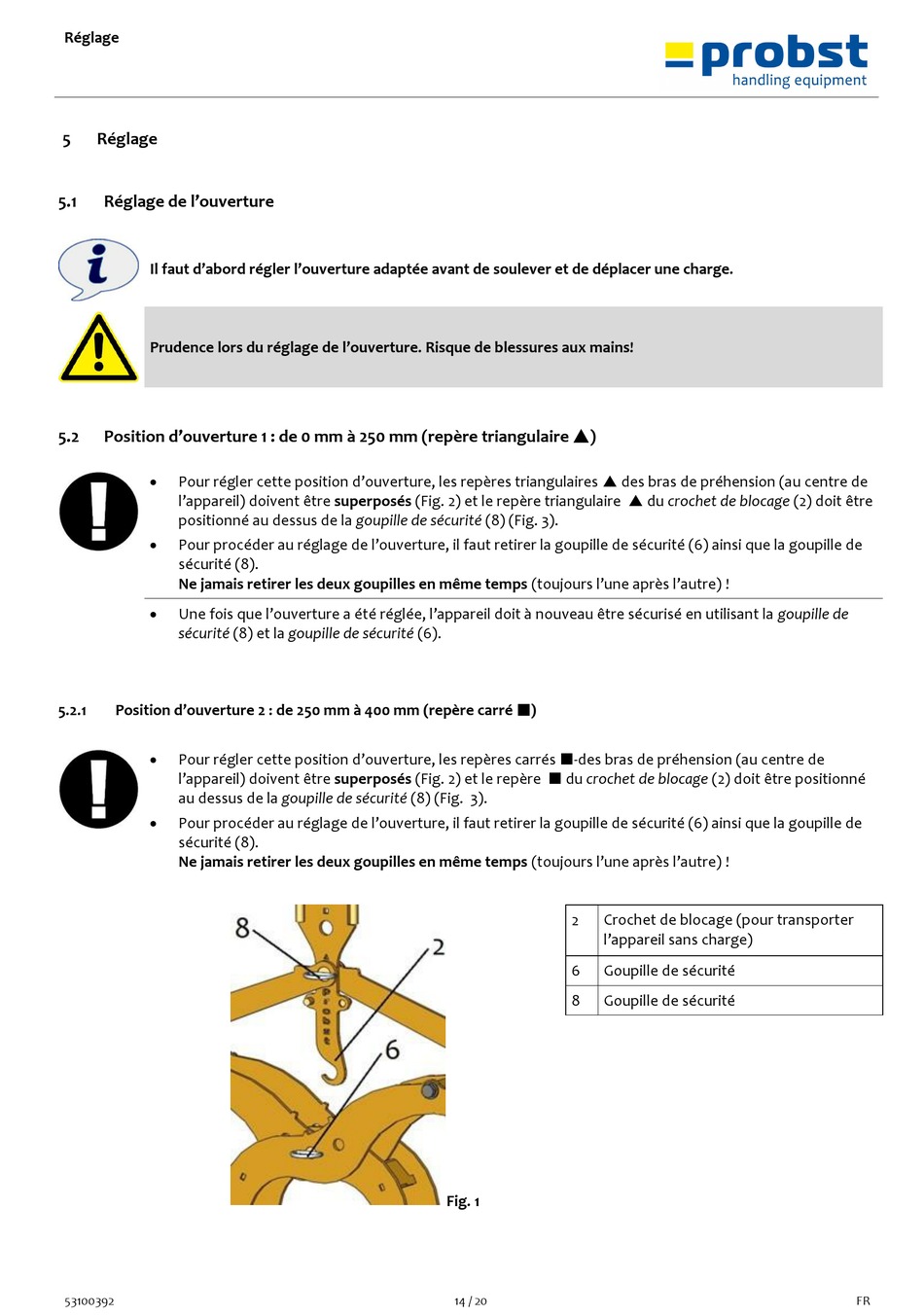

Réglage
5 Réglage
5.1 Réglage de l'ouverture
Il faut d'abord régler l'ouverture adaptée avant de soulever et de déplacer une charge.
Prudence lors du réglage de l'ouverture. Risque de blessures aux mains!
Position d'ouverture 1 : de 0 mm à 250 mm (repère triangulaire )
5.2
•
Pour régler cette position d'ouverture, les repères triangulaires  des bras de préhension (au centre de
l'appareil) doivent être superposés (Fig. 2) et le repère triangulaire  du crochet de blocage (2) doit être
positionné au dessus de la goupille de sécurité (8) (Fig. 3).
•
Pour procéder au réglage de l'ouverture, il faut retirer la goupille de sécurité (6) ainsi que la goupille de
sécurité (8).
Ne jamais retirer les deux goupilles en même temps (toujours l'une après l'autre) !
•
Une fois que l'ouverture a été réglée, l'appareil doit à nouveau être sécurisé en utilisant la goupille de
sécurité (8) et la goupille de sécurité (6).
Position d'ouverture 2 : de 250 mm à 400 mm (repère carré )
5.2.1
•
Pour régler cette position d'ouverture, les repères carrés -des bras de préhension (au centre de
l'appareil) doivent être superposés (Fig. 2) et le repère  du crochet de blocage (2) doit être positionné
au dessus de la goupille de sécurité (8) (Fig. 3).
•
Pour procéder au réglage de l'ouverture, il faut retirer la goupille de sécurité (6) ainsi que la goupille de
sécurité (8).
Ne jamais retirer les deux goupilles en même temps (toujours l'une après l'autre) !
53100392
2 Crochet de blocage (pour transporter
l'appareil sans charge)
6 Goupille de sécurité
8 Goupille de sécurité
Fig. 1
14 / 20 FR
