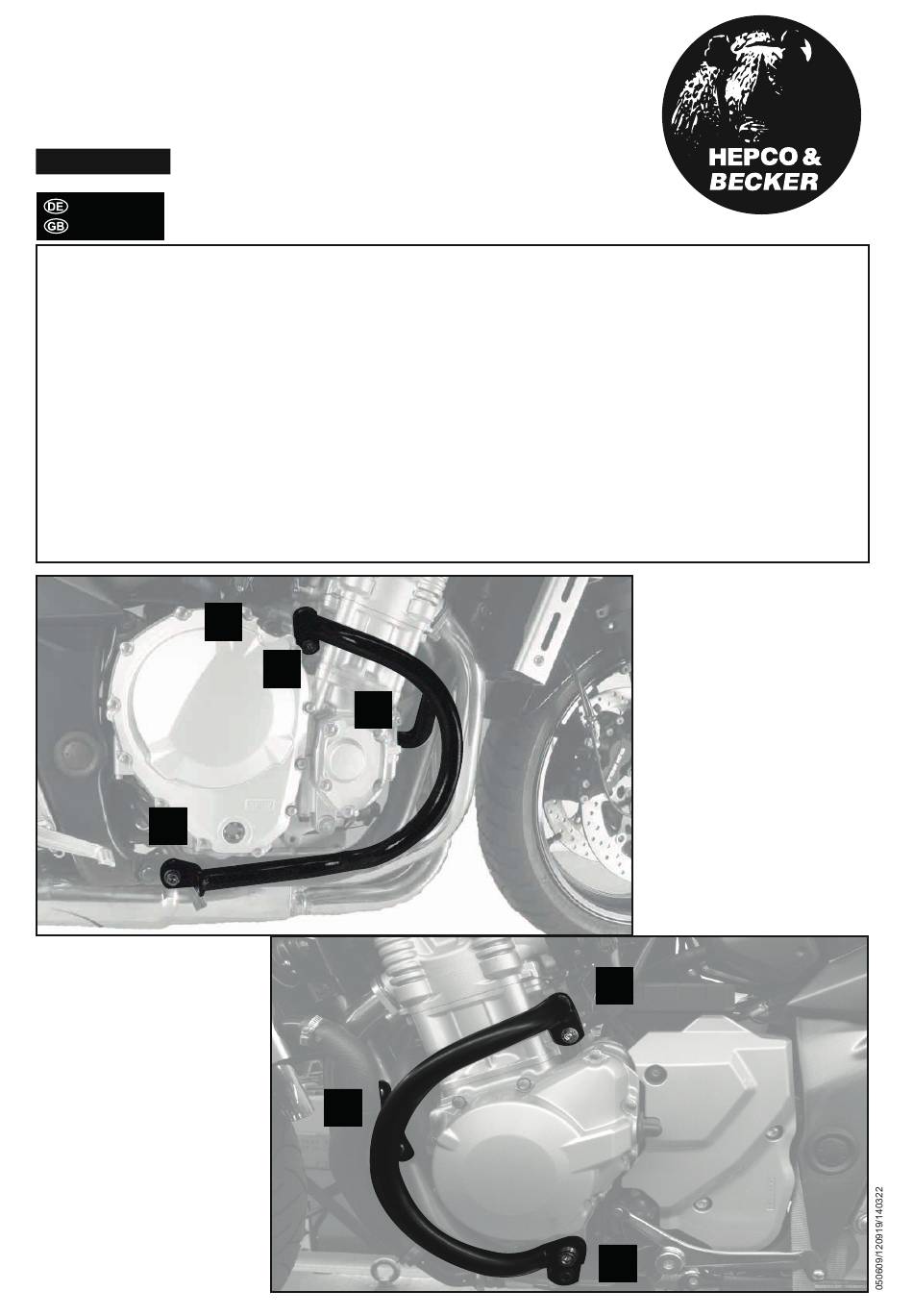

Motorschutzbügel/ Engine guard
SUZUKI GSF 650 Bandit
(2007-)
Artikel Nr.: / Item-no.:
325
501
00 01
schwarz/black
INHALT
CONTENTS
1
700000457
Motorschutzbügel links
1
700000453
Motorschutzbügel rechts
1
700000460
Versteifungsstrebe
(M8 Innengewinde)
1
700000455
Adapter, klein (links)
1
Schraubensatz:
1
Zylinderschraube M10 x 30
1
Zylinderschraube M10 x 55 x 1,25
Festigkeit 10,9
1
Zylinderschraube M10 x 1,25 x 220
2
Zylinderschrauben M8 x 16
5
U-Scheiben ø10,5
2
U-Scheibe ø8,4
2
Sprengring ø8,4
1
Distanz ø25 x ø11 x 7
1
selbstsichernde Mutter M10
1
selbstsichernde Mutter M10 x 1,25
2
5
1
1
1
1
1
3
4
8
700000457
engine guard left
700000453
engine guard right
700000460
bracing bow
700000455
adapter, small (left)
Screw set:
1
allen screw M10 x 30
1
allen screw M10 x 55 x 1,25
1
allen screw M10 x 1,25 x 220
2
allen screw M8 x 16
5
washer ø10,5
2
washer ø8,4
2
lock ring ø8,4
1
spacer ø25 x ø11 x 7
1
self-lock nut M 10
1
self-lock nut M 10 x 1,25
9
7
1
Advertisement
Related Manuals for hepco & becker 501325 00 01
Summary of Contents for hepco & becker 501325 00 01
- Page 1 Motorschutzbügel/ Engine guard SUZUKI GSF 650 Bandit (2007-) Artikel Nr.: / Item-no.: 00 01 schwarz/black INHALT CONTENTS 700000457 Motorschutzbügel links 700000453 Motorschutzbügel rechts 700000457 engine guard left 700000460 Versteifungsstrebe 700000453 engine guard right (M8 Innengewinde) 700000460 bracing bow 700000455 Adapter, klein (links) 700000455 adapter, small (left) Schraubensatz:...
- Page 2 Motorschutzbügel/ Engine guard SUZUKI GSF 650 Bandit (2007-) Artikel Nr.: / Item-no.: 00 01 schwarz/black WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Motorschutzbügel/ Engine guard SUZUKI GSF 650 Bandit (2007-) Artikel Nr.: / Item-no.: 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montieren der Versteifungstrebe: Montieren sie am Motorschutzbügel rechts die Versteifungstrebe mit der Zylinderschraube M8 x 16, der U-Scheibe ø8,4 und dem Sprengring ø8,4. Fastening of the bracing bow: Mount the bracing bow at the crash bar right with allen screw M8 x 16, washer ø8,4 and the lock ring ø8,4.
- Page 4 Motorschutzbügel/ Engine guard SUZUKI GSF 650 Bandit (2007-) Artikel Nr.: / Item-no.: 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des rechten Motorschutzbügels: Montieren sie den langen Adapter mit der Zylinderschraube M10 x 55 x 1,25, U-Scheiben ø10,5 und selbstsichernder Mutter M10 x 1,25 an der vorderen Schraube der Rahmenverschraubung.
- Page 5 Motorschutzbügel/ Engine guard SUZUKI GSF 650 Bandit (2007-) Artikel Nr.: / Item-no.: 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des linken Motorschutzbügels: Montieren sie den Motorschutzbügel links am Rahmenunterzug vor dem Motor mit den beiden Originalschrauben (SW 12). Fastening of the crash bar left front: Fix the crash bar left in the free threaded holes with the original screws.
