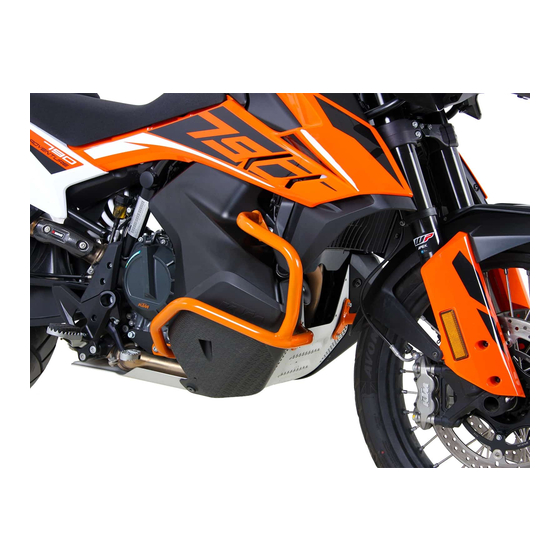

Motorschutzbügel/ Engine guard
KTM 790 Adventure / R
(2019-)
Artikel Nr.: / Item-no.:
7581
501
00 01
schwarz/black
7581
501
00 06
orange
KTM 890 Adventure / R / Rally
(2021-)
Artikel Nr.: / Item-no.:
7617
501
00 01
7617
501
00 06
HUSQVARNA Norden 901
(2022-)
Artikel Nr.: / Item-no.:
7634
501
00 01
7634
501
00 08
INHALT
CONTENT
1x 700010419 Motorschutzbügel links Edelstahl
1x 700010420 Motorschutzbügel rechts Edelstahl
ODER
1x 700010421 Motorschutzbügel links schwarz
1x 700010422 Motorschutzbügel rechts schwarz
ODER
1x 700010423 Motorschutzbügel links orange
1x 700010424 Motorschutzbügel rechts orange
ODER
1x 700011832 Motorschutzbügel links gelb
1x 700011833 Motorschutzbügel rechts gelb
1x 700010425 Adapter links schwarz
1x 700010426 Adapter rechts schwarz
1x 700010427 Schraubensatz:
1x Zylinderschraube ISK M8x50
1x Zylinderschraube ISK M8x90
1x Zylinderschraube ISK M8x70
2x Zylinderschraube ISK M8x40
1x Zylinderschraube ISK M8x35
4x Zylinderschraube ISK M8x20
4x Zylinderschraube ISK M6x25
4x Aludistanz Ø18xØ7x5
2x Aludistanz Ø16xØ9x31
1x Aludistanz Ø30xØ9x36
1x Aludistanz Ø30xØ9x16
2x Aludistanz Ø15xØ9x20
1x Aludistanz Ø15xØ9x10
1x Aludistanz Ø15xØ9x25
4x Karosseriescheibe Ø6,4xØ18
8x U-Scheibe Ø8,4
2x Karosseriescheibe Ø8,4xØ23
501
edelstahl/stainless steel
501
schwarz/black
edelstahl/stainless steel
orange
501
schwarz/black
edelstahl/stainless steel
gelb/yellow
7581
00 22
7617
00 22
7634
00 22
1x 700010419 Engine guard left stainless steel
1x 700010420 Engine guard right stainless steel
OR
1x 700010421 Engine guard left black
1x 700010422 Engine guard right black
OR
1x 700010423 Engine guard left orange
1x 700010424 Engine guard right orange
OR
1x 700011832 Engine guard left yellow
1x 700011833 Engine guard right yellow
1x 700010425 Adapter left black
1x 700010426 Adapter right black
1x 700010427 Screw kit:
1x Allen screw M8x50
1x Allen screw M8x90
1x Allen screw M8x70
2x Allen screw M8x40
1x Allen screw M8x35
4x Allen screw M8x20
4x Allen screw M6x25
4x Alu spacer Ø18xØ7x5
2x Alu spacer Ø16xØ9x31
1x Alu spacer Ø30xØ9x36
1x Alu spacer Ø30xØ9x16
2x Alu spacer Ø15xØ9x20
1x Alu spacer Ø15xØ9x10
1x Alu spacer Ø15xØ9x25
4x Body washer Ø6,4xØ18
8x Washer Ø8,4
2x Body washer Ø8,4xØ23
1
Advertisement
Related Manuals for hepco & becker 5017581 00 01
Summary of Contents for hepco & becker 5017581 00 01
- Page 1 Motorschutzbügel/ Engine guard KTM 790 Adventure / R (2019-) Artikel Nr.: / Item-no.: 7581 7581 00 22 00 01 schwarz/black 7581 00 06 edelstahl/stainless steel orange KTM 890 Adventure / R / Rally (2021-) Artikel Nr.: / Item-no.: 7617 7617 00 22 00 01 schwarz/black...
- Page 2 BENÖTIGTE WERKZEUGE TOOLS REQUIRED WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 VORBEREITUNG PREPARING Vor Beginn der jeweiligen Seite müssen die beiden Schrauben unterhalb des Kühlers (Abb.2) sowie die Schraube inkl. Hülse der Rahmenbefestigung (Abb.3) hinter dem Kühler entfernt werden, alle Schrauben und Hülsen entfallen. Die seitliche Verkleidung entfernen, hierfür die 3 Schrauben entfernen (Abb.2). Auf der rechten Seite die vordere Schraube im Motorblock entfernen (Abb.1).
- Page 4 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Motorschutzbügel rechts oben: Fahrtrichtung/driving direction Die Montage erfolgt mit der Zylinderschraube M8x70 sowie Karosseriescheibe Ø8,4xØ23. Vorab die Aludistanz Ø16xØ9x31 in die Gummihülse drücken. Zwischen Lasche und Gummihülse die Aludistanz Ø30xØ9x16 fügen. Fastening of the engine guard right top: With allen screw M8x70 and body washer Ø8,4xØ23.
- Page 5 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Adapters links: Vorderer Verschraubungspunkt: Die Montage erfolgt am freien Gewinde am Motorblock mit der Zylinderschraube M8x40 sowie U-Scheibe Ø8,4. Zwischen Adapter und Motor die Aludistanz Ø15xØ9x20 fügen. Hinterer Verschraubungspunkt: Die Montage erfolgt am freien Gewinde am Motorblock mit der Zylinderschraube M8x35 sowie U-Scheibe Ø8,4.
- Page 6 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage Motorschutzbügel links vorne: Die Montage erfolgt an den nun freien Gewinden mit den Zylinderschrauben M6x25 sowie Karosseriescheiben Ø6,4xØ18. Zwischen Lasche und Gewinde die Aludistanzen Ø18xØ7x5 fügen. Fastening of the engine guard left front: On the free threads with the allen screws M6x25 and body washers Ø6,4xØ18.
