hepco & becker 5013530 00 01 Manual

Motorschutzbügel/ Engine guard
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
6
Artikel Nr.: / Item-no.:
3530
501 00 01
schwarz/black
INHALT
CONTENTS
1 700008492
1 700008493
1 700008494
1 Schraubensatz
1 151.452 Inbusschraube M12x350mm
1 150.906 Inbusschraube M10x1,25x75mm
1 151.042 Inbusschraube M10x1,25x90mm
2 151.121 Rundgummifeder M8 - 5218027
2 151.010 U-Scheiben ø12,4
2 150.956 U-Scheiben ø10,5
4 150.995 U-Scheiben ø8,4
1 151.033 selbstsichernde Mutter M12
4 150.800 selbstsichernde Mutter M8
4 270.104 Kunststoffkappen M8
1 151.453 Stahldistanz ø22 x ø14 x 25 mm
1 151.454 Stahldistanz ø22 x ø14 x 22 mm
1 151.455 Stahldistanz ø22 x ø14 x 20 mm
1 151.456 Stahldistanz ø22 x ø14 x 10 mm
WICHTIG
IMPORTANT
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Zur Montage ist eine zweite Person hilfreich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
To mount this guard, a second person is helpful.
Motorschutzbügel links
Motorschutzbügel rechts
Verbindungsbügel
1 700008492
1 700008493
1 700008494
1 screw kit
1 151.452 allen screw M12x350mm
1 150.906 allen screw M10x1,25x75mm
1 151.042 allen screw M10x1,25x90mm
2 151.121 silent rubber M8 - 5218027
2 151.010 washer ø12,4
2 150.956 washer ø10,5
4 150.995 washer ø8,4
1 151.033 self lock nut M12
4 150.800 self lock nut M8
4 270.104 plastic cap M8
1 151.453 steel spacer ø22 x ø14 x 25 mm
1 151.454 steel spacer ø22 x ø14 x 22 mm
1 151.455 steel spacer ø22 x ø14 x 20 mm
1 151.456 steel spacer ø22 x ø14 x 10 mm

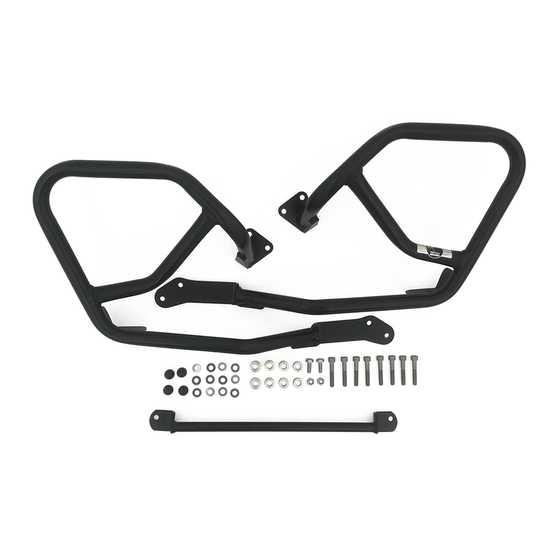

engine guard left
engine guard right
bracing bow
