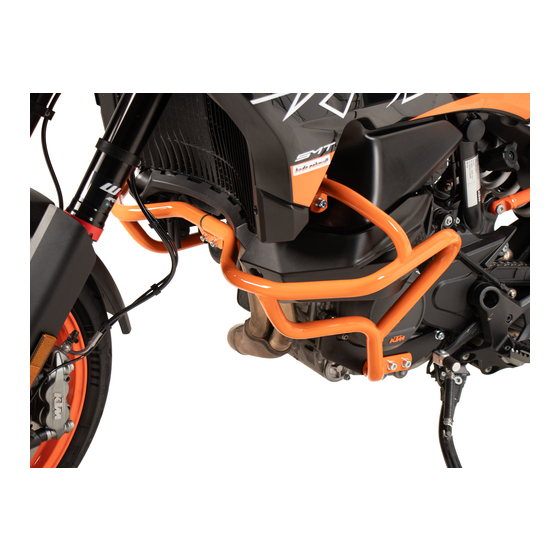

MOTORSCHUTZBÜGEL/ ENGINE GUARD
KTM 890 SMT
(2023-)
Art.Nr./Item-no.:
5017655 00 01
schwarz/black
5017655 00 06
orange
Inhalt
1x 700013587 Motorschutzbügel links schwarz
1x 700013588 Motorschutzbügel rechts schwarz
ODER
1x 700013589 Motorschutzbügel links orange
1x 700013590 Motorschutzbügel rechts orange
1x 700010425 Adapter links schwarz
1x 700010426 Adapter rechts schwarz
1x 700013591 Schraubensatz:
1
Zylinderschraube M8x90
1
Zylinderschraube M8x70
1
Zylinderschraube M8x50
2
Zylinderschraube M8x40
1
Zylinderschraube M8x35
4
Zylinderschraube M8x20
2
Sechskantschraube M6x16
2
Aludistanz Ø16xØ9x31
1
Aludistanz Ø30xØ9x36
1
Aludistanz Ø30xØ9x16
2
Aludistanz Ø15xØ9x20
1
Aludistanz Ø15xØ9x10
1
Aludistanz Ø15xØ9x27
10
U- Scheibe Ø8,4
4
U- Scheibe Ø6,4
2
Selbstsichernde Mutter M6
1
Verbindungsstück Ø25

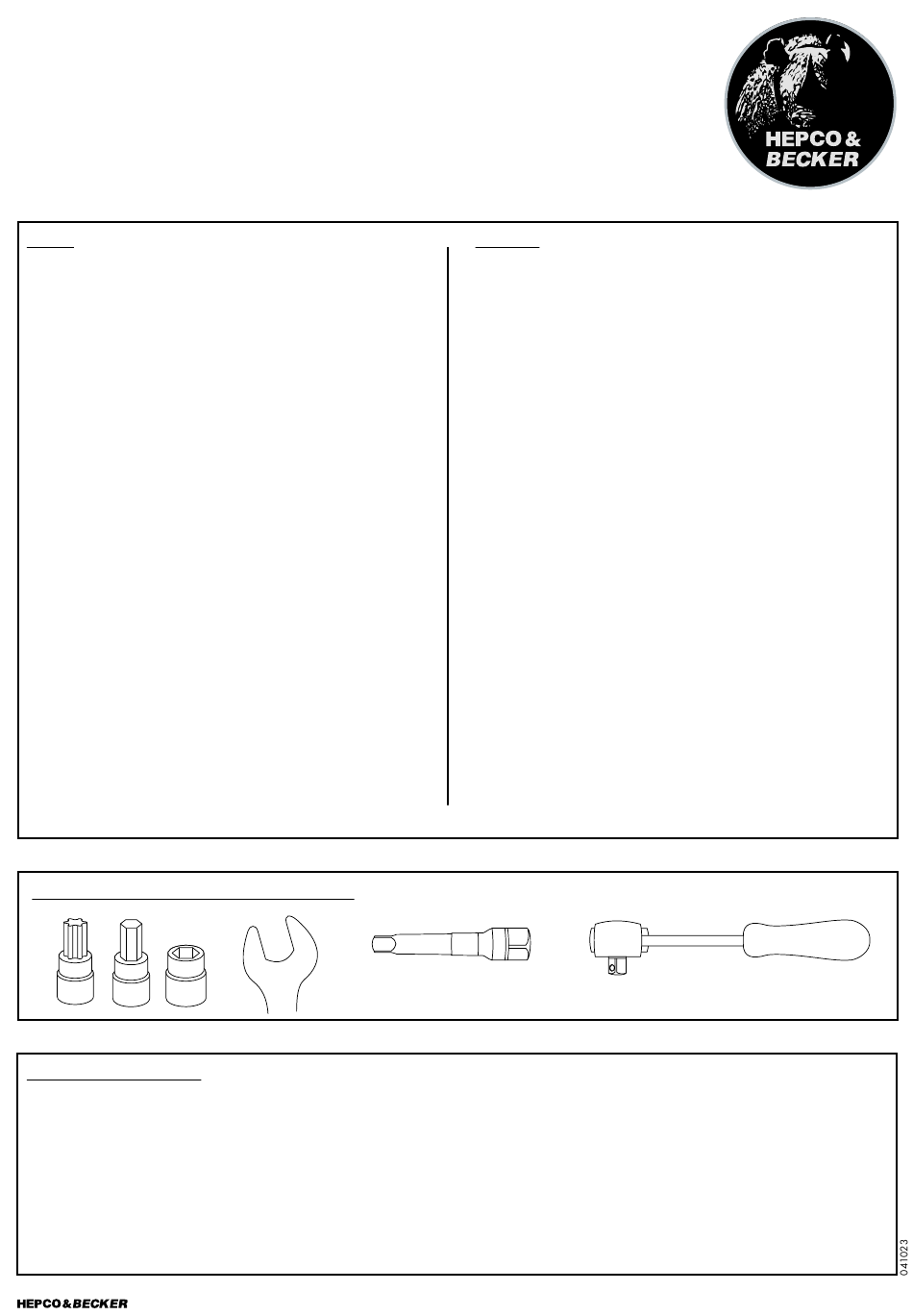

Benötigte Werkzeuge / Required tools
Wichtig / Important:
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
Wir empfehlen, die Montage in einer Fachwerkstatt durchführen zu lassen. Bei der Montage, alle zugänglichen
Schrauben vorerst nur locker andrehen, sodass eine spannungsfreie Montage gewährleistet wird. Beim Anziehen der
Schrauben, Anzugsmomente beachten.
We recommend having the installation carried out in a professional workshop. During installation, tighten all accessible
screws loosely at first to ensure tension-free installation. When tightening the screws, observe the tightening torques.
Set
Verlängerung/extension
Content
1x 700013587 Engine guard left black
1x 700013588 Engine guard right black
OR
1x 700013589 Engine guard left orange
1x 700013590 Engine guard right orange
1x 700010425 Adapter left black
1x 700010426 Adapter right black
1x 700013591 Screw kit:
1
Allen screw M8x90
1
Allen screw M8x70
1
Allen screw M8x50
2
Allen screw M8x40
1
Allen screw M8x35
4
Allen screw M8x20
2
Hexagon bolt M6x16
2
Alu spacer Ø16xØ9x31
1
Alu spacer Ø30xØ9x36
1
Alu spacer Ø30xØ9x16
2
Alu spacer Ø15xØ9x20
1
Alu spacer Ø15xØ9x10
1
Alu spacer Ø15xØ9x27
10
Washer Ø8,4
4
Washer Ø6,4
2
Self lock nut M6
1
Connector Ø25
Ratsche/Ratchet
5017655 00 01/ 5017655 00 06
1
Advertisement
Related Manuals for hepco & becker 5017655 00 01
Summary of Contents for hepco & becker 5017655 00 01
- Page 1 Schrauben, Anzugsmomente beachten. We recommend having the installation carried out in a professional workshop. During installation, tighten all accessible screws loosely at first to ensure tension-free installation. When tightening the screws, observe the tightening torques. 5017655 00 01/ 5017655 00 06...
- Page 2 5017655 00 01/ 5017655 00 06...
- Page 3 At the free thread at the engine block with allen screws M8x40 and washers Ø8.4. Insert alu spacer Ø15xØ9x20 bet- ween the adapter and the engine block. Reassemble the side cover! The front spacer is omitted when mounting together with 8107655. 5017655 00 01/ 5017655 00 06...
- Page 4 Fastening of the engine guard right bottom: On the adapter with allen screws M8x20 and washers Ø8,4. Fahrtrichtung/driving direction Verbindungsstück Ø25 in das Rohrende fügen. Insert the connector Ø25 into the end of the pipe. 5017655 00 01/ 5017655 00 06...
- Page 5 Fastening of the engine guard left top: With allen screw M8x90 and washer Ø8,4. First press the alu spacer Ø16xØ9x31 into the rubber sleeve. Insert the second alu spacer Ø30xØ9x36 between the lug and the rubber sleeve. 5017655 00 01/ 5017655 00 06...
- Page 6 Weiteres Zubehör für dieses Modell auf www.hepco-becker.de / More accessories for this model see www.hepco-becker.de HEPCO&BECKER GmbH | An der Steinmauer 6 | 66955 Pirmasens | Germany | Tel. +49 6331 1453100 | Fax: +49 6331 1453 120 | Mail: vertrieb@hepco-becker.de 5017655 00 01/ 5017655 00 06...
