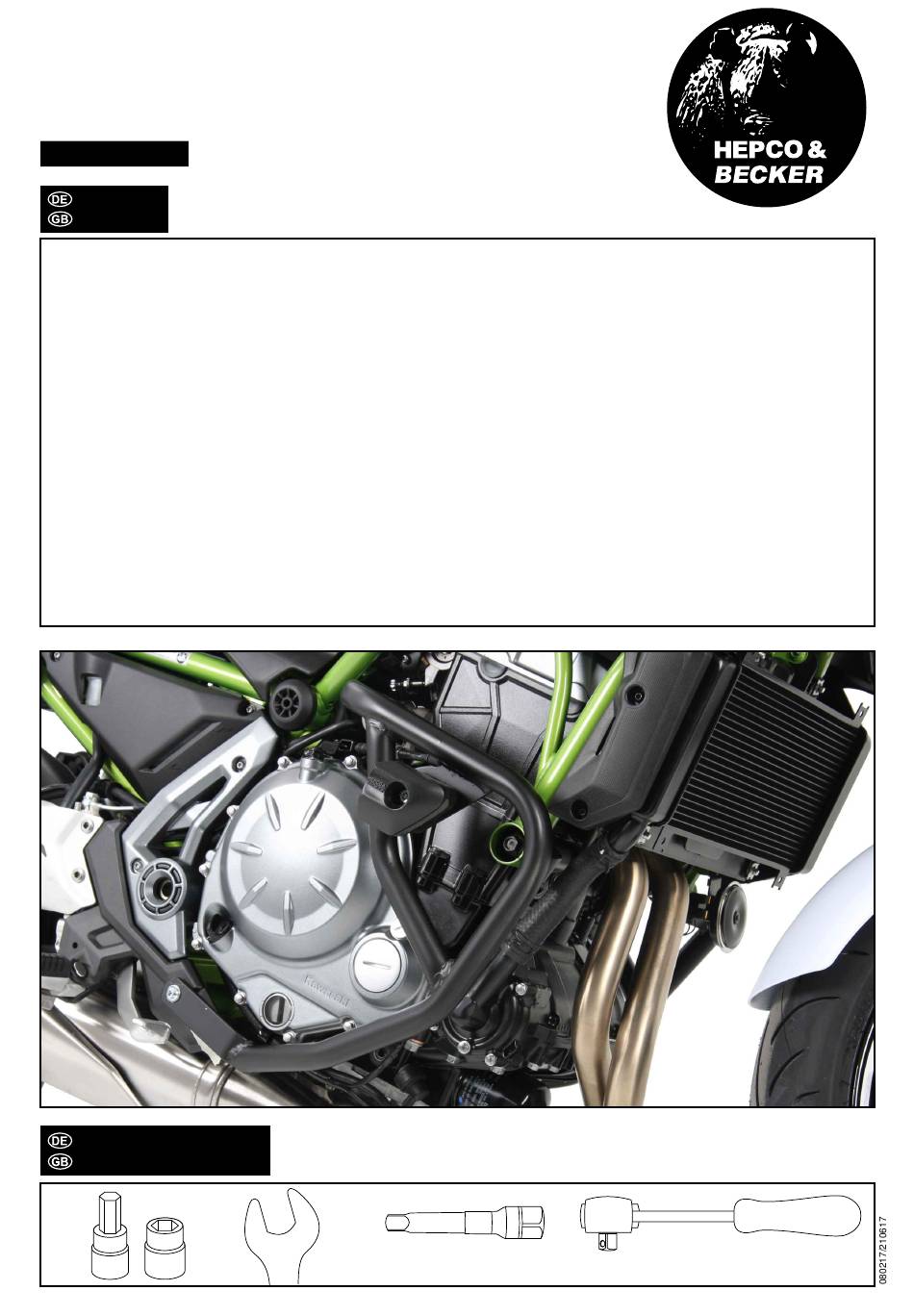

Motorschutzbügel/ Engine guard
KAWASAKI Z 650
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
2527
501
00 01
schwarz/black
INHALT
CONTENTS
1x
700009547
1x
700009548
1x
700009549
2x Zylinderschraube mit Innensechskant M8x35 / allen screw M8x35
2x Zylinderschraube mit Innensechskant M10x1.25x30 / allen screw M10x1.25x30
1x Linsenkopfschraube M8x35 / filister head screw M8x35
2x U- Scheibe ø10,5 / washer ø10,5
1x U- Scheibe ø8,4 / washer ø8,4
4x Tensilockmutter M8 / tensilock nut M8
1x Aludistanz Ø18xØ9x7mm
1x 5218151 - Silentblock Ø30x15 – M8x15 Stehbolzen / Silent block Ø30x15 – M8x15 threaded
1x Stahldistanz verzinkt Ø25xØ11x34,5mm / steel spacer Ø25xØ11x34,5mm
1x Stahldistanz verzinkt Ø25xØ11x48,5mm / steel spacer Ø25xØ11x48,5mm
1x
507.001
1x Padkopf links / Pad left
1x Padkopf rechts / Pad right
1x Polymerelement links / Polymer element left
1x Polymerelement rechts / Polymer element right
1x Logo-Blende links / Cover left
1x Logo-Blende rechts / Cover right
2x Hülse ø9 mm / Spacer ø9 mm
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
Motorschutzbügel links - Engine guard left
Motorschutzbügel rechts - Engine guard right
Schraubensatz/Screw kit:
ProtectionPad Set schwarz/black
Verlängerung/extension
Ratsche/Ratchet
1
Advertisement
Related Manuals for hepco & becker 5012527 00 01
Summary of Contents for hepco & becker 5012527 00 01
- Page 1 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black INHALT CONTENTS 700009547 Motorschutzbügel links - Engine guard left 700009548 Motorschutzbügel rechts - Engine guard right 700009549 Schraubensatz/Screw kit: 2x Zylinderschraube mit Innensechskant M8x35 / allen screw M8x35 2x Zylinderschraube mit Innensechskant M10x1.25x30 / allen screw M10x1.25x30...
- Page 2 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung.
- Page 3 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black VORBEREITUNG - LINKE SEITE PREPARING - LEFT SIDE Zur leichteren Montage muss die Fußschaltung ausgehängt werden. Hierzu die Klemmschraube an der Schaltwelle lösen und das gesamte Schaltgestänge nach unten abhängen.
- Page 4 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels unten links: Die Lasche des Motorschutzbügels mit den Zylinderschrauben M10x1.25x30 und den U-Scheiben ø10,5 an den freien Gewinden der Seitenständerhalterung befestigen.
- Page 5 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels vorne oben rechts: Den Motorschutzbügel mit der Stahldistanz ø25xø11x48,5mm und der originalen Rahmenschraube lose befestigen.
- Page 6 Motorschutzbügel/ Engine guard KAWASAKI Z 650 ab Baujahr 2017 / from date of manufacture 2017 Artikel Nr.: / Item-no.: 2527 00 01 schwarz/black MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Montage des Motorschutzbügels rechts oben: Auf den Gewindebolzen des Silentblocks die Tensilockmutter M8 aufdrehen und fest-schrauben. Die Rahmenschrauben der vorderen Befestigung wieder festziehen! Fastening of the engine guard right top: Screw on and tighten the tensilock nut M8 on the threaded...
