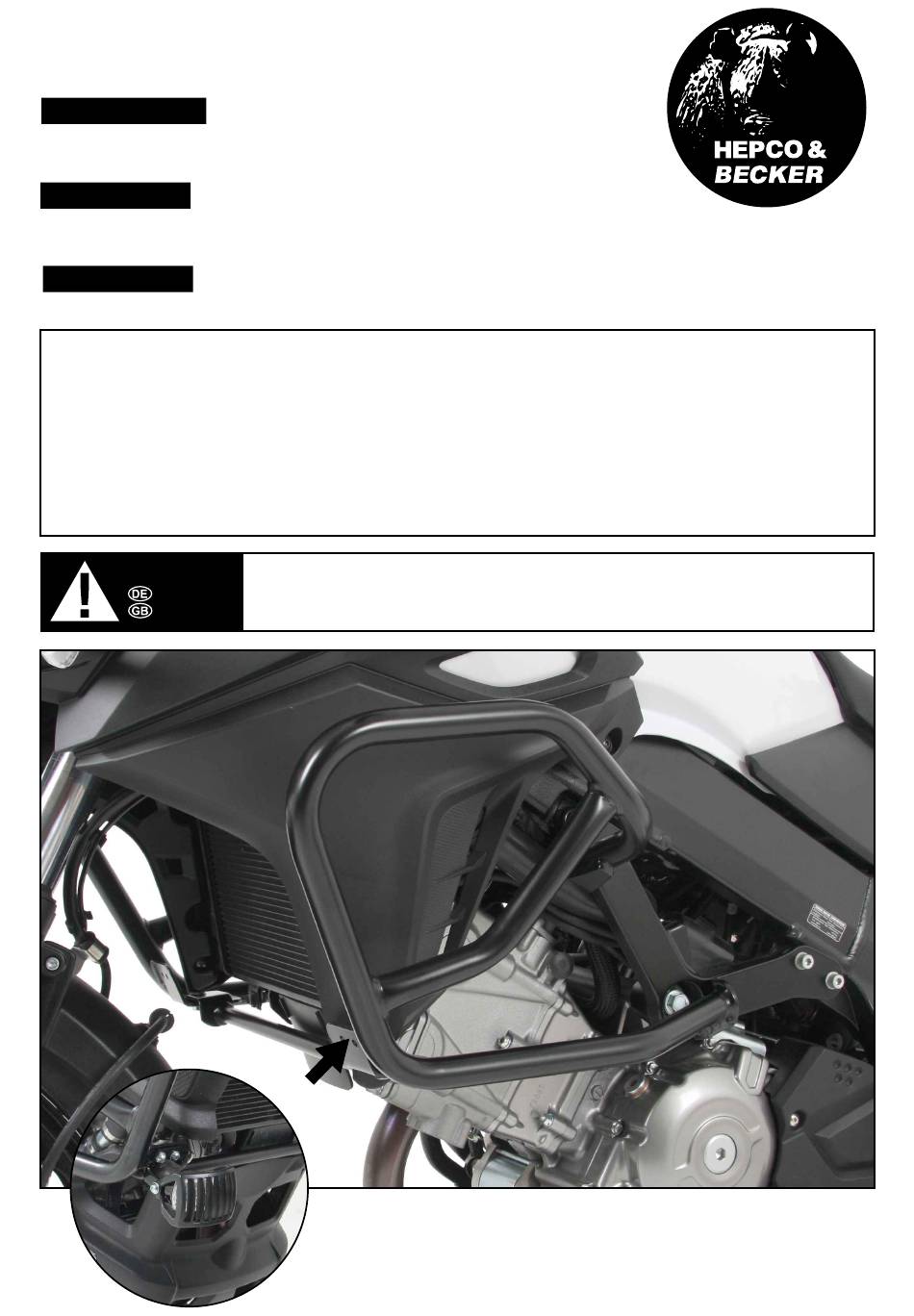

hepco & becker 5013534 00 01 Quick Start Manual

Motorschutzbügel/ Engine guard
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
3534
501 00 01
schwarz/black
SUZUKI V-Strom 650 ABS
Baujahr 2012-2016 (L2) / date of manufacture 2012-2016 (L2)
309
502 00 01
schwarz/black
SUZUKI DL 650 V-Strom
bis Baujahr 2011 / up date of manufacture 2011
308
502 00 01
schwarz/black

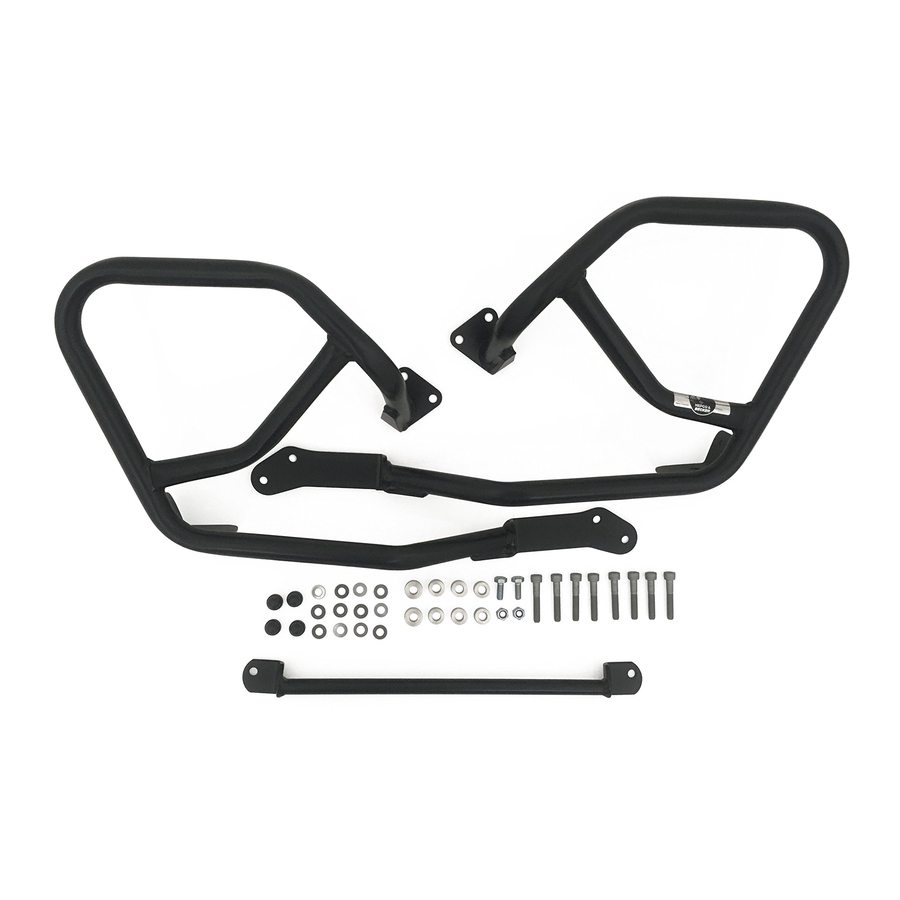

1 700007716 Motorschutzbügel links
1 700007717 Motorschutzbügel rechts
1 700007718 Versteifungsbügel
8 Zylinderkopfschrauben mit Innensechskant M8x 45
(Festigkeit 10.9)
2 Sechskantschrauben M8x20
12 U-Scheiben Ø8,4
2 selbstsichernde Muttern M8
8 Aludistanzen Ø18xØ9x13mm
4 Kunststoffkappen M8
ACHTUNG
CAUTION
Immer nur eine Seite nach der anderen montieren.
Ansonsten besteht die Gefahr, dass sich der Motor absenkt.
Mount one side after the other.
Otherwise, there is the risk that the engine block change position.
Hinweis:
Die zusätzlichen Bohrungen in der
vorderen Lasche des Motorschutz-
bügels sind für eine Montage von
Micro-Flootern Zusatzscheinwerfern
gedacht.
1 700007716 Crash bar left
1 700007717 Crash bar right
1 700007718 Bracing bow
8 allen screws M8x 45 (10.9)
2 hexagon bolts M8x20
12 washer Ø8,4
2 self lock nuts M8
8 aluspacer Ø18xØ9x13mm
4 plastic caps M8
Information:
The additional borings in the mounting
plate of the bracing bow can be used
for fastening Micro-Flootern additional
lights.
1
