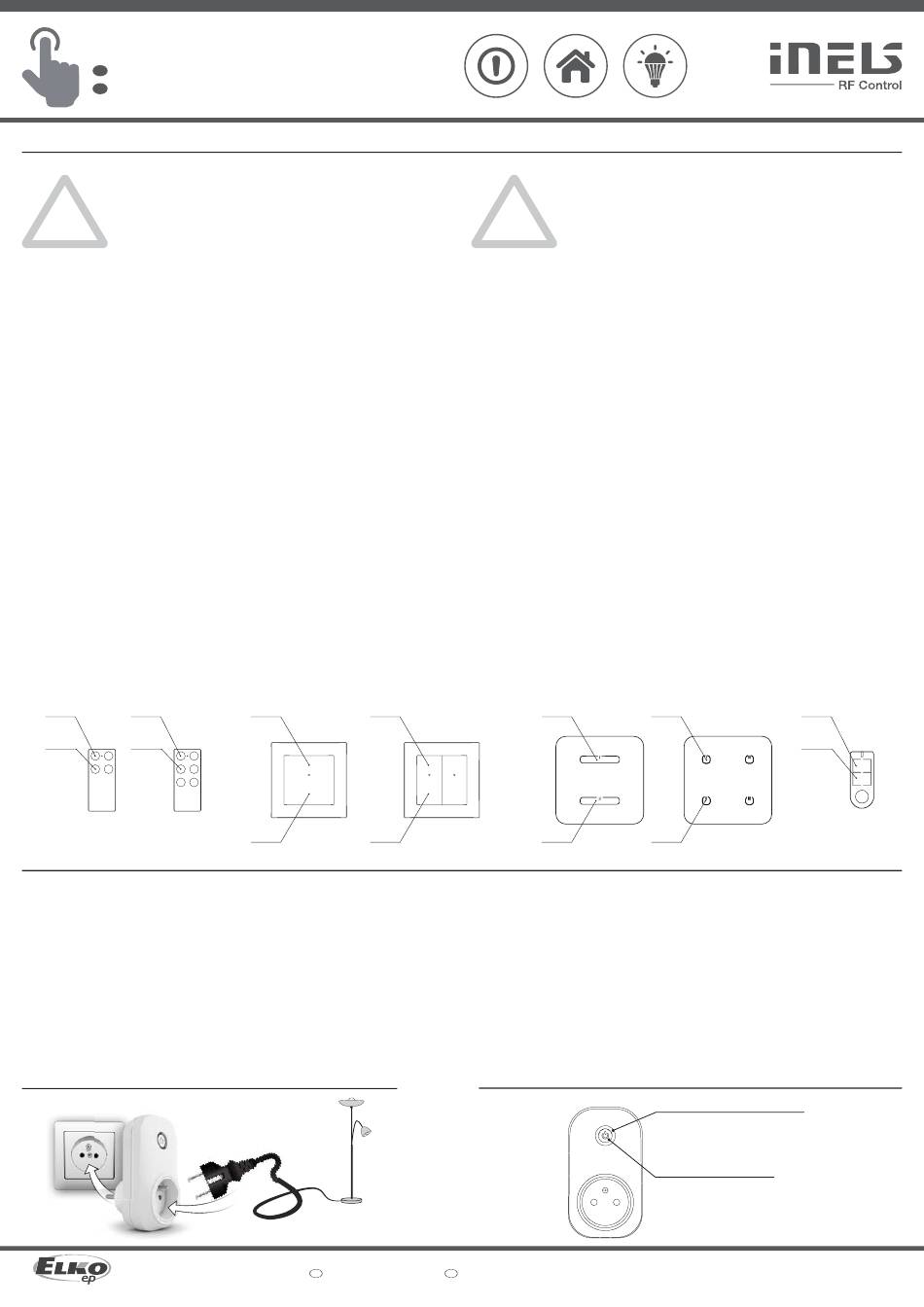

RFSC-61N
Switching socket
EN
Priză cu control
RO
AVERTIZARE
Newly produced drivers work in the RFIO
ers are loaded in the actuators in a different way than before. Among other
!
things, it eliminates the risk of inadvertently loading another randomly occur-
ring controller within range.
Drivers can still be switched to so-called compatibility mode, and loaded
in a simpler (older way)
The mode in which the controller is located is indicated after inserting the
battery and after 5 seconds have passed, at which the LED is lit by subsequent
different intervals of flashing of the LED.
RFIO
2
mode
= Double flash (flash, flash, gap, flash, flash)
= Flash fast (flash, flash, flash, flash, flash)
• If you do not want to change the function of the controller, you must not press any buttons during
this time.
• If we need to change the operating mode of the controller, after inserting the battery, when the
LED is permanently lit, we press at the same time:
• button 1 and 3 on RF KEY-40/60
• button 1 and 2 on RFWB-20/40
• button 1 and 2 on RFGB-20/40
• button 1 and 2 on RF KEY
you hold the buttons until the LED starts to signal the changed mode (double fl ash or fast fl ash).
After that, the buttons must be released. The selected mode of the function is stored in memory
and after replacing the battery, the controller continues to operate in the same mode.
NOTE: after each removal of the battery, we press one of the buttons several times to discharge the
device and reinsert the battery
UPDATE THE CONTROLLER ACTUATORS IN RFIO
2
If the controller is used in RFIO
mode, then to update the controller actuators, it is necessary to
switch not only the actuator to the update mode (according to the instructions for the actuator),
but also the controller in the following way: You remove the battery from the controller, press some
of the buttons several times to discharge the device, and reinsert the battery. At the moment when
the LED lights up, you press the 1 button and hold it down until the controller starts signaling the
updating mode with a short fl ashing of the LED. Then you release the button and the controller
now works in RFIO
2
update mode. To end the update mode, you remove the battery, press one of
the buttons several times, and then reinsert the battery. Now you do not press any button and the
controller starts again in RFIO
2
operating mode,
1
1
3
3

Characteristics /

Caracteristici

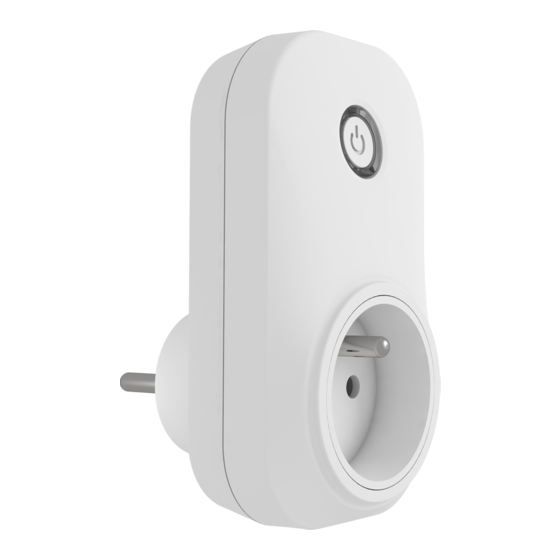

• The switched socket with 1 output channel is used to control fans, lamps, heaters and appliances,
which are connected by a power cord.
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• It enables connection of the switched load up to 16A (4.000 W).
• Multi-function design - button, impulse relay and time function of delayed ON or OFF with time
setting of 2s-60 min.
• The switched socket may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the socket is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
Assembly /
Montare
Made in Czech Republic
2
data protocol mode. These driv-
2
MODE
1
1
2
2
2
that support this feature.
2
(RFIO
2
).
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
www.elkoep.com
Controlerele nou fabricate funcţionează în modul de protocol de date
RFIO
2
. Aceste controlere sunt învăţate în actori într-un mod diferit decât
!
înainte. Printre altele, acest lucru a eliminat riscul de a învăţa din greșeală un alt
controler care se afla din întâmplare în raza de acţiune.
Controlerele pot fi în continuare comutate în așa-numită compatibilitate și
pot fi învăţate într-un mod mai simplu (modul mai vechi).
Modul în care se află controlerul este indicat după introducerea bateriei
și după 5 secunde în care LED-ul este aprins, și anume de diferite intervale de
clipire a diodei LED.
Mod RFIO
2
= Clipire dublă (clipire, clipire, pauză, clipire, clipire)
Mod de Compatibilitate
= Clipire rapidă (clipire, clipire, clipire, clipire, clipire)
• Dacă nu doriţi să modificaţi funcţia controlerului, nu trebuie să apăsaţi niciun buton în acest timp.
• Dacă trebuie să schimbăm modul de funcţionare al controlerului, după introducerea bateriei, când
LED-ul este aprins permanent, apăsaţi simultan:
• butoanele 1 și 3 la RF KEY-40/60
• butoanele 1 și 2 la RFWB-20/40
• butoanele 1 și 2 la RFGB-20/40
• butoanele 1 și 2 la RF KEY
ţineţi apăsate butoanele până când LED-ul începe să indice modul schimbat (clipire dublă sau clip-
ire rapidă). Butoanele trebuie apoi eliberate. Modul de funcţionare selectat este salvat în memorie,
iar controlerul continuă să funcţioneze în același mod și după înlocuirea bateriei.
NOTĂ: după fiecare scoatere a bateriei, apăsaţi unul dintre butoane de mai multe ori pentru ca dis-
pozitivul să se descarce, apoi introduceţi bateria înapoi.
Învățarea controlerelor în actori în modul RFIO
Dacă controlerul este utilizat în modul RFIO
esar să comutaţi în modul de învăţare nu numai actorul (potrivit manualului pentru actor) , ci și
controlerul după cum urmează: Scoateţi bateria din controler, apăsaţi unul dintre butoane de mai
multe ori pentru a descărca dispozitivul și introduceţi bateria înapoi. În momentul în care LED-ul se
aprinde apăsaţi butonul 1 și ţineţi-l apăsat până când controlerul începe să indice modul de învăţare
prin clipiri scurte ale LED-ului. Apoi eliberaţi butonul, iar controlerul funcţionează acum în modul
de învăţare RFIO
2
. Pentru a ieși din modul de învăţare, scoateţi bateria, apăsaţi de mai multe ori unul
dintre butoane, apoi introduceţi bateria înapoi. Acum nu apăsaţi niciun buton și controlerul va porni
din nou în modul de funcţionare RFIO
1
2
• Priza cu control, cu 1 canal de ieșire se utilizează pentru a controla ventilatoare, lămpi, încălzitoare și
aparate care sunt conectate prin cablu de alimentare cu ștecăr de până la 16A
• Acestea pot fi combinate cu Detectoare, Controlere sau Elemente de sistem iNELS RF Control.
• Datorită variantei de priză, instalarea este simplă prin introducerea directă într-o priză existentă.
• Permite conectarea sarcinii cuplate de până la 16A (4000W).
• Variantă multifuncţională - buton, releu cu impulsuri și funcţii de cuplare sau revenire întârziată cu
setarea timpului de 2s-60 min.
• Priza cu control poate fi controlată cu până la 32 de canale (1 canal reprezintă un buton de pe
controler).
• Butonul de programare de pe priză servește și la controlul manual al ieșirii cu indicare.
• Posibilitate de setare a memoriei privind starea ieșirii la întreruperea alimentării cu energie electrică
și la restabilirea ulterioară a acesteia.
• Raza de acţiune de până la 200 m (în aer liber), în cazul unui semnal insuficient între controler și
unitate, utilizaţi repetorul de semnal RFRP-20N sau componente cu protocol RFIO
această funcţie.
• Frecvenţa cu protocolul bidirecţional iNELS RF Control2 (RFIO
Indication, manual control /
Technická podpora: +420 775 444 609
CZ
2
2
, atunci pentru a învăţa controlerul la actor, este nec-
2
.
1
1
2
2
2
).
indicaţie, control manual
PROG button and output control
Buton de programare și control al ieșirii
LED indication
• Green - input indication
• Red - output ON
LED Indicarea stării dispozi-
tivului
• Verde - indică alimentare
• Roșu - ieșire ON
02-158/2021 Rev.0
2
care suportă
1/6
