Elko iNELS RFDSC-71 Manual

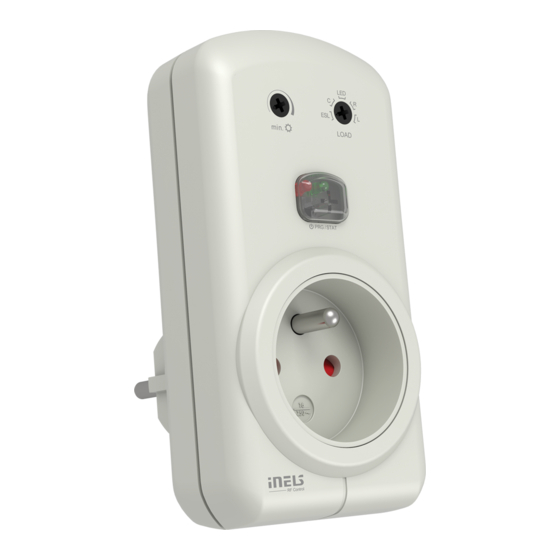

RFDSC-71
Dimming socket
EN
Gniazdo ściemniane
PL

Characteristics /

Charakterystyka
• The dimmed socket is used to control light sources that are connected by power cord - espe-
cially lamps:
R - classic lamps.
L - halogen lamps with wound transformer.
C - halogen lamps with electronic transformer.
ESL - dimmable energy-efficient fluorescent lamps.
LED - LED light sources (230V).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• Output load 300W.
• Multi-function 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• Thanks to setting the min. brightness by potentiometer, you will eliminate flashing of the LED
and ESL light sources.
• The universal dimmer may be controlled by up to 32 channels (1 channel represents 1 button
on the controller).
• The programming button on the socket is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
• Produced in 5 designs of sockets and plugs: French, Schuko, British, Australian, US.

Assembly /

Montaż
Radio frequency signal penetration through various construction materials /
Przenikanie fal radiowych przez różnego rodzaju materiały budowlane
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2
that support this feature.
2 (RFIO 2
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
R L
• Gniazdo ściemniane służy do regulacji źródeł światła, które podłączone są przewodem zasilającym
- zwłaszcza lamp:
R - żarówki klasyczne.
L - żarówki halogenowe z transformatorem uzwojonym.
C - żarówki halogenowe z transformatorem elektronicznym.
ESL - ściemnialne żarówki energooszczędne.
LED - źródła światła LED (230V).
• Można je łączyć z czujnikami, sterownikami lub urządzeniami systemowymi iNELS RF Control.
• Konstrukcja pozwala na bardzo prostą instalację poprzez bezpośrednie włączenie do istniejącego
gniazda.
• Pozwala na podłączenia przełączanego obciążenia 300W.
• Wykonanie wielofunkcyjne - 6 funkcji świetlnych - płynne zapalanie lub gaśnięcie w zakresie 2s-30 min.
• Po wyłączeniu ustawiony poziom natężenia zostaje zapisany w pamięci. Po ponownym włączeniu
wraca do ostatnio ustawionego natężenia.
• Eliminacja migania LED oraz ESL dzięki możliwości ustawienia min. natężenia potencjometrem.
• Uniwersalne gniazdo ściemniane może być sterowane aż z 32 kanałów (1 kanał reprezentuje
1 przycisk na sterowniku).
• Przycisk do programowania na urządzeniu służy również do ręcznego sterowania wyjściem.
• Możliwość ustawienia stanu pamięci przy zaniku prądu.
• Zasięg do 160 m (w wolnej przestrzeni), w przypadku niewystarczającego sygnału pomiędzy ste-
rownikiem oraz urządzeniem użyj wzmacniacza sygnału (repeatera) RFRP-20 lub urządzenia s pro-
). tokołem RFIO 2 , wspierającego tę funkcję.
• Częstotliwość komunikacji z dwukierunkowym protokołem iNELS RF Control
• Więcej informacji na temat źródeł światła oraz możliwości ściemniania znajdziesz na www.elkoep.pl.
• Produkowane jest w 5 różnych typach gniazd oraz wtyczek: French, Schuko, British, Australian, US.
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
konstrukcje drewniane
ściana z cegły z płytami gipsowo-
kartonowymi
Szczegółowe informacje znajdziesz na stronie "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
ESL
C
LED
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
ściana ścianki
żelbetowa metalowe
02-63/2016 Rev.5
2 (RFIO 2 ).
80- 90 %
common glass
zwykłe szkło
1/8
