Elko Inels RFDSC-71 Manual

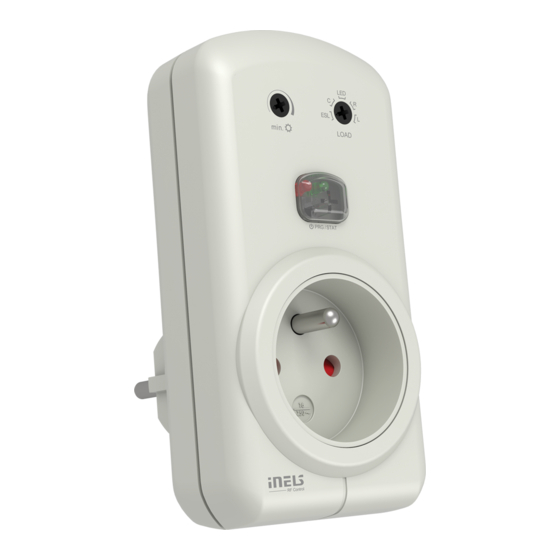

RFDSC-71
Dimming socket
EN
Stmievaná zásuvka
SK
Characteristics / Charakteristika
• The dimmed socket is used to control light sources that are connected by power cord - espe-
cially lamps:
R - classic lamps.
L - halogen lamps with wound transformer.
C - halogen lamps with electronic transformer.
ESL - dimmable energy-efficient fluorescent lamps.
LED - LED light sources (230V).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• Output load 300W.
• Multi-function 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• Thanks to setting the min. brightness by potentiometer, you will eliminate flashing of the LED
and ESL light sources.
• The universal dimmer may be controlled by up to 32 channels (1 channel represents 1 button
on the controller).
• The programming button on the socket is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
• Produced in 5 designs of sockets and plugs: French, Schuko, British, Australian, US.
Assembly / Montáž
Radio frequency signal penetration through various construction materials /
Prestup rádiofrekvenčných signálov rôznymi stavebnými materiálmi
☺
☺
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2
that support this feature.
2 (RFIO 2 ).
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
R L C
• Stmievaná zásuvka slúži na reguláciu svetelných zdrojov, ktoré sa pripájajú napájacou šnúrou -
najmä lámp:
R - klasické žiarovky.
L - halogénové žiarovky s vinutým transformátorom.
C - halogénové žiarovky s elektronickým transformátorom.
ESL - stmievateľné úsporné žiarivky.
LED - LED svetelné zdroje (230V).
• Možno ho kombinovať s Detektormi, Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vďaka zásuvkovému prevedeniu je inštalácia jednoduchá a to priamym zasunutím do existujúcej
zásuvky.
• Zaťaženie výstupu 300W.
• Multifunkčné - 6 svetelných funkcií - plynulý nábeh alebo dobeh s časovým nastavením 2s-30 min.
• Pri vypnutí sa nastavená úroveň uloží do pamäte a po opätovnom zopnutí sa vráti na poslednú
nastavenú hodnotu.
• Vďaka nastaveniu min. jasu potenciometrom eliminujete blikanie LED a ESL svetelných zdrojov.
• Univerzálny stmievač môže byť ovládaný až 32 kanálmi (1 kanál predstavuje jedno tlačítko na
ovládači).
• Programovacie tlačítko na zásuvke slúži tiež ako manuálne ovládanie výstupu.
• Možnosť nastavenia stavu pamäti pri výpadku prúdu.
• Dosah až 160 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom
a prvkom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO
podporujú.
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control
• Viac o svetelných zdrojoch a možnostiach stmievania nájdete na www.elkoep.sk/riešenia.
• Vyrába sa v 5 prevedeniach zásuviek i zástrčiek: French, Schuko, British, Australian, US.
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
drevené konštrukcie
tehlové steny
so sádrokart.
doskami
Podrobnejšie informácie nájdete v "Instalačním manuálu iNELS RF Control":
https://www.elkoep.cz/katalogy
ESL
LED
2
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vystužený betón kovové prepážky
02-63/2016 Rev.5
2
, ktoré túto funkciu
(RFIO 2 ).
80- 90 %
common glass
bežné sklo
1/8
