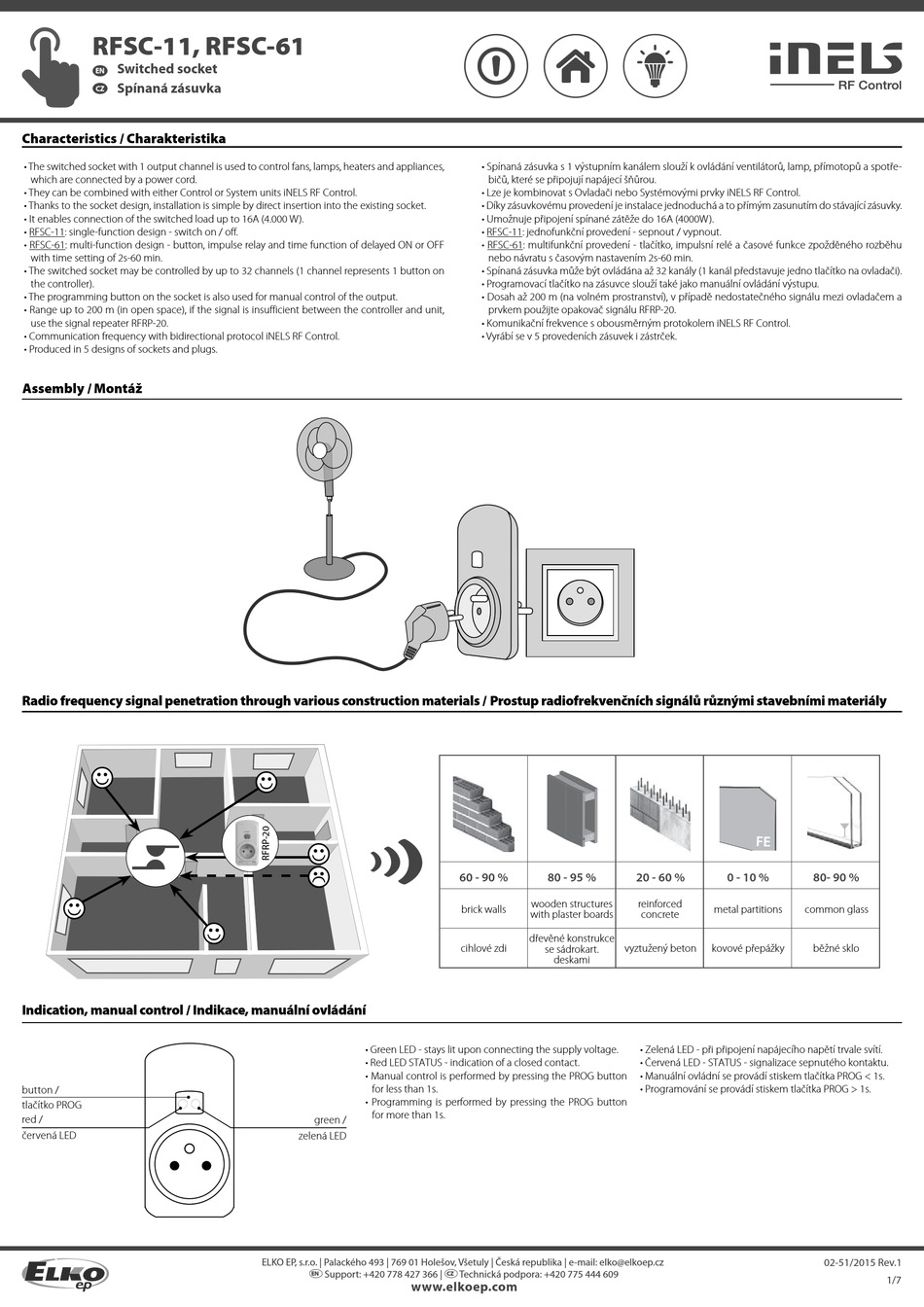

Elko iNels RFSC-11 Quick Start Manual

RFSC-11, RFSC-61

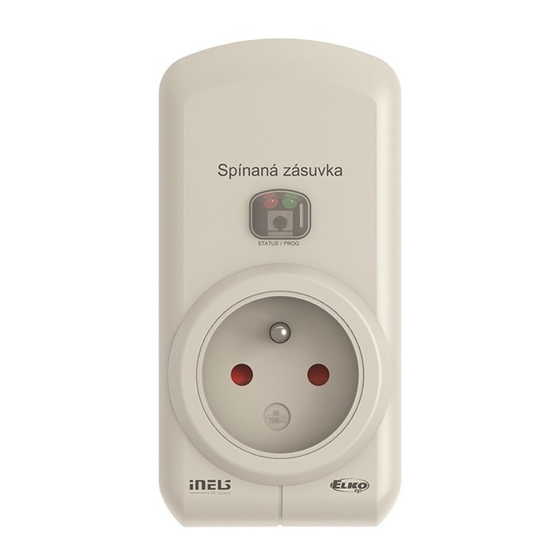

Switched socket
EN
Spínaná zásuvka
CZ
Characteristics / Charakteristika
• The switched socket with 1 output channel is used to control fans, lamps, heaters and appliances,
which are connected by a power cord.
• They can be combined with either Control or System units iNELS RF Control.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• It enables connection of the switched load up to 16A (4.000 W).
• RFSC-11: single-function design - switch on / off.
• RFSC-61: multi-function design - button, impulse relay and time function of delayed ON or OFF
with time setting of 2s-60 min.
• The switched socket may be controlled by up to 32 channels (1 channel represents 1 button on
the controller).
• The programming button on the socket is also used for manual control of the output.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• Produced in 5 designs of sockets and plugs.
Assembly / Montáž
Radio frequency signal penetration through various construction materials /
☺
☺
Indication, manual control / Indikace, manuální ovládání
button /
tlačítko PROG
red /
červená LED
☺
☺
☺
• Green LED - stays lit upon connecting the supply voltage.
• Red LED STATUS - indication of a closed contact.
• Manual control is performed by pressing the PROG button
for less than 1s.
• Programming is performed by pressing the PROG button
for more than 1s.
green /
zelená LED
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
• Spínaná zásuvka s 1 výstupním kanálem slouží k ovládání ventilátorů, lamp, přímotopů a spotře-
bičů, které se připojují napájecí šňůrou.
• Lze je kombinovat s Ovladači nebo Systémovými prvky iNELS RF Control.
• Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky.
• Umožnuje připojení spínané zátěže do 16A (4000W).
• RFSC-11: jednofunkční provedení - sepnout / vypnout.
• RFSC-61: multifunkční provedení - tlačítko, impulsní relé a časové funkce zpožděného rozběhu
nebo návratu s časovým nastavením 2s-60 min.
• Spínaná zásuvka může být ovládána až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Programovací tlačítko na zásuvce slouží také jako manuální ovládání výstupu.
• Dosah až 200 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
• Vyrábí se v 5 provedeních zásuvek i zástrček.
Prostup radiofrekvenčních signálů různými stavebními materiály
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi se sádrokart.
deskami
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
• Zelená LED - při připojení napájecího napětí trvale svítí.
• Červená LED - STATUS - signalizace sepnutého kontaktu.
• Manuální ovládní se provádí stiskem tlačítka PROG < 1s.
• Programování se provádí stiskem tlačítka PROG > 1s.
80- 90 %
common glass
běžné sklo
02-51/2015 Rev.1
