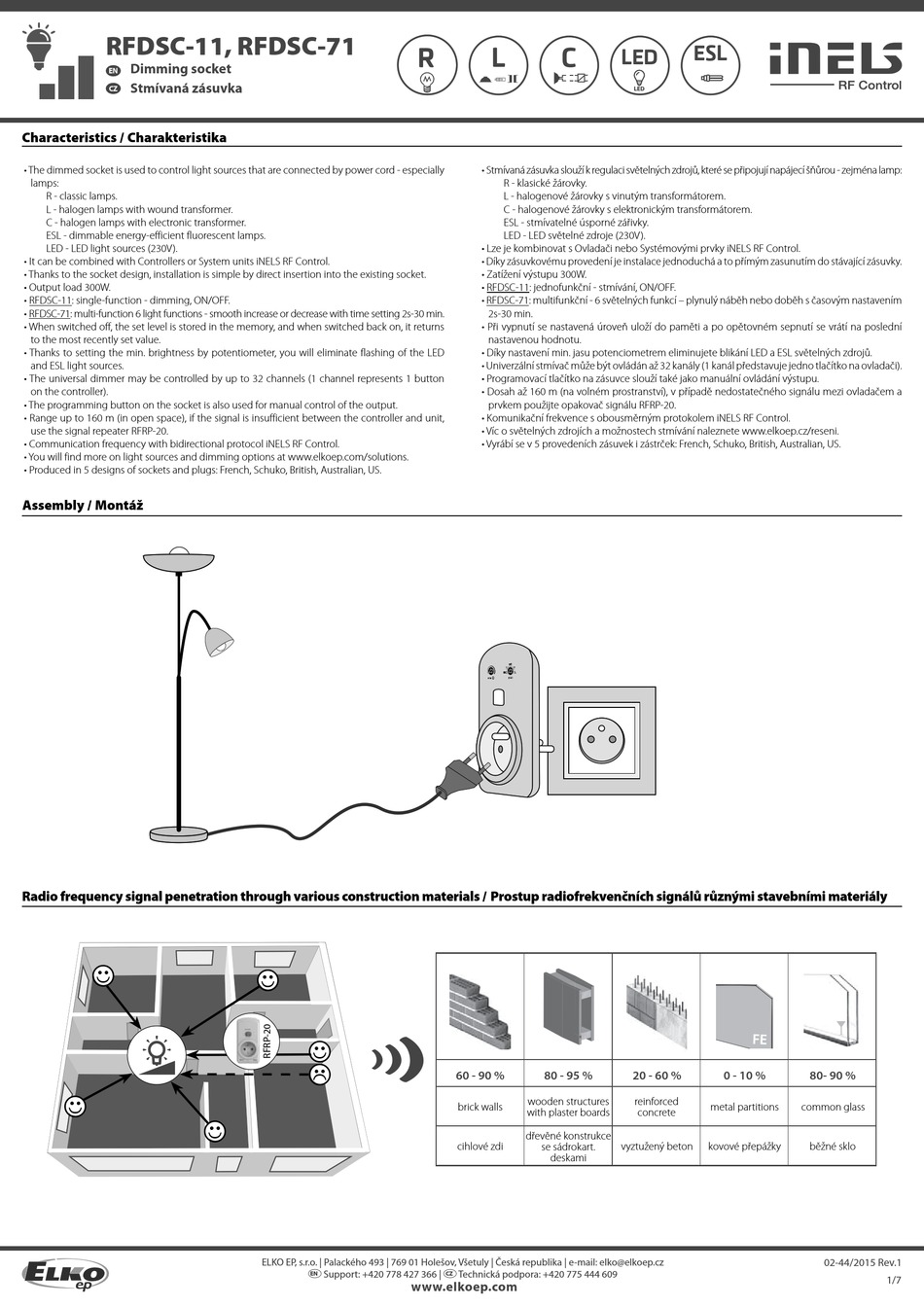

Elko inels RFDSC-11 Quick Start Manual

RFDSC-11, RFDSC-71

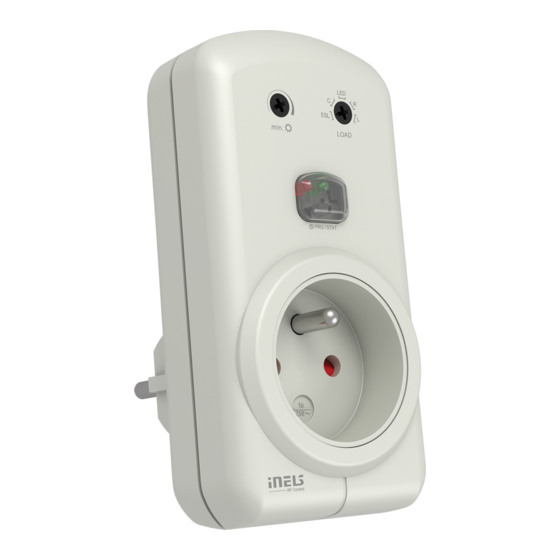

Dimming socket
EN
Stmívaná zásuvka
CZ
Characteristics / Charakteristika
• The dimmed socket is used to control light sources that are connected by power cord - especially
lamps:
R - classic lamps.
L - halogen lamps with wound transformer.
C - halogen lamps with electronic transformer.
ESL - dimmable energy-efficient fluorescent lamps.
LED - LED light sources (230V).
• It can be combined with Controllers or System units iNELS RF Control.
• Thanks to the socket design, installation is simple by direct insertion into the existing socket.
• Output load 300W.
• RFDSC-11: single-function - dimming, ON/OFF.
• RFDSC-71: multi-function 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• Thanks to setting the min. brightness by potentiometer, you will eliminate flashing of the LED
and ESL light sources.
• The universal dimmer may be controlled by up to 32 channels (1 channel represents 1 button
on the controller).
• The programming button on the socket is also used for manual control of the output.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20.
• Communication frequency with bidirectional protocol iNELS RF Control.
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
• Produced in 5 designs of sockets and plugs: French, Schuko, British, Australian, US.
Assembly / Montáž
Radio frequency signal penetration through various construction materials /
☺
☺
☺
☺
☺
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
R L C
• Stmívaná zásuvka slouží k regulaci světelných zdrojů, které se připojují napájecí šňůrou - zejména lamp:
R - klasické žárovky.
L - halogenové žárovky s vinutým transformátorem.
C - halogenové žárovky s elektronickým transformátorem.
ESL - stmívatelné úsporné zářivky.
LED - LED světelné zdroje (230V).
• Lze je kombinovat s Ovladači nebo Systémovými prvky iNELS RF Control.
• Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky.
• Zatížení výstupu 300W.
• RFDSC-11: jednofunkční - stmívání, ON/OFF.
• RFDSC-71: multifunkční - 6 světelných funkcí – plynulý náběh nebo doběh s časovým nastavením
2s-30 min.
• Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední
nastavenou hodnotu.
• Díky nastavení min. jasu potenciometrem eliminujete blikání LED a ESL světelných zdrojů.
• Univerzální stmívač může být ovládán až 32 kanály (1 kanál představuje jedno tlačítko na ovladači).
• Programovací tlačítko na zásuvce slouží také jako manuální ovládání výstupu.
• Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control.
• Víc o světelných zdrojích a možnostech stmívání naleznete www.elkoep.cz/reseni.
• Vyrábí se v 5 provedeních zásuvek i zástrček: French, Schuko, British, Australian, US.
Prostup radiofrekvenčních signálů různými stavebními materiály
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi
se sádrokart.
deskami
Technická podpora: +420 775 444 609
CZ
www.elkoep.com
ESL
LED
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton kovové přepážky
80- 90 %
common glass
běžné sklo
02-44/2015 Rev.1
1/7
