Four E's Scientific WB301 Operating Instructions Manual

Water bath
Hide thumbs Also See for WB301:
Table of Contents

Advertisement

Quick Links

Operating Instructions
使用说明书
Water Bath
恒温水浴器
WB301 / Ironman Ⅲ

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WB301 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Four E's Scientific WB301

Summary of Contents for Four E's Scientific WB301

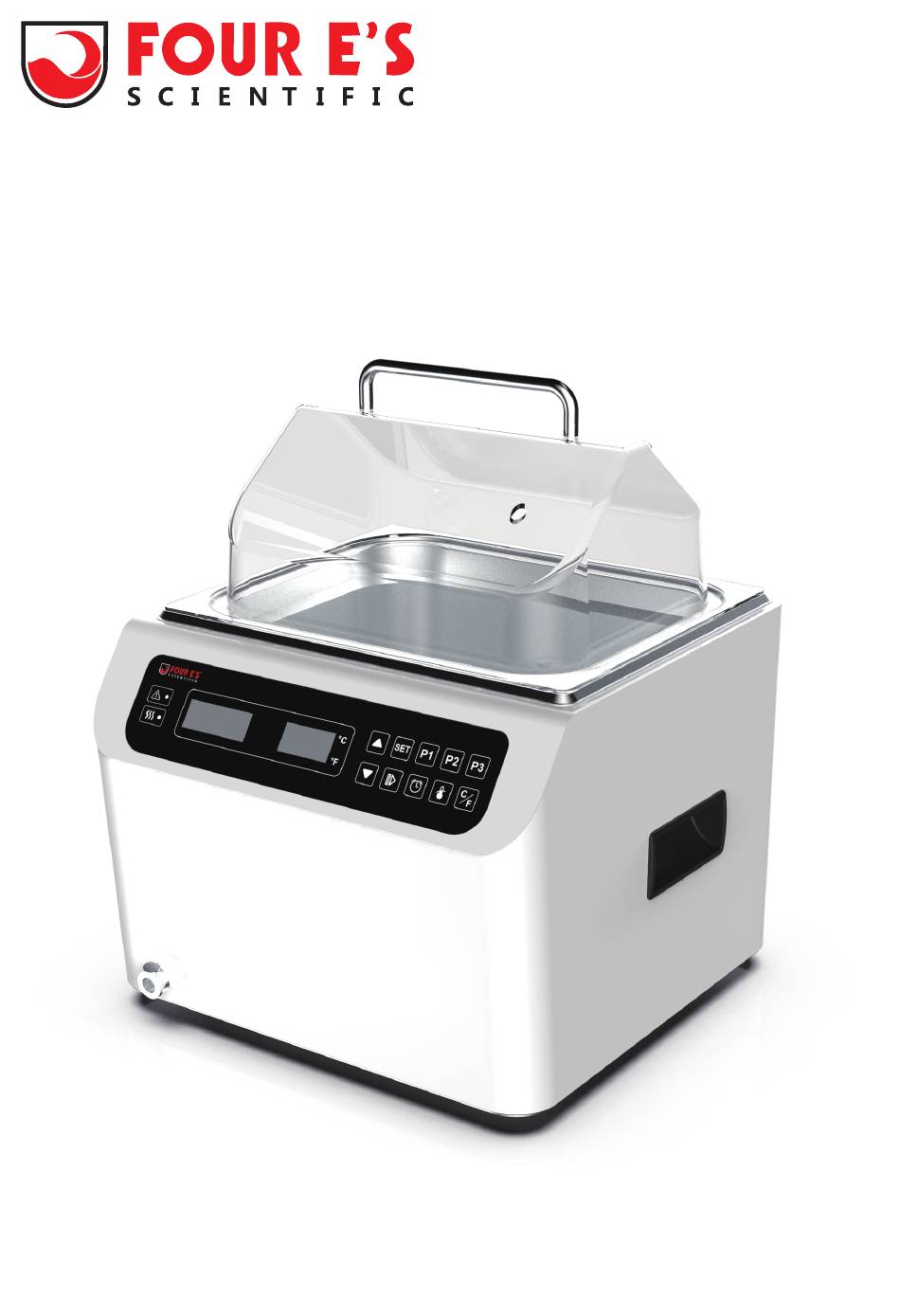

  • Page 1 Operating Instructions 使用说明书 Water Bath 恒温水浴器 WB301 / Ironman Ⅲ...

  • Page 2: Table Of Contents

    Contents Declaration of Conformity 1. Safety Instructions 2. Unpacking 3. Installation 4. Correct use 5. Operation 6. Calibration 7. Faults 8. Maintenance and Cleaning 9. Technical Data 10. Warranty Please read the operating instructions in full before starting up and follow the safety instructions. The appearance and specifications are subject to change without notice.

  • Page 3: Declaration Of Conformity

    PREFACE Welcome to the "Operating Instructions of Water Bath". Users should read this manual carefully, follow the instructions and procedures, and be ware of all the cautions when using this instrument. DECLARATION OF CONFORMITY This water bath complies with the relevant standards of 2014/35/EU EN61010-1 2014/30/EU EN55011/B, EN61326-1 YY91037-99...

  • Page 4: Safety Instructions

    If necessary, any inventory of the damage should be made immediately (postal service, railway, haulage company). Caution: If the device/adapter is obviously damaged, please do not connect the power cord. Delivery scope Model WB301 Water bath Transparent lid Base tray Power cable Operating manual...

  • Page 5: Installation

    ① ② ③ ④ ⑤ ⑦ ⑥ ① Transparent lid ⑤ Base tray ② Stainless-steel chamber ⑥ Drain port ③ LED display ⑦ Handle ④ Water bath 3. INSTALLATION 3.1 Assembly of the equipment and components The water bath has three main components, the bath, the lid and the base tray.

  • Page 6: Correct Use

    2. The lid should only be lifted by the handle, as other parts can become hot during use. 3. It has a vent/thermometer hole–this hole should not be sealed as pressure could build up inside the bath. 3.2 Instrument placement Place the water bath on a level, non-combustible surface.
  • Page 7 4.2. Emptying the baths Before emptying any bath, disconnect the device from the power supply and pull out the plug. Then allow the water temperature to fall to a safe level and take reasonable precautions to prevent accidental spillage. The drainage operation is as follows： 1.

  • Page 8: Operation

    4.3. Using transparent lid • When the setting temperature is above 60°C , use the lid to maintain proper temperature control and ensure that the water temperature reaches the set point. The lid will also prevent excessive evaporation that requires •...
  • Page 9 Press to switch run/stop heating For example: Current temperature: 50.0℃； Press the run/stop key to start heating, it displays - - - - and the current temperature. Operation Display The bath is in unheated status Current temperature Press the run/stop key to start heating, 50.0 it displays the current temperature, - - - - ＆...
  • Page 10 Operation Display Press set key to enter the first level menu Enter the temperature setting submenu Press set key again to enter the temperature setting menu option Set the temperature you require Press the set key to save the setting then exit, it displays the current temperature/OFF.
  • Page 11 Running the preset as the following procedures For example: run the preset P1 Display Operation Press the preset you want to use; Press “set” to confirm the preset, it displays the current temperature/OFF. 5.5. Switch between Fahrenheit Temperature (°F) and Celsius Temperature (°C) When the °C indicator is on, the unit of temperature is °C;...
  • Page 12 If the liquid temperature exceeds the setting over-temperature alarm limited temperature, the water bath will stop heating, display “ ” and start an alarm. The alarm can be turned off by the following operations: • Turn off the power, the alarm is turned off, and restart the machine after the water temperature is lower than the over-temperature alarm limited temperature ;...

  • Page 13: Calibration

    Operation Display When the countdown is 0, it displays ---- and the ---- current temperature, and the countdown is off; when the countdown is not 0, it displays the length of the current temperature countdown and the current temperature. The first two digits are flashing; enter the state of 00:00 current temperature setting countdown hours...
  • Page 14 6.2. Dual point calibration Due to the influence of ambient temperature, humidity, and pot structure, the water bath has a certain deviation in temperature measurement. In order to improve the measurement and control accuracy, each single instrument is calibrated before shipment. Includes two calibration options -- low temperature point and high temperature point.

  • Page 15: Faults

    Operation Display Select the menu option Select the high temperature point calibration setting menu option Press set to enter the calibration value Enter the reference thermometer value Press to store the calibration value, or the setting is invalid. The setting will exit automatically after 10S without operation Restart the device after high and low temperature points calibration.

  • Page 16: Technical Data

    No routine maintenance is required except for cleaning. Clean the outside of the equipment with a damp cloth soaked in soap, dish washing liquid or alcohol. Wait for dry before continuing to use. There are no user serviceable parts inside the unit. 9.
  • Page 17 目 录 前言 符合性声明 1. 安全说明 2. 开箱指引 3. 安装 3.1. 仪器安装 3.2. 仪器摆放 3.3. 电源供应 4. 操作说明 4.1. 操作规范 4.2. 操作设置 4.3. 校准 5. 故障排除 6. 清洁与维护 7. 技术参数 8. 保修 请仔细阅读说明书并在说明书的操作指导下安全使用本仪器。 外形和性能指标如有变动，概不另行通知。...

  • Page 18: 符合性声明

    前言 欢迎使用《恒温水浴器使用说明书》。用户在使用本仪器前应仔细阅读本 说明书，了解相关注意事项，并按照说明书中的指导和规范进行操作。 符合性声明 2014/35/EU EN61010-1; 2014/30/EU EN55011/B, EN61326-1和 YY91037-99 标准的相关要求...

  • Page 19: 安全说明

    1. 安全说明 • 为保证安全，使用本仪器前请确认电源插座接地良好。 • 使用时必须先加水到内锅里，再接通电源。 • 避免干烧。 • 以下标志在设备和使用说明书中表示： 注意：表面在使用期间和使用后可能会很热。 注意：必需接地。 2. 开箱指引 • 请小心拆除包装并检查仪器 • 如果发现任何破损，请填写破损报告并立即通知货运公或联系供货商。 注意： • 如果设备/适配器有明显损坏，请不要连接电源线。 • 包装清单 型号 Ironman Ⅲ 主机 1台 透明盖子 1个 托盘 1个 电源线 1条 使用说明书 1本...

  • Page 20: 仪器安装

    ① ② ③ ④ ⑤ ⑦ ⑥ ① 透明盖子 ② 不锈钢内锅 ③ 控制面板 ④ 水浴器主体 ⑤托盘 ⑥排水接口 ⑦把手 3. 安装 3.1. 仪器安装 水浴器有三个主要组成部分：水浴器主体、透明盖子和托盘。托盘支撑 脚需朝下放置，确保内锅与托盘之间存在间隙。 注意： • 为达到最佳的温度稳定性，在使用水浴器时应该避免托盘与内锅的侧 面直接接触。 • 在使用过程中，透明盖子可能会变热，仅可通过把手提起盖子。 • 盖子有一个通风孔/温度计孔，不要密封该孔，避免内部积聚压力。 3.2. 仪器摆放 将水浴器置于水平且周围无易燃物品的桌面上,确保电源插头和开关容易 触及。...

  • Page 21: 电源供应

    3.3. 电源供应 - 检查电源插头标签上的电源电压和插头类型是否与您的电源插座相符， 电源插座必须接地。 - 若要断开设备与电源的连接，请从电源插座上拨出电源插头。 4. 操作说明 4.1. 操作规范 4.1.1避免干烧 避免在内锅没有水的情况下使用水浴器，干烧会影响水浴器关键部件的 使用寿命。 水浴器内置的干烧保护程序，在大多数的情况下都能够检测到干烧现象， 并阻止水浴器继续加热。在这种情况下，显示板会显示” ”并响起 警报声。如果干烧保护程序未能够检测到干烧现象，内置的温控保护开 关会在加热到一定温度时断开加热，保护水浴器。 注意： 干烧保护程序默认为开启。 如果水浴器出现干烧的情况，即使干烧保护装置切断了电源，内锅的表面 温度也会很高。在内锅冷却之前不要触碰内锅。 4.1.2 排水 - 在排水之前，先断开设备与电源的连接，拨出电源插头，再让水温降 至安全温度。 - 采取适当的预防措施，防止水意外溢出。 排水操作如下： 1.把排水管按照图示方向插进排水接口 ①排水管 ②排水接口 ② ①...

  • Page 22: 操作设置

    2.排水结束后按照图示箭头方向按下排水接口的锁紧扣，然后快速拔出 排水管。 4.1.3 使用透明盖子 - 当温度设置在60℃以上时，盖上透明盖子可以保证正常的温度控制， 同时保证水温达到设定值。 - 使用透明盖子可以避免过量的水份蒸发。 4.1.4 使用托盘 - 使用托盘可以改善容器内的温度控制。 - 不要将瓶口容器或其它物品直接放入不锈钢内锅，避免与内壁直接接 触。 4.2. 操作设置 4.2.1 控制面板 ③ ② ① °C °F ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩...
  • Page 23 ① 预设程序按键 ② 设置按键 ③ ℃指示灯 ④ 加热指示灯 ⑤ 报警指示灯 ⑥ ℉指示灯 ⑦ 启动/关闭加热按键 ⑧ 倒计时按键 ⑨ 过温保护按键 ⑩ ℃/℉切换按键 4.2.2 启动/关闭加热设置 当面板显示OFF和当前温度时，水浴器处于非加热状态；当面板显示倒计 时时间和当前温度时，水浴器处于加热状态。 按 切换启动/关闭加热。 示例：50.0 启动加热，显示- - - - ＆ 当前温度 操作 面板显示 水浴器处于非加热状态 OFF＆当前温度 启动加热，显示当前温度，倒计时关闭 - - - - ＆50.0 关闭加热，显示...
  • Page 24 （图1） 操 作 进入一级菜单 进入温度设置子菜单 进入温度设置子菜单 设置温度值 保存设置并退出，显示当前温度/OFF 4.2.4 预设程序设置和调用 水浴器有3个预设温度按键 可用于设置或调用常用的温度 设置。预设程序在调用前需先设置加热温度。 设置预设程序步骤如下： 示例：预设P1程序。预设温度为50.0℃，当前温度为37.0℃； 操作 选择需要设置的预设程序按键 设置预设加热温度 保存设置并退出，显示当前温度 /OFF 调用预设程序步骤如下： 示例：调用预设P1 程序； 操作 选择需要设置的预设程序按 确认选择预设程序，显示当前温度/OFF 4.2.5.℃/℉切换设置 当℃指示灯亮时，温度单位为℃；当℉指示灯亮时，温度单位为℉。 设置步骤如下： 示例：由℃切换为℉； 操作 ℉指示灯亮起...
  • Page 25 操 作 进入过温设置菜单 设置过温保护温度 保存设置并退出，显示当前温度/OFF 如果液体温度超过过温保护温度，水浴器将停止加热，显示 并发出 警报声。可通过以下操作关闭警报： - 关闭电源，警报关闭，待水温降至过温保护温度以下，重启机器，； - 加入冷水，待水温降至过温保护温度以下，警报关闭； - 将过温保护温度设置至水温以上，警报关闭。 4.2.7. 倒计时设置 倒计时的设定范围为0~99小时59分钟。 倒计时结束后会发出3声报警声并停止加热，面板显示OFF。 注意： 1. 只有在加热状态才会进行倒计时，停止加热即停止倒计时； 2. 当水浴器处于加热状态时，保存倒计时设置后，倒计时立即开始； 3. 当水浴器处于非加热状态时，保存倒计时设置后，需按下“启动/关闭 加热按键”开始倒计时； 4. 倒计时设置与温度设置无关。在设置倒计时，需考虑加热到设置温度 所需的时间。 倒计时设置步骤如下： 示例：倒计时时间由0设置为1小时10分钟；...
  • Page 26 操 作 面板显示 当倒计时为0 时，显示----和当前温度， ---- 当前温度 倒计时关闭；当倒计时非0 时，显示倒 计时长和当前温度 前两位数字跳动，进入设置倒计时小时状态 00:00 当前温度 01:00 当前温度 设置倒计时时间 01:00 当前温度 后两位数字跳动，进入设置倒计时分钟状态 设置倒计时时间 01:10 当前温度 按 键保存设置，否设置无效，保存设置 01:10 当前温度 后倒计时立即开始，无操作10S 后自动退出 设置 4.2.8 干烧保护设置 设备启动时，干烧保护功能自动开启。当系统检测到内锅处于干烧状态 会停止加热并发出报警声。 4.3. 校准 4.3.1 校准条件 为保证精确的校准结果，需要良好的校准条件： - 温度计精度为水浴器显示精度10倍以上； - 在没有空气对流，稳定的环境温度（+/-1ºC）下进行校准；...
  • Page 27 操 作 进入一级菜单 选择低温点校准子菜单 进入低温点校准子子菜单 根据内锅液体实际温度校准温度值 按 保存设置，否则设置无效 无操作5s后自动退出设置 高温点校准步骤如下： 示例：校准前面板显示95℃，内锅液体实际温度98.0℃； 校准后面板显示97.7℃，内锅液体实际温度98.0℃； 操 作 进入一级菜单 选择高温点校准子菜单 进入高温点校准子菜单 根据内锅液体实际温度校准温度值 按 保存设置，否则设置无效 无操作5s后自动退出设置 高低温校准后重启设备，等待内锅液体温度稳定，检测校准是否合格。...

  • Page 28: 故障排除

    5. 故障排除 故障现象 可能原因 解决方法 测温传感器短路 检查温度传感器或主板。 测温传感器开路 检查温度传感器是否插好。 过温报警 1.降低锅内水温。 1.锅内起始水温高于OTP值。 2.重新设置OTP值。 2.OTP设置是否过低。 干烧报警，锅内无水或水量 关机，并添加水。 少于最小水量。 6. 清洁与维护 正确地使用和维护仪器，使其处于良好的工作状态，有利于延长使用寿命。 清洁和维护之前必须切断电源。 除清洁外，无需常规维护。用醮有肥皂液、洗洁精或酒精的湿布清洁设备 的外部，晾干后再继续使用。注意不要使用带腐蚀性的化学试剂进行清洁。 内部元件无需维护更换。 7. 技术参数 型号 lronmanⅢ 输入电压 AC100~120V/ AC200~240V 50/60Hz 功率/ W 1000 温度范围/℃ (在标准大气压下) 室温+5～99.9 稳定性/℃ ±0.3 温度显示精度/℃...
  • Page 29 8. 保修 根据本公司保修规定本机保修 2 年。保修期内如果有任何问题请联络您 的供货商，您也可以将仪器附发票和故障说明直接发至我们公司，经我 方事先确认后运费由贵方承担。保修不包括零件的自然磨损，也不适用 于由于过失、不当操作或者未按操作说明书使用和维护引起的损坏。 3.7.915013000...

This manual is also suitable for:

Ironman iii
