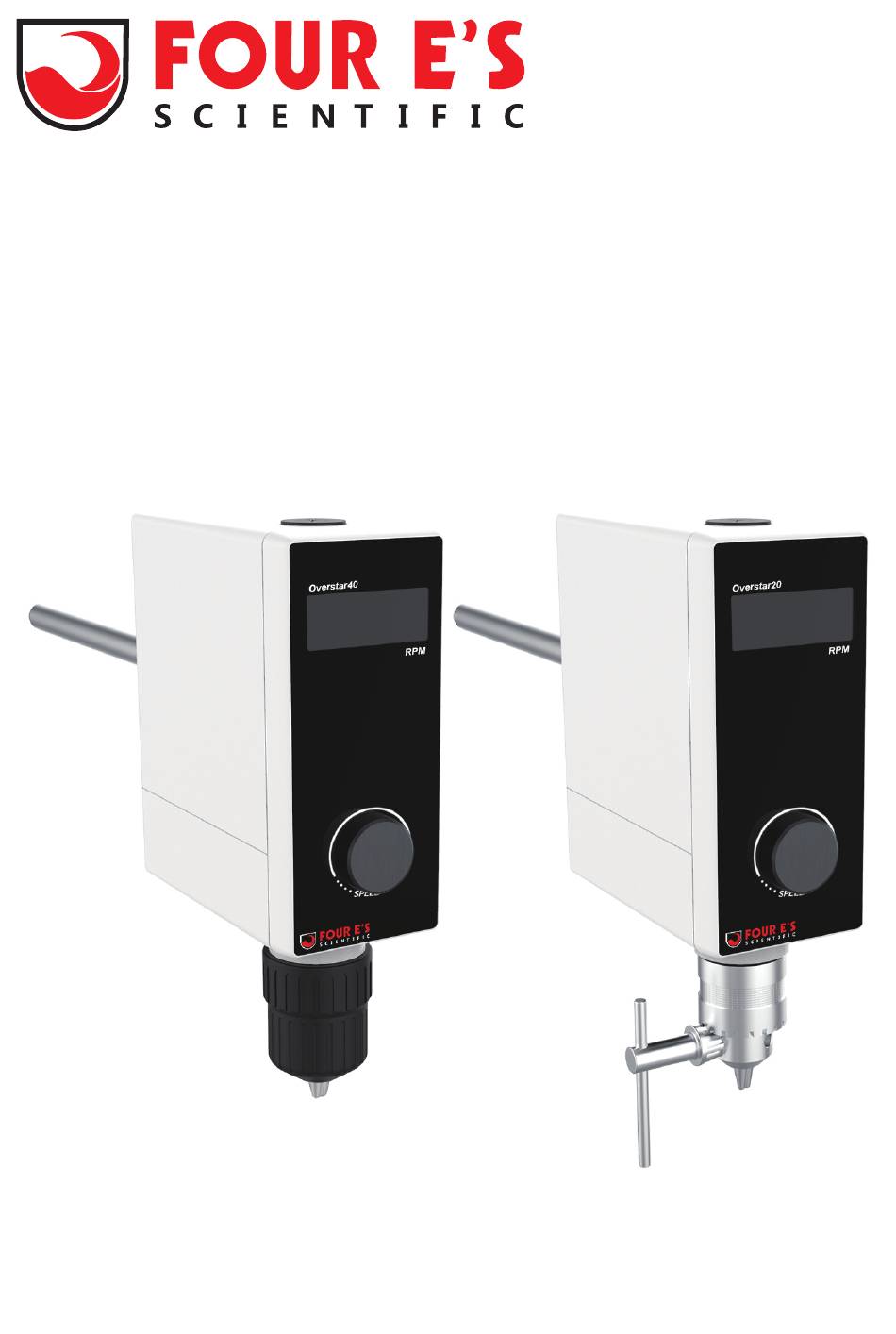

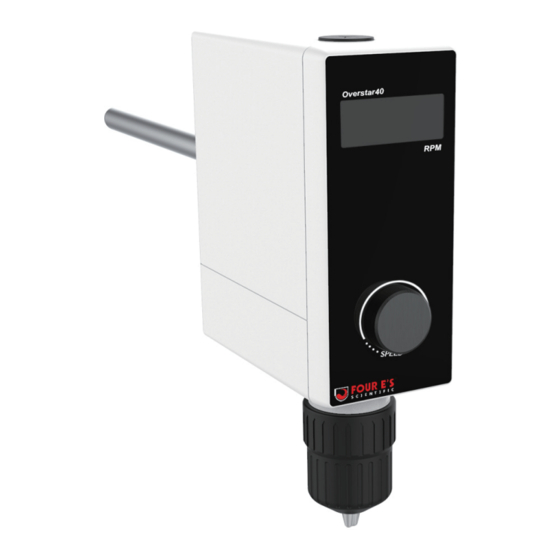

- Page 1 Operating Instructions 操作说明书 OHS-20D / OHS-40D Overstar20/ Overstar40 Overhead Stirrer 顶置搅拌器...
-
Page 2: Table Of Contents
Contents Declaration of conformity Safety instructions Correct use Unpacking Operating instructions Switch on and run Faults Error codes Maintenance and cleaning Technical data Warranty... -
Page 3: Declaration Of Conformity
Declaration of conformity We declare under our sole responsibility that this product is in compliance with the regulations 2014/35/EU, 2006/42/EC and 2014/30/EU and conforms to the standards or normative documents: EN 61010-1, EN 61010-1-2-051, EN 61326-1, EN 60529 and EN ISO 12100. Safety instructions /// General information •... - Page 4 /// Instrument design • The instrument is not suitable for hand-held operation. • The high torque requires particular care in the choice of stand, cross sleeve and anti-rotation element for the agitating vessel. • Set up the stand in a spacious area on an even, stable, clean, non-slip, dry and fireproof surface.
- Page 5 cause of the imbalance. If there is still imbalance, return it to the dealer or the manufacturer along with a description of the fault. • If the instrument is operated too long in over load or if the ambient temperature is too high, the instrument switches off permanently. •...
-
Page 6: Correct Use
Reduce the speed if: - the medium splashes out of the vessel because the speed is too high - the instrument is not running smoothly - the instrument begins to move around because of dynamic forces - an error occurs. - agitating vessel relative displacement as a result of mechanical resonance Do not touch rotating parts during operation! -
Page 7: Unpacking
Unpacking /// Unpacking • Please unpack the device carefully • In the case of any damage a detailed report must be sent immediately (post, rail or forwarder). Note: Do not connect the power supply if the device is visibly damaged. /// Delivery scope Items Overhead stirrer (including the extension arm) -
Page 8: Operating Instructions
Operating Instructions ① ② ⑥ ⑤ ⑫ A-type B-type ① LED display ② Knob ③ DC Power port ⑨ ④ Main switch ⑤ Chuck key (Type-B) ⑦ ⑥ Chuck with key (Type-B) ⑦ Handle (left-right) ④ ③ ⑧ Stainless steel stand ⑨... -
Page 9: Switch On And Run
/// Securing the universal plate stand Firstly, manually screw the stainless steel stand (⑧) with the nut (⑪) into the corresponding threaded hole on the baseplate (⑩). Then tighten the nut (⑪) clockwise with your wrench. Finally, check whether the stainless steel rod is firmly fixed on the baseplate. -
Page 10: Faults
• If not sure whether the speed is proper or not , set the speed adjustment knob (②) to the lowest speed (left hand position). Press the knob (②) to start or stop the stirring. Faults • The device can’t work when switch on. - Check if the power cord is connected correctly. -
Page 11: Technical Data
Foodstuffs water containing tenside Fuels water containing tenside For materials which are not listed, please request information from our application support. Technical data Model OHS-20D OHS-40D Voltage [V] 100 V-240V 100 V-240V Frequency [Hz] 50/60 50/60 Max. input power [Hz]... -
Page 12: Warranty
Warranty You have purchased an original laboratory machine which meets the highest engineering and quality standards. In accordance with our warranty conditions, the warranty period is 24 months from our shipment. For claims under the warranty, please contact your local dealer. You may also send the machine directly to our works, enclosing the delivery invoice and giving reasons for the claim. - Page 13 目 录 符合性声明 安全说明 正确使用 开箱 操作说明 开机运行 故障排除 错误代码 清洁与维护 技术参数 保修...
-
Page 14: 符合性声明
符合性声明 我公司自行负责声明本产品符合 2014/35/EU, 2006/42/EC,2014/30/EU 和 2011/65/EU指令，并符合以下标准或标准性文档：EN 61010-1, EN 61010-2-010, EN 61010-2-051,EN 61326-1, EN 60529 和 EN ISO 12100. 安全说明 /// 一般信息 • 操作仪器前请认真阅读使用说明并遵守安全操作规范。 • 请将本使用说明放置于使用者方便查阅的地方。 • 确保只有受过相关训练的人员才能操作本仪器。 • 请遵守安全规范、人身安全和事故防止等相关规范。 • 由于不同的实验中可能选择使用各种仪器、搅拌桨、搅拌容器以及不同 的介质；我们无法仅仅通过产品的安全设计保证使用者的安全；例如： 玻璃器皿或其他搅拌容器可能由于机械应力的作用而破碎；可能因其 放置不稳而打碎；也可能因加速过快或者搅拌桨和搅拌容器间隙过小 导致其破碎。破碎的玻璃容器或者转动的搅拌桨都有可能伤害到使用者。 因此，操作人员需要采取其他的安全防护措施。 • 本仪器仅适用于对处理过程中产生的能量不发生危险反应的介质；同时 被处理的物质也不能与其他方式产生的能量反应，如光照。 • 请勿在易爆的环境或水下操作使用本仪器；请勿使用本仪器处理危险的 介质。... - Page 15 /// 选配件 • 确保仪器和配件免受挤压和碰撞。 • 每次使用前请检查仪器和配件并确保无损，请勿使用损毁的仪器和配件。 • 只有使用机器原装选配件才可确保安全。 • 更换搅拌桨以及安装配件前，必须将电源开关置于关闭位置或者断开电 源。 /// 仪器保护 • 搅拌输出轴和介质间可能存在的静电可产生直接的危险。 • 搅拌过程中出现电源中断或者机械中断后仪器不会自动重启。 • 请注意操作中马达表面(散热片)和轴承的某些部分可能处于高温状态。 • 请勿堵塞仪器或马达上的通风槽以及散热片。 • 请勿撞击搅拌桨的底端部位以及钻夹头棘齿，即便是轻微的损坏都可能 导致搅拌桨输出轴的不平稳。 • 请确保设备支架台不会因仪器搅拌而移动。 • 输出轴和钻夹头尤其是搅拌桨的不平衡可导致仪器和整个装置共振从而 导致玻璃器具和搅拌容器的破碎。这有可能对操作者造成伤害，也可能 损坏搅拌桨。该情况下，请更换搅拌桨以矫正所出现的不平衡。如果更 换搅拌桨后问题没有改善，请附问题说明将问题设备仪器发送至您的销 售商或厂家检查。 • 如果仪器长时间过载操作或者周边温度过高，仪器会自动关闭电机停止 工作。 • 即使在维修时，也只有经过专门培训的专业人员才能打开仪器。打开仪 器前，请拔下电源。仪器拔下电源后内部某些带电部件可能仍处于带电 状态，请静止一段时间后再打开仪器。 /// 实验步骤 •...
-
Page 16: 正确使用
根据所处理的介质种类，在操作仪器时请佩戴合适的防护装备； 注意以下可能出现的危险： - 液体溅出。 - 零部件飞出。 - 身体、头发、衣物被勾住。 请注意下列危险： - 易燃介质 - 由于机械震荡导致的玻璃容器的破碎。 - 由于容器没有固定发生位移导致容器破碎。 出现以下状况时，请降低转速： - 由于转速过高导致液体溅出。 - 仪器转动不平稳。 - 由于动力导致仪器开始移动。 - 仪器出现故障。 - 机器共振导致容器发生相对位移。 操作中请勿触摸转动的部件！ /// 电源/关机 • 只有拔下仪器电源插头才能完全切断电源。 • 电源插座必须易于操作. • 输入电压必须与仪器铭牌上标示的电压一致。 正确使用 /// 应用 • 通过配置不同的搅拌桨可用于混合/搅拌低粘度到高粘度的液体介质。 设计用途：固定于支架... - Page 17 开箱 /// 开箱检查 • 请小心拆除包装并检查仪器 • 如果发现仪器有任何破损，请填写破损报告说明并立即通知销售商或货 运公司。 注意：如果设备有明显损坏，请不要连接电源线 /// 包装清单 项目 数量 主机（含支臂杆） 电源适配器 四叶搅拌桨 夹头保护套 用户手册...
-
Page 18: 操作说明
操作说明 ① ② ⑥ ⑤ ⑫ A型 B型 ①LED显示 ②调节旋钮 ⑨ ③DC插座 ⑦ ④电源开关 ⑤夹头钥匙（B型） ④ ③ ⑥带钥钻夹头（B型） ⑦手拧把手 ⑧ ⑧不锈钢杆 ⑨十固定夹 ⑩底板 ⑩ 螺母 ⑪ 手拧钻夹头（A型） ⑫ ⑪... -
Page 19: 开机运行
///安装设备支架台 首先将带有螺母（⑪）的不锈钢杆（⑧）手动按照对应的螺纹孔旋进设 备架底板（⑩）上，然后使用活动扳手（需自备）将螺母（⑪）顺时针 方向拧紧。最后检查不锈钢杆是否牢固固定在底板上。 ///将搅拌器主机固定于支架 首先将十字固定夹（⑨）固定在不锈钢杆（⑧）上高度根据容器体积需 求调节，调节好高度之后拧紧手拧把手（⑦），将搅拌器主机支臂杆固 定在十字固定夹（⑨）另外一个槽上，拧紧十字固定夹（⑨）上面的手 拧把手（⑦）。 使用前，请检查搅拌器是否牢固的固定在所需的位置，并周期性的检查。 只有当搅拌器停止运转，电源断开时才可以调整搅拌器位置。 ///固定搅拌桨 A型夹头：顺时针转拧松夹头，将搅拌桨杆插入A型手拧钻夹头（⑫）安 装孔位，逆时针转拧紧手拧钻夹头（⑫）。只有在仪器停止运 转并断开电源时才可以更换搅拌桨。 B型夹头：使用夹头钥匙（⑤）逆时针拧松夹头，将搅拌桨杆插入钻夹头 （⑥）安装孔位，使用夹头钥匙（⑤）扳手顺时针拧紧钻夹 头。只有在仪器停止运转并断开电源时才可以更换搅拌桨。 试运行 • 确保机器所需电压符合电源电压。 注：如果符合上述条件，插上电源即可开启仪器进行操作。 如果上述条件未能满足，将无法保证安全操作，有可能导致仪器损坏。 • 打开仪器电源开关（④），所有 LED 显示（①）亮起，然后，几秒后 屏幕显示上次操作的转速设定值。确保速度设定值适于所处理的介质。 • 如果无法确定转速是否适中，将调速旋钮（②）旋转至最低转速位置 (左手位置)。按下调速旋钮（②）启动或者关闭搅拌功能。... -
Page 20: 故障排除
故障排除 • 开机时设备无法工作 - 检查电源线是否连接正确 - 检查DC插头是否断开或松动 错误代码 错误代码 错误描述 现 象 解决方案 电机堵转 马达停止转动 关闭电源 电机转速过高 蜂鸣器报警 重新启动 电机负载过高 清洁与维护 本仪器无需特殊保护。只会出现零部件的自然磨损及磨损后可能的偶然 统计失效。 维修 在送检您的仪器之前，请先清洁并确保仪器内无任何对人健康有害的物 料残留。 如需维修服务,请使用原包装箱妥善包装后将仪器寄回。如原包装不存在 时请采用合适的包装。 清洁 - 清洁仪器须断开电源！ - 清洁仪器时请佩戴防护手套。 - 清洁时，请勿将电子设备放置于清洁剂中。 - 清洁时，请勿让潮气进入仪器。 - 清洁仪器时请仅用本公司认可的清洁液: 含活性剂的水溶液和异丙醇。 染料... -
Page 21: 技术参数
技术参数 Overstar40 型号 Overstar20 输入电压V 100 V-240V 100 V-240V 频率[Hz] 50/60 50/60 最大输入功率W 额定负载时转速范围 0/50-2000 0/50-2000 调速/步幅（rpm） 无极调速，步幅10rpm 无极调速，步幅10rpm 转速精度偏差 ±1% ±1% 搅拌输出轴最大扭矩N.cm 最大搅拌量（H₂O）[L] 最大粘度mPas 10,000 50,000 转速显示 保护等级DIN EN60529 IP42 IP42 过载保护 是 是 电机保护 是 是 允许环境温度℃ 5-40 5-40 允许环境湿度% 钻夹头夹持范围mm...
