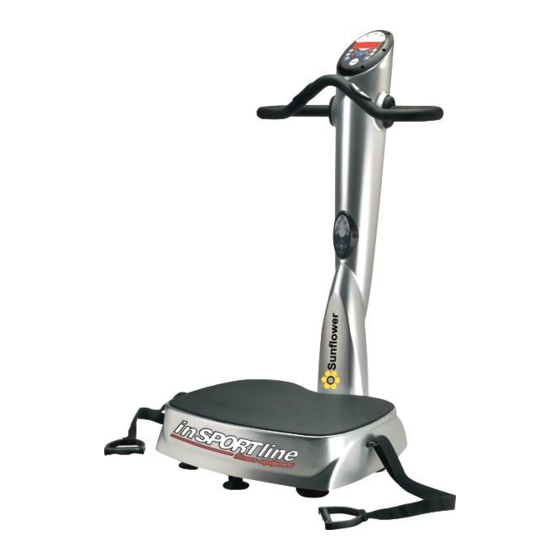

Vibrating machine
Hide thumbs Also See for Sunflower IN 2142:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 104

Quick Links

Download this manual
All manuals and user guides at all-guides.com

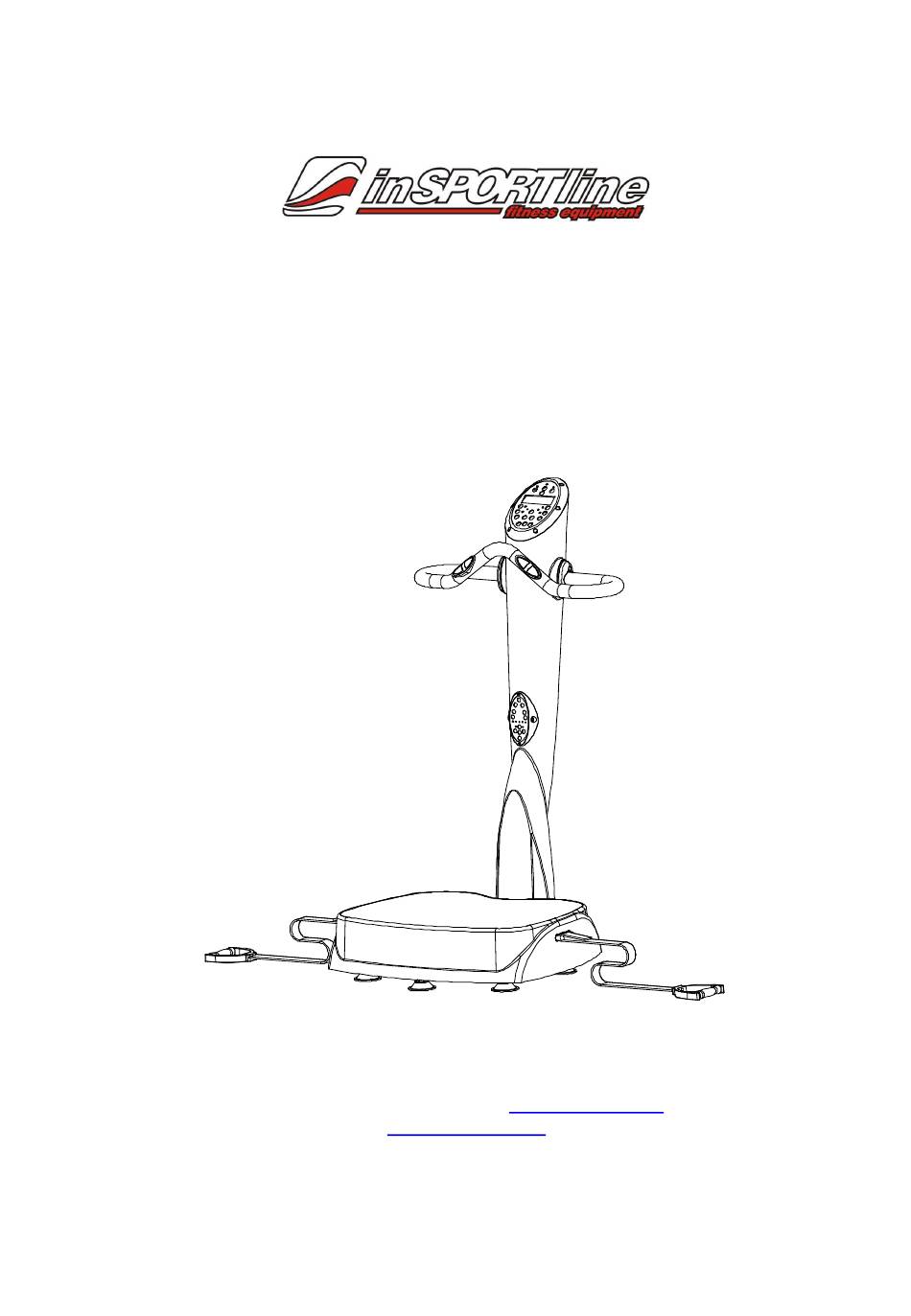

CZ - Vibrační stroj inSPORTline Sunflower
IN 2142
(PV-AC2610)
UŽIVATELSKÝ MANUÁL
Dodavatel CZ
SEVEN sport s. r. o.
Dělnická 957, Vítkov 749 01,
www.insportline.cz
Info@insportline.cz
- 1 -

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Sunflower IN 2142 and is the answer not in the manual?

Questions and answers

Related Manuals for Insportline Sunflower IN 2142

Summary of Contents for Insportline Sunflower IN 2142

  • Page 1 All manuals and user guides at all-guides.com CZ - Vibrační stroj inSPORTline Sunflower IN 2142 (PV-AC2610) UŽIVATELSKÝ MANUÁL Dodavatel CZ SEVEN sport s. r. o. Dělnická 957, Vítkov 749 01, www.insportline.cz Info@insportline.cz - 1 -...

  • Page 2: Bezpečnostní Opatření

    All manuals and user guides at all-guides.com BEZPEČNOSTNÍ OPATŘENÍ Děkujeme vám za zakoupení tohoto produktu. Přestože jsme vyvinuli velké úsilí, abychom zajistili kvalitu každého produktu, mohou se vyskytnout občasné chyby a/nebo opomenutí. Kdykoli zaregistrujete nějakou poruchu nebo chybějící část, kontaktujte prosím místo nákupu. Určitě...
  • Page 3 All manuals and user guides at all-guides.com VZHLED Ⅰ Ⅱ - 3 -...
  • Page 4 All manuals and user guides at all-guides.com SEZNAM ČÁSTÍ PRO SESTAVENÍ SOUČÁSTKY - 4 -...
  • Page 5 All manuals and user guides at all-guides.com Kroky pro sestavení KROK 1- Namontujte sloupek na základnu - 5 -...
  • Page 6 All manuals and user guides at all-guides.com Φ10 - 6 -...
  • Page 7 All manuals and user guides at all-guides.com C/ Připojte pod sloupek krycí desku pomocí plastového šroubu. - 7 -...
  • Page 8 All manuals and user guides at all-guides.com KROK 2- Dosaďte řidítka na sloupek - 8 -...
  • Page 9 All manuals and user guides at all-guides.com ČINNOST OVLÁDACÍHO PANELU OVLÁDACÍ PANEL： ： ： ： ČAS：30S、 、 、 、 90S、 、 、 、 180S NASTAVENÍ KMITOČTU：35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz ODPOČÍTÁVÁNÍ：180S~ 0S NASTAVENÍ...
  • Page 10 All manuals and user guides at all-guides.com ZAČÍNÁME [ ■ ], PROGRAM Upozornění a přemísťování stroje Když stojíte na vibrační části stroje, musíte mít vždy rovnováhu. Nikdy se nepouštějte řidítek nebo netlačte řidítka silou. Používejte je pouze pro udržení rovnováhy, za účelem odporu proti sloupku.
  • Page 11 All manuals and user guides at all-guides.com Přemísťování stroje 1. Toto je správný způsob přemísťování 2. Následující způsoby přemísťování jsou zakázány, protože mohou jednoduše zničit sloupek Pozice 1 Pozice 2 Pozice 3 - 11 -...
  • Page 12 All manuals and user guides at all-guides.com INSTRUKCE PRO CVIČENÍ A/ Posilování A01 Dřep A 02 Hluboký podřep A 03 Dřep v širokém postoji A 04 Výpad A 05 Lýtka - 12 -...
  • Page 13 All manuals and user guides at all-guides.com A 06 Tricepsy A 07 Bicepsy A 08 Tah A 09 Přední zvedání A 10 Ramena - 13 -...
  • Page 14 All manuals and user guides at all-guides.com A 11 Spodní břišní svaly A 12 Břišní svaly ve stoje A 13 Boční břišní svaly A 14 Kliky A 15 Sed - leh - 14 -...
  • Page 15 All manuals and user guides at all-guides.com A 16 Zádový sval B/ Protahování B 01 Protažení koleních šlach B 02 Protažení čtyřhlavého svalu B 03 Protažení lýtka B 04 Protažení přitahovače - 15 -...
  • Page 16 All manuals and user guides at all-guides.com B 05 Protažení ramen B 06 Protažení prsních svalů C/ Masáž C 01 Masáž lýtek C 02 Masáž horní části paží C 03 Masáž přitahovače - 16 -...
  • Page 17 All manuals and user guides at all-guides.com C 04 Masáž přitahovače D/ Relaxace D 01 Relaxace pro ramena a krk D 02 Uvolnění spodní části zad D 03 Uvolnění horní části těla D 04 Uvolnění krku - 17 -...
  • Page 18 All manuals and user guides at all-guides.com SCHÉMATICKÁ KRESBA - 18 -...
  • Page 19 All manuals and user guides at all-guides.com SEZNAM ČÁSTÍ Číslo Položka Číslo Položka - 19 -...
  • Page 20 All manuals and user guides at all-guides.com - 20 -...
  • Page 21 All manuals and user guides at all-guides.com DIAGRAM ELEKTRICKÉHO OBVODU m ot or t or oi ds - 21 -...
  • Page 22 Prodávající poskytuje na tento výrobek následující záruky: Záruka se nevztahuje na závady vzniklé: Upozornění: ZÁRUČNÍ A POZÁRUČNÍ SERVIS ZAJIŠŤUJE: SEVEN SPORT s. r. o., Dělnická 957, 749 01 Vítkov www.insportline.cz tel: +420 556 770 191, email: servis@insportline.cz - 22 -...
  • Page 23 All manuals and user guides at all-guides.com SK - Vibračný stroj inSPORTline Sunflower IN 2142 (PV-AC2610) Dodávateľ SK: inSPORTline s.r.o., Bratislavská 36, Trenčín obchod@insportline.sk www.insportline.sk - 23 -...

  • Page 24: Bezpečnostné Pokyny

    All manuals and user guides at all-guides.com Bezpečnostné pokyny Prosíme, pozorne si prečítajte tento návod na použitie pred tým, ako začnete prístroj používať. Tento manuál by mal byť k dispozícii pre budúce referencie aj potom, čo ste si ho prečítali. Zároveň Vás žiadame, aby ste dodržiavali nasledovné bezpečnostné...
  • Page 25 All manuals and user guides at all-guides.com Zariadenie nie je vhodné používať pri : • • • • • • • • • • • • - 25 -...
  • Page 26 All manuals and user guides at all-guides.com Vzhľad Ⅰ Ⅱ - 26 -...
  • Page 27 All manuals and user guides at all-guides.com Zoznam montážnych dielcov Ručné náradie - 27 -...
  • Page 28 All manuals and user guides at all-guides.com Montážny postup 4.1 KROK 1: Inštalácia stĺpu do podstavca - 28 -...
  • Page 29 All manuals and user guides at all-guides.com Φ10 Podložka M10 Matica - 29 -...
  • Page 30 All manuals and user guides at all-guides.com - 30 -...
  • Page 31 All manuals and user guides at all-guides.com KROK 2 : Montáž rukoväte k stĺpu - 31 -...
  • Page 32 All manuals and user guides at all-guides.com Obsluha konzoly Konzola： ： ： ： TIME(čas)： ： ： ： 30S、 、 、 、 90S、 、 、 、 180S FREQUENCY (rýchlosť)： ： ： ： 35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz COUNT DOWN (odpočítavenia)：...

  • Page 33: Spustenie Stroja

    All manuals and user guides at all-guides.com Spustenie stroja ， PROGRAM Výstrahy a presúvanie stroja 7.1 Výstrahy Pozícia 1 Pozícia 2 Pozícia 3 - 33 -...
  • Page 34 All manuals and user guides at all-guides.com Presúvanie stroja Pozícia 1 Pozícia 2 Pozícia 3 - 34 -...
  • Page 35 All manuals and user guides at all-guides.com Inštrukcie pre cvičenie Silové cviky A01 Podrep A02 Hlboký podrep A03 Široký podrepový postoj A04 Výpad A05 Odporové cvičenie - 35 -...
  • Page 36 All manuals and user guides at all-guides.com A 06 Tricepsové cvičenie - sklon A 07 Bicepsové cvičenie – natáčanie A 08 Pokrčenie a ťahanie A 09 Predpaženie A 10 Zatláčanie na ramená - 36 -...
  • Page 37 All manuals and user guides at all-guides.com A 11 Spodná časť brucha A12 Brušné svaly v stoji - 37 -...
  • Page 38 All manuals and user guides at all-guides.com A13 Postranné brušné svalstvo A 14 Spevňovanie A 15 Brušné svalstvo A 16 Úklonové cvičenia - 38 -...
  • Page 39 All manuals and user guides at all-guides.com B/ Naťahovacie cviky B 01 Rozťahovanie B 02 Naťahovanie štvorstranného svalu B 03 Naťahovanie lýtkového svalstva B 04 Naťahovanie stehenných svalov B 05 Naťahovanie ramena - 39 -...
  • Page 40 All manuals and user guides at all-guides.com B 06 Cvičenie pre hornú časť a ramená C/ Masážne cviky C 01 Masáž lýtkového svalstva C 02 Masáž ramien C 03 Masáž nôh - 40 -...
  • Page 41 All manuals and user guides at all-guides.com C 04 Masáž bokov D/ Relaxačné cviky D 01 Relax ramien a krku D 02 Relax spodnej časti chrbta D 03 Relax hornej časti chrbta D 04 Relax chrbtice - 41 -...
  • Page 42 All manuals and user guides at all-guides.com Výkres dielcov - 42 -...
  • Page 43 All manuals and user guides at all-guides.com 10. Zoznam dielcov 备 注 - 43 -...
  • Page 44 All manuals and user guides at all-guides.com Elektroschéma m ot or t or oi ds - 44 -...

  • Page 45: Záručné Podmienky

    All manuals and user guides at all-guides.com Záručné podmienky Záruka sa nevzťahuje na závady vzniknuté: Upozornenie: inSPORTline, s.r.o. - 45 -...
  • Page 46 All manuals and user guides at all-guides.com PL - Urządzenie inSPORTline Sunflower IN 2142 (PV-AC2610) INSPORTLINE PL Ul .Kantorowicak 400 , 31-763 Kraków Tel/fax 012/ 417-38-50 012/645 60 00 www.insportline.pl biuro@insportline.pl - 46 -...
  • Page 47 All manuals and user guides at all-guides.com ŚRODKI BEZPIECZEŃSTWA PRZECIWWSKAZANIA: - 47 -...
  • Page 48 All manuals and user guides at all-guides.com CECHY Ⅰ Ⅱ - 48 -...

  • Page 49: Lista Części

    All manuals and user guides at all-guides.com LISTA CZĘŚCI NARZĘDZIA - 49 -...
  • Page 50 All manuals and user guides at all-guides.com KROKI MONTA U KROK 1 – Przymocuj kolumnę do ramy podtawy. 1) Połącz przewody (ewenątrz Kolumny i Ramy Podstawy) i włóż je do kolumny. Następnie przymocuj kolumnę do ramy podstawy. - 50 -...
  • Page 51 All manuals and user guides at all-guides.com Przymocuj Kolumnę do ramy podstawy używając 4 uszczelek Φ10 （ ） （ ） - 51 -...
  • Page 52 All manuals and user guides at all-guides.com 3) Przymocuj pokrywę deski pod kolumną plastikowym ryglem. - 52 -...
  • Page 53 All manuals and user guides at all-guides.com KROK 2 – Istalacja uchwytów do kolumny Przymocyj uchwyty do kolumny u ywając 4 rygli - 53 -...
  • Page 54 All manuals and user guides at all-guides.com KONSOLA KONSOLA: 30S、 、 、 、 90S、 、 、 、 180S CZAS: USTAWIENIA CZĘSTOTLIWOŚCI: 35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz ODLICZANIE: 180S~ 0S H/CZĘST L/CZĘST: L/H USTAWIONE PROGRAMY: P1~ P4 START 1.
  • Page 55 All manuals and user guides at all-guides.com PROGRAM Naciśnij przycisk PROG, możesz wybrać ustawiony program P1-P4. OSTRZEŻENIA I PRZEMIESZCZANIE MASZYNY Zawsze musisz zachowywać równowagę, gdy stoisz na urządzeniu wibrującym. Nigdy nie wieszaj się za uchwyty, nie pociągaj ich mocno, używaj ich tylko do zachowania równowagi. A.
  • Page 56 All manuals and user guides at all-guides.com 2. Następujące sposoby przemieszczania urządzenia są zabronione ze względu na mo liwość zniszczenia kolumny. Pozycja 1 Pozycja 2 Pozycja 3 INSTRUKCJE DO ĆWICZEŃ A/ Wzmacnianie A01 Kucanie A 02 Głęboki przysiad - 56 -...
  • Page 57 All manuals and user guides at all-guides.com A 03 Kucanie z szeroko rozstawionymi nogami A 04 Wypad A05 Łydka A 06 Zanurzenie A 10 Nacisk barków - 57 -...
  • Page 58 All manuals and user guides at all-guides.com A 11 Dolny brzuch A 12 Stojący brzuch A 13 Boczny brzuch A 14 Pchanie A 15 Brzuszne chrupnięcie - 58 -...
  • Page 59 All manuals and user guides at all-guides.com A 16 Siad B ROZCIĄGANIE B 01 rozciąganie tylnych mięśni ud B 02 Rozciąganie mięśni czworogłowych B 03 rozciąganie łydki B 04 Rozciąganie przywodziciela - 59 -...
  • Page 60 All manuals and user guides at all-guides.com C MASA C 01 Masa łydek C 02 Masa górnej ręki C 03 Masa adduktora D RELAX D 01 relax barków i szyi D 02 Relaks górnej części ciała - 60 -...
  • Page 61 All manuals and user guides at all-guides.com D 03 Relaks pleców RYSUNEK CZĘŚCI - 61 -...
  • Page 62 All manuals and user guides at all-guides.com LISTA CZĘŚCI Część Ilość 备注 Część Ilość Podstawka ST3.8×20 śruba kolumna M10 nakrętka Rama podstawy Φ10 sprę ynowa uszczelka uchwyt M8 nakrętka Miejsce mocujące uchwyt Φ8 uszczelka Miejsce pasków M10×45 śruba deska Φ10 uszczelka Pianka uchwytu Φ10 sprężynowa uszczelka 44mm podstawka...
  • Page 63 All manuals and user guides at all-guides.com Duża konsola Φ5 sprężynowa uszczelka Mała konsola Φ5 uszczelka silnik M5X8 rygiel Deska mocująca przewody transduktory Podkładka uchwytu filtr PS pokrywa bazy przełącznik bezpiecznik PS przednia pokrywa Kabel zasilania Φ19X19 plastikowy rygiel ST3.8×16 rygiel M8×30 śruba nakrętka Φ12 sprężynowa uszczelka...
  • Page 64 All manuals and user guides at all-guides.com DIAGRAM OBWODU ELEKTRYCZNEGO Warunki gwarancji: Konserwacja: Regularnie wykonywać konserwację urządzenia na podstawie jego zu ycia, jednak co najmniej po 20 godzinach pracy urządzenia. Konserwacja obejmuje: 5. Kontrolę wszystkich ruchomych części urządzenia (osie, zagięcia umo liwiające ruch, itd.), czy m ot or są...
  • Page 65 Gwarancja obowiązuje tylko w tym punkcie sprzeda y, w którym wyrób zakupiono. Nie wyłącza , nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Data sprzeda y: Sprzedawca: Dostawca: INSPORTLINE PL Ul .Kantorowicka 400 , 31-763 Kraków Tel/fax 012/ 417-38-50 012/ 645 60 00 www.insportline.pl biuro@insportline.pl...
  • Page 66 All manuals and user guides at all-guides.com RO - Vibrare Machine inSPORTline Sunflower IN 2142 (PV-AC2610) ALAGEN S.R.L. - 66 -...

  • Page 67: Instructiuni De Siguranta

    All manuals and user guides at all-guides.com INSTRUCTIUNI DE SIGURANTA Va multumim pentru achizitionarea acestui produs. Chiar daca facem eforturi mari pentru a asigura calitatea produselor noastre, ocazional mai apar erori. Daca observati defectiuni la aparat sau componente lipsa. Va rugam sa contactati distribuitorul.
  • Page 68 All manuals and user guides at all-guides.com COMPONENTE Ⅰ Ⅱ - 68 -...

  • Page 69: Hardware Pack

    All manuals and user guides at all-guides.com Componente asamblare HARDWARE PACK - 69 -...
  • Page 70 All manuals and user guides at all-guides.com PASII DE ASAMBLARE PASUL 1-Instalati coloana la cadrul de baza - 70 -...
  • Page 71 All manuals and user guides at all-guides.com Φ10 - 71 -...
  • Page 72 All manuals and user guides at all-guides.com C/ Atasati protectia de sub coloana cu suruburi de plastic. - 72 -...
  • Page 73 All manuals and user guides at all-guides.com Pasul 2- Instalati manerul la coloana - 73 -...
  • Page 74 All manuals and user guides at all-guides.com Utilizarea consolei CONSOLA： ： ： ： TIMP：30S、 、 、 、 90S、 、 、 、 180S SETARE FRECVENTA：35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz NUMARATOARE INVERSA：180S~ 0S H FREQ / L FREQ SET： L/H PROGRAME PRESETATE ：P1~ P4 ，...
  • Page 75 All manuals and user guides at all-guides.com PROGRAM Atentionari si mutarea aparatului Intotdeauna va trebui sa stati echilibrat pe aparat in timpul utilizarii acestuia. Nu va lasati niciodata pe maner, sau sa nu impingeti niciodata de maner. Folositi manerul numai pentru a pastra echilibrul.
  • Page 76 All manuals and user guides at all-guides.com 3. Urmatoarele metode de mutare a aparatului sunt interzise, datorita faptului ca poate deteriora coloana aparatului Position 1 Position 2 Position 3 INSTRUCTIUNI DE EXERCITIU A01 SQUAT A 02 Deep Squat A 03 Wide Stance Squat - 76 -...
  • Page 77 All manuals and user guides at all-guides.com A 04 Lunge A 05 Calves A 06 Triceps Dip A 07 Biceps Curl A 08 Bent Over Pull - 77 -...
  • Page 78 All manuals and user guides at all-guides.com A 09 Front Raise A 10 Shoulder Press A 11 Lower Abdominals A 12 Standing Abdominals A 13 Lateral Abdominals - 78 -...
  • Page 79 All manuals and user guides at all-guides.com A 14 Push Up A 15 Abdominal Crunch A 16 Lattisimus Dip B 01 Hamstring Stretch B 02 Quadriceps Stretch - 79 -...
  • Page 80 All manuals and user guides at all-guides.com B 03 Calf Stretch B 04 Adductor Stretch B 05 Shoulder Stretch B 06 Pectoral Stretch C 01 Calf Massage - 80 -...
  • Page 81 All manuals and user guides at all-guides.com C 02 Upper Arm Massage C 03 Adductor Massage C 04 Abductor Massage D 01 Shoulder & Neck Relaxer D 02 Lower Back Relaxer - 81 -...
  • Page 82 All manuals and user guides at all-guides.com D 03 Upper Body Relaxer D 04 Back Relaxer - 82 -...

  • Page 83: Desen Detaliat

    All manuals and user guides at all-guides.com DESEN DETALIAT - 83 -...
  • Page 84 All manuals and user guides at all-guides.com COMPONENTE 备 Item Item 注 Plate ST3.8×20 self-taping screw column M10 nut base frame Φ10 spring washer handlebar M8 nut handlebar fix seat Φ8 washer handstrap seat M10×45 screw power fix board Φ10 washer handle foam Φ10 spring washer 44mm ground cushion...
  • Page 85 All manuals and user guides at all-guides.com ST3.8×16 self-taping bolt M8×30 screw M12 nut Φ12 spring washer DIAGRAMA CIRCUIT m ot or t or oi ds - 85 -...
  • Page 86 All manuals and user guides at all-guides.com HU - Vibráló gép inSPORTline Sunflower IN 2142 (PV-AC2610) inSPORTline Hungary Kft. - 86 -...
  • Page 87 All manuals and user guides at all-guides.com Biztonsági instrukciók Köszönjük, hogy termékünk megvásárlása mellett döntött. Annak ellenére, hogy igyekszünk minden gyártással kapcsolatos hibát elhárítani, azok mégis lehetségesek. Abban az esetben, ha bármi hibát észlel, lépjen kapcsolatba az eladóval vagy a szervizzel. A gép kimondottan otthoni használatra ajánlott. Abban az esetben, ha ipari célokra használja a jótállás automatikusan érvényét veszti.
  • Page 88 All manuals and user guides at all-guides.com A gép részei - 88 -...
  • Page 89 All manuals and user guides at all-guides.com Az összeszereléshez szükséges részek Szerszámok - 89 -...
  • Page 90 All manuals and user guides at all-guides.com Összeszerelés 1. Lépés – A tartóoszlop felszerelése a talpra - 90 -...
  • Page 91 All manuals and user guides at all-guides.com Φ10 - 91 -...
  • Page 92 All manuals and user guides at all-guides.com C/ Rögzítse a takarót az oszlop alá m anyag csavarral - 92 -...
  • Page 93 All manuals and user guides at all-guides.com 2. Lépés – A kormány felszerelése - 93 -...
  • Page 94 All manuals and user guides at all-guides.com Computer Kijelz ： ： ： ： TIME (id )：30S、 、 、 、 90S、 、 、 、 180S FREQUENCY SET (frekvencia beállítás)：35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz COUNT DOWN (visszaszámlálás)：180S~ 0S H FREQ / L FREQ SET：...
  • Page 95 All manuals and user guides at all-guides.com Kezdés ， [ ■ ] PROGRAM Figyelem Mindig ügyeljen az egyensúlyára a gép használata közben Soha ne nehezkedjen túlságosan rá a kormányra, ne is húzza azt nagy er vel. A kormány csak az egyensúly megtartásában hivatott segíteni Önnek.
  • Page 96 All manuals and user guides at all-guides.com A gép mozgatása 4. A képen látható szállítás a megfelel a gép számára 5. A következ képeken látható módszerek nem megfelel ek az áthelyezésre. - 96 -...
  • Page 97 All manuals and user guides at all-guides.com Instrukciók az egyes gyakorlatokhoz A01 SQUAT A 02 A 03 A 04 A 05 - 97 -...
  • Page 98 All manuals and user guides at all-guides.com A 06 A 07 A 08 A 09 A 10 - 98 -...
  • Page 99 All manuals and user guides at all-guides.com A 11 A 12 A 13 A 14 A 15 - 99 -...
  • Page 100 All manuals and user guides at all-guides.com A 16 B 01 B 02 B 03 B 04 - 100 -...
  • Page 101 All manuals and user guides at all-guides.com B 05 B 06 C 01 C 02 C 03 - 101 -...
  • Page 102 All manuals and user guides at all-guides.com C 04 D 01 D 02 D 03 D 04 - 102 -...
  • Page 103 All manuals and user guides at all-guides.com Teljes rajz - 103 -...
  • Page 104 All manuals and user guides at all-guides.com A gép részeinek listája 备 Item Item 注 Plate ST3.8×20 self-taping screw column M10 nut base frame Φ10 spring washer handlebar M8 nut handlebar fix seat Φ8 washer handstrap seat M10×45 screw power fix board Φ10 washer handle foam Φ10 spring washer...
  • Page 105 All manuals and user guides at all-guides.com ST3.8×16 self-taping bolt M8×30 screw M12 nut Φ12 spring washer Körforgás diagram m ot or t or oi ds - 105 -...
  • Page 106 All manuals and user guides at all-guides.com ENG - Vibrating machine inSPORTline Sunflower IN 2142 (PV-AC2610) - 106 -...

  • Page 107: Safety Precautions

    All manuals and user guides at all-guides.com SAFETY PRECAUTIONS Thank you for your purchasing our products. Even though we go to great efforts to ensure the quality of each product, occasional errors, and /or omissions do occur. In any event should you find this product to be defective or missing a part please contact your place of purchase.
  • Page 108 All manuals and user guides at all-guides.com FEATURES Ⅰ Ⅱ - 108 -...

  • Page 109: Assembly Part List

    All manuals and user guides at all-guides.com ASSEMBLY PART LIST HARDWARE PACK - 109 -...

  • Page 110: Assembly Steps

    All manuals and user guides at all-guides.com Assembly Steps STEP 1- Install the Column to the Base Frame - 110 -...
  • Page 111 All manuals and user guides at all-guides.com Φ10 - 111 -...
  • Page 112 All manuals and user guides at all-guides.com C/ Attached the cover board under column with plastic bolt. - 112 -...
  • Page 113 All manuals and user guides at all-guides.com STEP 2- Install the handle bar to the column - 113 -...

  • Page 114: Console Operation

    All manuals and user guides at all-guides.com CONSOLE OPERATION CONSOLE： ： ： ： TIME：30S、 、 、 、 90S、 、 、 、 180S FREQUENCY SET：35Hz、 、 、 、 40Hz、 、 、 、 45Hz、 、 、 、 50Hz COUNT DOWN：180S~ 0S H FREQ / L FREQ SET： L/H PRESET PROGRAM ：P1~ P4 - 114 -...

  • Page 115: Getting Started

    All manuals and user guides at all-guides.com GETTING STARTED ， [ ■ ] PROGRAM Warning And Moving Machine You always need to be balanced when standing on the vibration plate machine Never hang on to the handle, or push handlebar with strength, use them only to maintain balance In order to protest column A .
  • Page 116 All manuals and user guides at all-guides.com Moving machine 6. This is right moving way 7. The following moving way will be prohibited, because It will easily destroy the column Position 1 Position 2 Position 3 - 116 -...

  • Page 117: Exercise Instructions

    All manuals and user guides at all-guides.com EXERCISE INSTRUCTIONS A/ Strength A01 SQUAT A 02 Deep Squat A 03 Wide Stance Squat A 04 Lunge A 05 Calves - 117 -...
  • Page 118 All manuals and user guides at all-guides.com A 06 Triceps Dip A 07 Biceps Curl A 08 Bent Over Pull A 09 Front Raise A 10 Shoulder Press - 118 -...
  • Page 119 All manuals and user guides at all-guides.com A 11 Lower Abdominals A 12 Standing Abdominals A 13 Lateral Abdominals A 14 Push Up A 15 Abdominal Crunch - 119 -...
  • Page 120 All manuals and user guides at all-guides.com A 16 Lattisimus Dip B/ STRETCH B 01 Hamstring Stretch B 02 Quadriceps Stretch B 03 Calf Stretch B 04 Adductor Stretch - 120 -...
  • Page 121 All manuals and user guides at all-guides.com B 05 Shoulder Stretch B 06 Pectoral Stretch C/ MASSAGE C 01 Calf Massage C 02 Upper Arm Massage C 03 Adductor Massage - 121 -...
  • Page 122 All manuals and user guides at all-guides.com C 04 Abductor Massage D/ RELAXATION D 01 Shoulder & Neck Relaxer D 02 Lower Back Relaxer D 03 Upper Body Relaxer D 04 Back Relaxer - 122 -...

  • Page 123: Exploded Drawing

    All manuals and user guides at all-guides.com EXPLODED DRAWING - 123 -...

  • Page 124: Part List

    All manuals and user guides at all-guides.com PART LIST 备 Item Item 注 Plate ST3.8×20 self-taping screw column M10 nut base frame Φ10 spring washer handlebar M8 nut handlebar fix seat Φ8 washer handstrap seat M10×45 screw power fix board Φ10 washer handle foam Φ10 spring washer...

  • Page 125: Circuit Diagram

    All manuals and user guides at all-guides.com ST3.8×16 self-taping bolt M8×30 screw M12 nut Φ12 spring washer CIRCUIT DIAGRAM m ot or t or oi ds - 125 -...

This manual is also suitable for:
