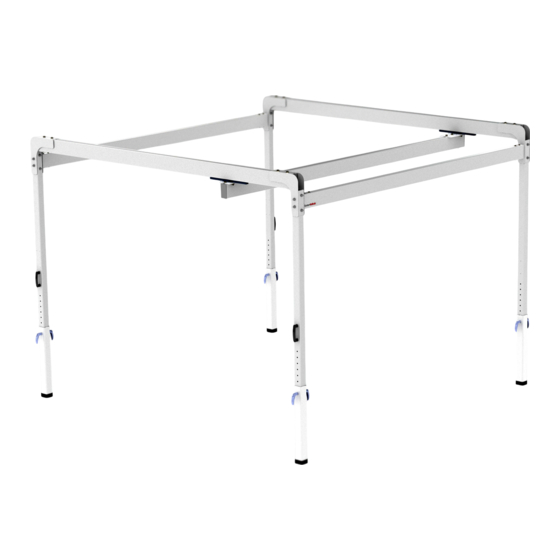

Helena
IFU no: 886 rev. 7 2021-12-21
SWL: 285kg / 628lbs
Instructions for use – English
Bruksanvisning – Svenska
Brukermanual – Norsk
Brugsvejledning – Dansk
Gebrauchsanweisung – Deutsch
Manuel d'utilisation – Français
Helena 3x3, art. no.: 50300009
Helena 4x3, art. no.: 50300010
Helena 5x4, art. no.: 50300011

Advertisement

loading

Related Manuals for DHG SystemRoMedic Helena

Summary of Contents for DHG SystemRoMedic Helena

  • Page 1 Helena Instructions for use – English Bruksanvisning – Svenska Brukermanual – Norsk Brugsvejledning – Dansk Gebrauchsanweisung – Deutsch Manuel d’utilisation – Français Helena 3x3, art. no.: 50300009 Helena 4x3, art. no.: 50300010 Helena 5x4, art. no.: 50300011 SWL: 285kg / 628lbs IFU no: 886 rev.

  • Page 2: Table Of Contents

    Table of contents English ....................Svenska ....................11 Norsk ....................19 Danske ....................27 Deutsch .....................35 Français ....................43 Symbols ....................51 I F U...

  • Page 3: English

    Helena Instructions for use - English Helena is a freestanding lift stand which, in combination with a traverse rail and lift unit, functions as a stationary patient lift. It is particularly suitable in cases where the need for a stationary lift is occasional or in situations where it is not possible to install a permanent overhead rail system.
  • Page 4 Assembly Component parts: 1. 4 adjustable legs 10. 6 bolts M10x25 (not pictured) 2. 4 corner pieces 11. 16 bolts M10x85 (not pictured) 3. 2 crossbeams 12. 16 screw covers (not pictured) 4. 2 primary rails (see table for available lengths) 13.
  • Page 5 Assembly of lift stand (11) Place the corner pieces on the top ends of the legs as illustrated. Mount through bolts (11) and locking nuts. Tighten with two 17mm open-end wrenches (not included). Mount screw covers on bolt heads. Mount legs pair-wise, so that the carrier handles are on the outside. (Image 1) (10) (14) Affix the mounting fixtures loosely to the top sides of the corner pieces using bolts (9), (10) and washers (13).
  • Page 6 Assemble in the following order: - End stop - Traverse rail carrier - End stop To prevent the traverse rail carrier from gliding along the rail during assembly of the second support leg, anchor it to the support leg that has already been assembled.
  • Page 7 Mount secondary rail on traverse rail carrier assembly - Insert the rail over the square nuts on the traverse rail carrier. Tighten with a 17mm open-end wrench (image 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! NOTE! Ensure that secondary rail overhang does not exceed 50mm! Risk for instability! (Image 7b) NOTE! Make sure the long bolt (10) is inserted into the secondary rail’s safety hole (image 7c).
  • Page 8 Final inspection Inspect Helena for signs of damage. Check to ensure that Helena is standing securely on the floor, so that it does not lean, and that the support legs are adjusted to the same height. Check to ensure that all locking knobs and bolts are securely tightened. The lift unit must be inspected according to the procedure for periodic inspection for the respective lift unit.
  • Page 9 Accessories Lift units SystemRoMedic’s lift units are available in different models and versions, stationary or portable. The choice of model is determined by the required lifting capacity, the location and situations in which the lift is to be used, and the patient’s individual needs. Slings SystemRoMedic slings are available in different fabrics and models.
  • Page 10 Technical information Dimensions 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Max Height (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Height to Rail (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Max Lenght (L) 3104 3104 4104...

  • Page 11: Svenska

    Helena Bruksanvisning - Svenska Helena är en fristående lyftställning som tillsammans med en traversskena och lyftmotor fungerar som en stationär personlyft. Den är särskilt lämplig vid tillfälliga behov av stationär lyft eller när det inte är möjligt att installera ett fast sken- system i taket.
  • Page 12 Montering Ingående delar: 1. 4 st justerbara ben 10. 6 st bultar M10x25 (ej med på bild) 2. 4 st hörn 11. 16 st bultar M10x85 (ej med på bild) 3. 2 st tvärbalkar 12. 16 st täckhattar (ej med på bild) 4.
  • Page 13 Montering av lyftställning (11) Placera hörnen på benens övre del enlig figur. Montera de genomgående bultarna (11) samt låsmuttrar. Drag åt med hjälp av 2 st. 17mm blocknycklar (ingår ej). Montera täckhattar på bultskallarna. Montera benen parvis så att bärhandtagen hamnar på utsidan. (Bild 1) (10) (14) Skruva i monteringsbeslagen löst i hörnens övre del med hjälp av bultarna (9), (10) och brickorna (14).
  • Page 14 Montera i tur och ordning: - Ändstopp - Traversåkvagn - Ändstopp alternativt eventuell laddningsstation. För att traversåkvagnen inte ska åka längs skenan vid montering av det andra stödbenet måste den förankras mot det monterade benet. Vi rekommenderar att traversåkvagnen förankras med hjälp av en ändstopp (Bild 4).
  • Page 15 Montera sekundärskenan i traversåkvagnsparet: - Skjut in skenan över fyrkantmuttrarna i traversåkvagnen. Drag åt bultarna med en 17 mm blocknyckel (bild 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! OBS! Se till att sekundärskenans utstick inte överskrider 50mm! Risk för instabilitet! (Bild 7b) OBS! Se till att den långa bulten (10) går in i sekundärskenans säkerhetshål (bild 7c).
  • Page 16 Slutlig inspektion Inspektera Helena för att upptäcka eventuella tecken på skador. Kontrollera att Helena står säkert på golvet så att den inte vickar samt att stödbenen har samma höjd. Kontrollera att alla låsvred och bultar är ordentligt åtdragna. Lyftmotorn kontrolleras enligt den aktuella lyftmotorns periodiska inspektion. Förvara manualen tillgänglig för användare av produkten.
  • Page 17 Tillbehör Lyftmotorer SystemRoMedics lyftmotorer finns i olika varianter och utföranden, stationära eller portabla. Valet av modell styrs av behovet av lyft- kapacitet, vilka miljöer och situationer den ska användas i samt vilka behov brukarna har. Lyftselar SystemRoMedics lyftselar finns i flera olika material och ingår i en serie av olika modeller av lyftselar.
  • Page 18 Teknisk information Måttbeskrivning 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Höjd (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Höjd till skenan (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Maxlängd (L) 3104 3104 4104 122.2”...

  • Page 19: Norsk

    Helena Brukermanual - Norsk Helena er en frittstående heisinstallasjon. Sammen med en traversskinne og heismotor fungerer den som en stasjonær personheis. Den passer spesielt ved sporadiske behov for en stasjonær heis eller i situasjoner der det ikke er mulig å installere et permanent skinn¬system i taket.
  • Page 20 Montering Inngående deler: 1. 4 stk justerbare bein 10. 6 stk bolter M10x25 (ikke avbildet) 2. 4 stk hjørner 11. 16 stk bolter M10x85 (ikke avbildet) 3. 2 stk tverrbjelker 12. 16 stk dekkpropper (ikke avbildet) 4. 2 stk primærskinner (se tabell for tilgjenglige lengder) 13.
  • Page 21 Montering av heisinstallasjon (11) Plasser hjørnene på beinas øvre del i samsvar med figuren. Monter de gjennomgående boltene (11) samt låsemutre. Dra til ved hjelp av 2 stk 17 mm fastnøkler (inngår ikke). Sett på dekkpropper på bolt-endene. Monter beina parvis slik at bærehåndtakene havner på utsiden. (Bilde 1) (10) (14) Skru løst på...
  • Page 22 Monter i rett rekkefølge: - Endestopp - Traverskjørevogn - Endestopp alternativt eventuell ladestasjon. For at traverskjørevognen ikke skal bevege seg langs skinnen under montering av det an¬dre støttebeinet, må den festes i det monterte beinet. Vi anbefaler at traverskjørevognen festes ved hjelp av en endestopper. (Bilde 4) Denne skyves til andre siden når monteringen er ferdig, og blir værende i skinnen.
  • Page 23 Monter sekundærskinnen i traverskjørevogns-paret: - Skyv inn skinnen over firkantmutrene i traverskjørevognen. Dra til boltene med en 17 mm fastnøkkel (bilde 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! OBS! Sjekk at sekundærskinnens utstikk ikke overskrider 50 mm! Dette kan føre til risiko for ustabilitet! (Bilde 7b) OBS! Sjekk at den lange bolten (10) går inn i sekundærskinnens sikkerhetshull! (Bilde 7c) Monter til slutt i rett rekkefølge i sekundærskinnen:...
  • Page 24 Avsluttende inspeksjon Kontroller Helena for å oppdage eventuelle tegn på skader. Kontroller at Helena står sikkert på gulvet, at den ikke vipper og at støttebeina har samme høyde. Kontroller at alle låsehendler og bolter er skikkelig festet og dratt til. Heismotoren kontrolleres i samsvar med den aktuelle heismotorens periodiske inspeksjon.
  • Page 25 Tillbehör Løftemotorer SystemRoMedics løftemotorer finnes i ulike varianter og utførelser, stasjonære eller portable. Valget av modell bestemmes ut fra behovet for løftekapasitet, hvilke miljøer og situasjoner den skal benyttes i samt hvilke behov brukerne har. Løfteseler I SystemRoMedic finnes et stort utvalg av funksjonelle og bekvemme løfteseler i høy kvalitet, alle tilpasset ulike typer av løft og for brukere med ulike behov.
  • Page 26 Teknisk informasjon Målbeskrivelse 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Høyde (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Høyde til skinnen (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Maksimumslengde (L) 3104 3104 4104 122.2”...

  • Page 27: Danske

    Helena Brugsvejledning - Dansk Helena er et fritstående skinnesystem, som sammen med en traversskinne og en løftemotor fungerer som en stationær personløfter. Den er specielt velegnet ved midlertidige behov for en stationær løfter, eller når det ikke er muligt at installere et fast skinnesystem i loftet.
  • Page 28 Montering Medfølgende dele: 1. 4 stk. justerbare ben 10. 6 stk. bolte M10x25 (ikke vist på billedet) 2. 4 stk. hjørner 11. 16 stk. bolte M10x85 (ikke vist på billedet) 3. 2 stk. tværbjælker 12. 16 stk. dækpropper (ikke vist på billedet) 4.
  • Page 29 Montering af løftestativ (11) Placer hjørnerne på benenes øvre del iht. figur. Monter de gennemgående bolte (11) samt låsemøtrikker. Stram til med 2 stk. 17 mm skruenøgler (medfølger ikke). Monter dækpropper på bolthovederne. Monter benene parvis, så bærehåndtagene kommer til at sidde på ydersiden. (Billede 1) (10) (14) Skru monteringsbeslagene løst på...
  • Page 30 Monter i følgende rækkefølge: - Endestop - Traverløbekat - Endestop alternativt eventuel opladningsstation. For at traversløbekatten ikke skal køre langs skinnen ved montering af det andet støtteben, skal den forankres mod det monterede ben. Vi anbefaler, at traversløbekatten forankres med et endestop (Billede 4). Når monteringen er færdig, skydes denne til den anden ende af skinnen og efterlades der.
  • Page 31 Monter sekundærskinnen i traversløbekatsparret: - Skyd skinnen ind over de firkantede møtrikker i traversløbekatten. Stram boltene med en 17 mm skruenøgle (billede 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! BEMÆRK! Sørg for, at sekundærskinnen ikke stikker længere ud end 50 mm! Risiko for ustabilitet! (Billede 7b) BEMÆRK! Sørg for, at den længste bolt (10) går ind i sekundærskinnens sikkerhedshul (billede 7c).
  • Page 32 Endeligt eftersyn Efterse Helena for at opdage evt. tegn på skader. Kontroller, at Helena står sikkert på gulvet, så den ikke vipper, samt at støttebenene er lige høje. Kontroller, at alle håndtag og bolte er strammet korrekt. Løftemotoren kontrolleres iht. den aktuelle løftemotors periodiske eftersyn. Opbevar manualen tilgængeligt for brugere af produktet.
  • Page 33 Tilbehør Løftemotorer SystemRoMedics løftemotorer findes i forskellige varianter og udformninger, stationære eller portable. Valg af model bestemmes af behovet for løftekapacitet, hvilke miljøer og situationer, den skal anvendes i, samt hvilke behov, brugerne har. Løftesejl I SystemRoMedic findes et bredt udvalg af funktionelle og bekvemme løftesejl af høj kvalitet tilpassede alle typer løft og til brugere med forskellige behov.
  • Page 34 Teknisk information Målbeskrivelse 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Højde (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Højde til skinnen (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Max. længde (L) 3104 3104 4104 122.2”...

  • Page 35: Deutsch

    Helena Gebrauchsanweisung - Deutsch Helena ist ein frei stehendes Hubstativ, das zusammen mit Traversenschiene und Hubmotor einen stationären Patientenlifter bildet. Es eignet sich besonders gut bei gelegentlichem Bedarf stationärer Hebefunktion oder in Fällen, in denen die Installation eines festen Schienensystems an der Decke nicht möglich ist. Helena ist aus Aluminium gefertigt und hat somit im Verhältnis zu seiner hohen Hubleistung ein äußerst geringes Gewicht.
  • Page 36 Montage Komponenten: 1. 4 verstellbare Beine 10. 6 Schrauben M10x25 (nicht abgebildet) 2. 4 Ecken 11. 16 Schrauben M10x85 (nicht abgebildet) 3. 2 Querträger 12. 16 Abdeckkappen (nicht abgebildet) 4. 2 Primärschienen (verfügbare Längen siehe Tabelle) 13. 4 Montagebeschläge (nicht abgebildet) 5.
  • Page 37 Montage des Hebegerüstes (11) Ecken am Oberteil der Beine anbringen, siehe Abb. Schrauben (11) und Sicherungsmuttern montieren. Mithilfe von 2 Ringmaulschlüsseln 17 mm (nicht im Lieferumfang enthalten) anziehen. Abdeckkappen auf die Schraubenköpfe aufsetzen. Die Beine paarweise montieren, so dass die Traggriffe an der Außenseite zu liegen kommen. (Abbildung 1) (10) (14) Montagebeschläge oben an den Ecken anhand der Schrauben (9), (10) und Beilagscheiben (14) lose anschrauben.
  • Page 38 Montage in richtiger Reihenfolge: - Endanschläge - Schienenwagen - Endanschlag bzw. evtl. Ladestation Damit der Schienenwagen bei der Montage des anderen Stützbeins nicht an der Schiene entlang fährt, muss er an dem bereits montierten Bein befestigt werden. Es empfiehlt sich zur Sicherung des Schienenwagens einen Endanschlag zu benutzen (Abb.
  • Page 39 Montage der Sekundärschiene am Schienen- wagenpaar: - Die Schiene über die Vierkantmuttern am Schienenwagen einschieben. Schrauben mit einem 17 mm Ringmaulschlüssel anziehen (Abb. 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! Achtung! Die Sekundärschiene darf nicht mehr als 50 mm herausragen! Gefahr von Instabilität! (Abb.
  • Page 40 Abschließende Inspektion Helena auf eventuelle Beschädigung prüfen. Prüfen Sie, dass Helena stabil steht und nicht wackelt; die Stützbeine müssen auf jeweils gleiche Höhe eingestellt sein. Vergewissern Sie sich, dass alle Feststellknöpfe und Schrauben fest angezogen sind. Den Hubmotor entsprechend der regelmäßigen Inspektion des aktuellen Hubmotors prüfen. Die Anleitung an einer für den Anwender leicht zugänglichen Stelle aufbewahren.
  • Page 41 Zubehör Hubmotoren Die Hubmotoren von SystemRoMedic sind in verschiedenen Varianten und Ausführungen - stationär oder mobil - erhältlich. Die Wahl des Modells hängt vom Bedarf der Hubleistung, der Umgebung und den Situationen für dessen Einsatz sowie den Bedürfnissen der Patienten ab. Hebegurte Das SystemRoMedic umfasst eine breite Auswahl an funktionellen und bequemen Hebegurten hoher Qualität, speziell...
  • Page 42 Technische Informationen Maße 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Höhe (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Höhe bis zur Schiene (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Max. Länge (L) 3104 3104 4104...

  • Page 43: Français

    Helena Manual d’utilisation - Français Helena est un portique de levage autonome qui, associé à une traverse et à un moteur de levage, sert d’auxiliaire de levage personnel stationnaire. Il convient tout particulièrement quand on a besoin de temps en temps d’un auxiliaire de levage stationnaire, ou quand il n’est pas possible d’installer un système de rail fixe au plafond.
  • Page 44 Montage Éléments constitutifs : 1. 4 pieds réglables 10. 6 boulons M10x25 (pas sur l’image) 2. 4 pièces d’angle 11. 16 boulons M10x85 (pas sur l’image) 3. 2 poutrelles transversales 12. 16 capuchons (pas sur l’image) 4. 2 rails primaires (voir le tableau pour les 13.
  • Page 45 Montage du portique de levage (11) Placer les pièces d’angle sur la partie supérieure des pieds selon la figure. Monter les boulons de part en part (11) ainsi que les écrous d’arrêt. Serrer au moyen de 2 clés plates de 17 mm (non incluses). Monter les capuchons sur les têtes de boulon. Monter les pieds deux par deux, de sorte que les poignées de portage se retrouvent du côté...
  • Page 46 Monter dans le bon ordre : - Butée de fin de course - Chariot de traverse - Butée de fin de course ou éventuel poste de charge. Pour que le moteur de traverse ne puisse pas bouger le long du rail pendant le montage du deuxième pied, il doit être verrouillé...
  • Page 47 Monter le rail secondaire sur la paire de chariots de traverse : - Engager le rail sur les écrous carrés du chariot de traverse. Serrer les boulons à l’aide d’une clé plate de 17 mm (image 7). M10x25 M10x25 M10x16 M10x16 Max 50mm! Attention ! Veiller à...
  • Page 48 Inspection finale Inspecter Helena pour déceler d’éventuels signes de dommages. Vérifier que Helena repose sur le sol de manière stable, que le portique n’est pas bancal et que les pieds sont à la même hauteur. Vérifier que toutes les manettes de blocage et les boulons sont correctement serrés. Contrôler le moteur de levage selon le schéma d’entretien périodique du moteur de levage concerné.
  • Page 49 Accessoires Moteur de levage Les moteurs de levage de SystemRoMedic sont disponibles dans des variantes et réalisations différentes, ainsi qu’en version stationnaire ou portable. Le choix de modèle est commandé par le besoin de capacité de levage, le type d’environnement et la situation d’utilisation, ainsi que par les besoins de l’utilisateur.
  • Page 50 Informations techniques Description des cotes 50300009 50300010 50300011 50300009 50300010 50300011 (3x3) (4x3) (5x4) (in/lbs) (in/lbs) (in/lbs) (mm/kg) (mm/kg) (mm/kg) Hauteur (H) 2040-2490 2040-2490 2040-2490 80.3”-98” 80.3”-98” 80.3”-98” Hauteur jusqu’au rail (Hr) 1758-2208 1758-2208 1758-2208 69.2”-86.9” 69.2”-86.9” 69.2”-86.9” Longueur maxi (L) 3104 3104 4104...

  • Page 51: Symbols
