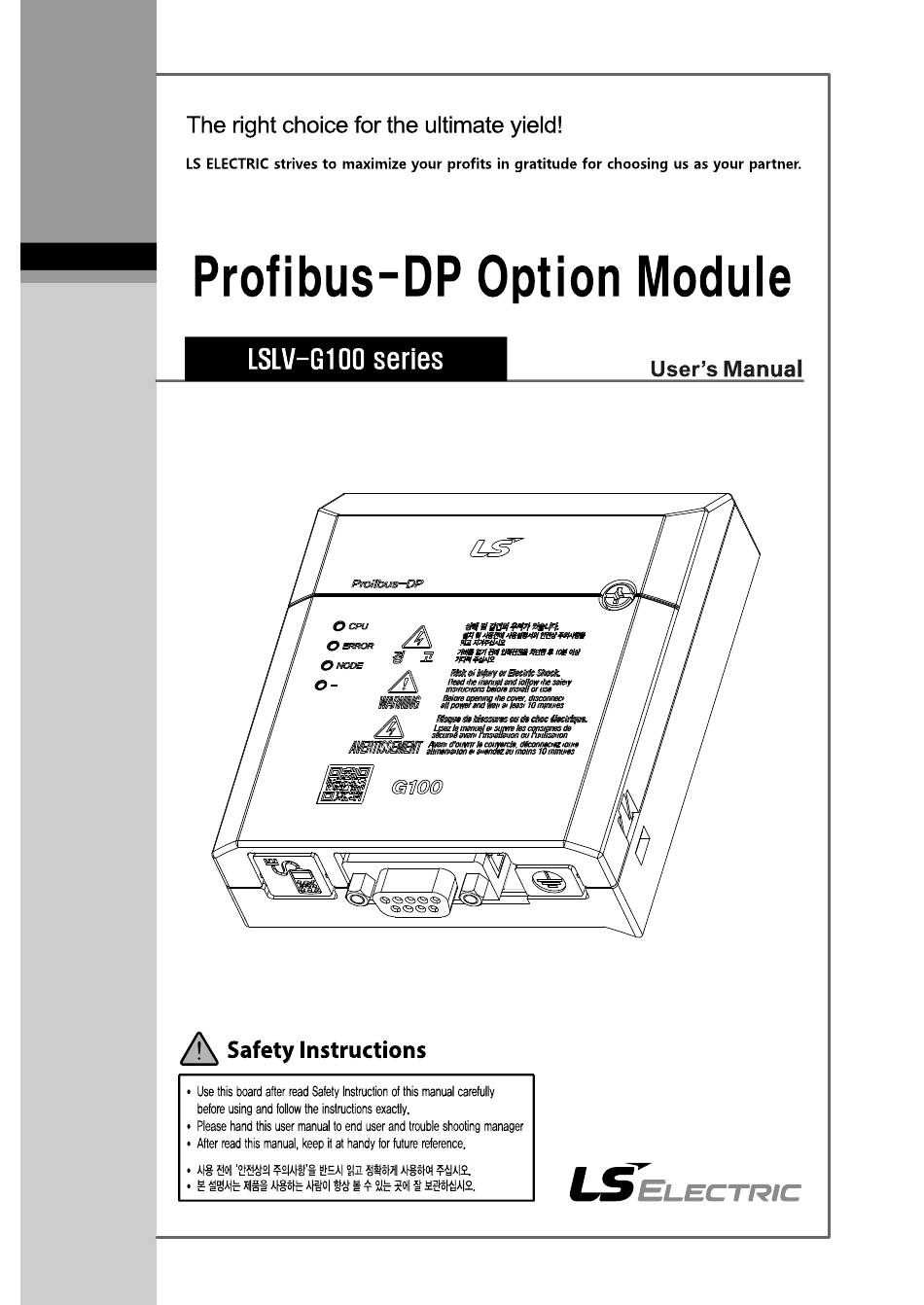

LS ELECTRIC LSLV-G100 Series User Manual

Profibus-dp option module
Hide thumbs Also See for LSLV-G100 Series:

Advertisement

Quick Links

Download this manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the LSLV-G100 Series and is the answer not in the manual?

Questions and answers

Related Manuals for LS ELECTRIC LSLV-G100 Series

Summary of Contents for LS ELECTRIC LSLV-G100 Series

  • Page 2 Before using the product Thank you for using the G100 PROFIBUS-DP communication module.
  • Page 3 SAFETY PRECAUTIONS SAFETY PRECAUTIONS • Always follow safety instructions to prevent accidents and potentially hazardous situations. • Safety precautions are classified into "WARNING" and "CAUTION," and their meanings are as follows: Improper operation may result in serious personal injury or death. Improper operation may result in minor personal injury or property damage.

  • Page 4: Table Of Contents

    Table of Contents Table of Contents 1 Overview ....................... 1 What is the PROFIBUS-DP Communication Module? ..........1 Package Content ....................... 1 2 LSLV-G100 PROFIBUS-DP Communication Module.......... 2 Technical Specifications .................... 2 PROFIBUS-DP Communication Module Layout ............3 PROFIBUS-DP Connector Specifications ..............4 Installation ........................
  • Page 5 Table of Contents 4.2.6 Number of Para Control settings ............... 16 4.2.7 Para Control 1–8 ..................17 4.2.8 Comm Update .................... 18 4.2.9 Setting PROFIBUS Bit Swap ..............18 5 GSD File (Electronic Data Sheets) ..............19...

  • Page 6: Overview

    Overview 1 Overview The PROFIBUS-DP communication module allows the LSLV-G100 inverter to connect to a PROFIBUS network. 1.1 What is the PROFIBUS-DP Communication Module? Using the network features, controlling and monitoring of the inverter can be performed via a PLC sequence program or a master device. Because multiple inverters can be operated with one communication cable, this reduces the total installation cost.

  • Page 7: Lslv-G100 Profibus-Dp Communication Module

    LSLV-G100 PROFIBUS-DP Communication Module 2 LSLV-G100 PROFIBUS-DP Communication Module 2.1 Technical Specifications Type Description Device Type PROFIBUS-DP slave Auto Baud Rate Supported Detect Sync Mode Supported Freeze Mode Supported Max Input Length 8 words Max Output Length 8 words Baud Rate Support 9.6K, 19.2K, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M, 12M Modular Station Supported...

  • Page 8: Profibus-Dp Communication Module Layout

    LSLV-G100 PROFIBUS-DP Communication Module 2.2 PROFIBUS-DP Communication Module Layout Figure 1 PROFIBUS-DP Communication Module...

  • Page 9: Profibus-Dp Connector Specifications

    LSLV-G100 PROFIBUS-DP Communication Module 2.3 PROFIBUS-DP Connector Specifications Figure 2 PROFIBUS Connector PROFIBUS Signal Description Connector None None 24 V Output GND RxD/TxD-P Received/Transmitted Data - Plus CTRL-P Control signal for a repeater DGND Signal GND 5 V for termination resistance 24 V Output - Positive Received/Transmitted Data - RxD/TxD-N...

  • Page 10: Installation

    LSLV-G100 PROFIBUS-DP Communication Module 2.4 Installation Turn off the inverter before configuring the communication network. Both the inverter and the communication module will be damaged if the communication module is installed or removed while the inverter is turned on. Install or remove the communication module after the capacitor inside the inverter is completely discharged.
  • Page 11 LSLV-G100 PROFIBUS-DP Communication Module • Do not install or remove the communication module to or from the G100 inverter while the inverter is turned on. • Install or remove the communication module to or from the G100 inverter only after the electric charge of the capacitor inside the inverter has been completely discharged.

  • Page 12: Network Cable Specifications

    LSLV-G100 PROFIBUS-DP Communication Module 2.5 Network Cable Specifications Item Description Cable Type BC-Bare Copper Insulation PE-Polyethylene Insulation Thickness 0.035 inch Aluminum Foil-Polyester, Shield Tape/Braid Shield Electrostatic Capacity 8,500 pF/ft 150Ω Characteristic Impedance Number of Conductors 2 Cores Table 3 Network Cable Specifications 2.6 Network Cable Length by Baud Rate The total length of a network cable configuration varies depending on the baud rate.

  • Page 13: Operation Status And Led Indicators

    Operation Status and LED Indicators 3 Operation Status and LED Indicators 3.1 LED Indicators The PROFIBUS DP communication module has 3 LED indicators. Figure 3 LED Indicators Color Description Flashes when the communication module is installed to the Green inverter and the power is supplied. ERROR Flashes when a communication module error is detected.

  • Page 14: Device Status By Indicator Signal

    Operation Status and LED Indicators 3.2 Device Status by Indicator Signal Operation Possible Status Resolution Status Cause Check the power supply to the inverter. Power has not been Check if the inverter provided to the inverter has tripped. Power supply or the PROFIBUS-DP Check the failure...
  • Page 15 Operation Status and LED Indicators Operation Possible Status Resolution Status Cause the cable connection and check the termination resistor configuration. A master device has not been assigned, A master device does or the master not exist in the network. device's station ID has been set incorrectly.

  • Page 16: Inverter Parameters

    Inverter Parameters 4 Inverter Parameters 4.1 PROFIBUS-DP Communication Parameter List Code Parameter Setting Default Description Number Name Range Indicates the version of the communication CM-06 FBus S/W Ver module installed to the inverter. Sets up the station ID for the PROFIBUS- CM-07 FBus ID 1–125...

  • Page 17: Profibus-Dp Communication Parameters

    Inverter Parameters 4.2 PROFIBUS-DP Communication Parameters 4.2.1 Communication module Version CM-06 is used to display the version of PROFIBUS-DP communication module installed on the inverter. 4.2.2 Station ID Setting The following parameters are used to set the Station ID for the PROFIBUS-DP communication module.

  • Page 18: Led Indication For Communication Status

    Inverter Parameters 4.2.3 LED Indication for Communication Status CM-09 is used to indicate the operation status of the three LED indicators (NODE, ERROR, CPU) on the PROFIBUS-DP communication module. On the keypad display, the status of the 3 LED indicators are displayed, in an order of blank (reserved), NODE, ERROR, and CPU, from left to right.

  • Page 19: Number Of Para Status Settings

    Inverter Parameters 4.2.4 Number of Para Status settings CM-30 Number of Para Status settings CM-31 Para Status1–8 settings CM-38 CM-94 Comm Update The parameters above are used to determine how much "Para Status" data will be sent to the master device by the inverter through PROFIBUS-DP network communication.

  • Page 20: Para Status 1-8

    Inverter Parameters 4.2.5 Para Status 1–8 The following parameters are used to set the Station ID for the PROFIBUS-DP communication module. CM-30 Number of Para Status settings CM-31 Para Status1–8 settings CM-38 The "Para Status" setting defines which status information will be sent to the master device through PROFIBUS-DP network communication.

  • Page 21: Number Of Para Control Settings

    Inverter Parameters 4.2.6 Number of Para Control settings CM-50 Number of Para Control settings CM-51 Para Control 1–Control 8 settings CM-58 CM-94 Comm Update The parameters above are used to determine how much "Para Control" data will be sent to the master device by the inverter through PROFIBUS-DP network communication.

  • Page 22: Para Control 1-8

    Inverter Parameters 4.2.7 Para Control 1–8 CM-50 Number of Para Control settings CM-51 Para Control 1–Control 8 settings CM-58 The "Para Control" setting defines which control information will be sent to the master device through PROFIBUS-DP network communication. Para Control 1–8 are set in the form of an inverter address. The inverter's common area and keypad parameter addresses are used as the setting values.

  • Page 23: Comm Update

    Inverter Parameters 4.2.8 Comm Update CM-07 Station ID setting CM-30 Number of Para Status settings CM-50 Number of Para Control settings CM-94 Comm Update After changing the Station ID, and the number of Para Status and Para Control, set the "CM-94 (Comm Update)" to "1" to apply the changes to the PROFIBUS-DP communication module.

  • Page 24: Gsd File (Electronic Data Sheets)

    5 GSD File (Electronic Data Sheets) A GSD file includes information about the PROFIBUS-DP communication module. The GSD file is required to utilize the PROFIBUS Configuration Software. You can download the GSD file from the technical support page of LS ELECTRIC website (https://www.lselectric.co.kr).
  • Page 25 After purchasing and installing the product, fill out the following information in detail. This information can be used to get the benefits of a warranty when the product becomes faulty during the warranty period. Date of Maker LS ELECTRIC Co., Ltd. Installation Warranty Model No. CPDP-G100...
  • Page 26 OUT-OF WARRANTY service information The guarantee will not apply in the following cases, even if the guarantee term has not expired. • Damage was caused by misuse, negligence or accident. • Damage was caused by abnormal voltage and peripheral devices’ malfunction (failure).
  • Page 27 제품을 사용하기 전에 먼저 사용하여 주셔서 감사합니다. 저희 G100 PROFIBUS-DP 통신 모듈을...
  • Page 28 안전을 위한 주의 사항 안전을 위한 주의 사항 • 안전상의 주의사항은 사고나 위험을 사전에 예방하여 제품을 안전하고 올바르게 사용하기 위한 것이므로 반드시 지켜주십시오. • 주의사항은 ‘경고’와 ‘주의’의 두 가지로 구분되어 있으며 ‘경고’와 ‘주의’의 의미는 다음과 같습니다. 지시사항을 위반할 때 심각한 상해나 사망이 발생할 가능성이 있는 경우 지시사항을...
  • Page 29 목차 목차 1 소개 ........................1 PROFIBUS-DP 통신 모듈을 사용하면? ............1 제품 구성품 ....................1 2 LSLV-G100 PROFIBUS-DP 통신 모듈 ..............2 LSLV-G100 PROFIBUS-DP 통신 Technical Data ........2 PROFIBUS-DP 통신 모듈 외관 ..............3 PROFIBUS-DP 통신 커넥터 규격 ............... 4 설치...
  • Page 30 목차 Para Control 개수 설정 ................16 4.2.6 4.2.7 Para Control 1~8 ..................17 4.2.8 Comm Update .................... 18 Profibus 비트 Swap 설정 ................18 4.2.9 5 GSD File (Electronic Data Sheets) ..............19...

  • Page 31: Profibus-Dp 통신 모듈을 사용하면

    소개 1 소개 PROFIBUS-DP 통신 모듈은 LSLV-G100 인버터를 PROFIBUS-DP 네트워크에 연결되도록 합니다. 1.1 PROFIBUS-DP 통신 모듈을 사용하면? 인버터의 제어 및 모니터링이 PLC의 시퀀스 프로그램 또는 임의의 Master Module에 의해 제어가 가능해 집니다. 하나의 통신 선으로 다수의 인버터가 접속 동작하므로 통신을 사용하지 않을 경우보다 설치...

  • Page 32: Lslv-G100 Profibus-Dp 통신 모듈

    LSLV-G100 PROFIBUS-DP 통신 모듈 2 LSLV-G100 PROFIBUS-DP 통신 모듈 2.1 LSLV-G100 PROFIBUS-DP 통신 Technical Data 항목 설명 Device Type PROFIBUS-DP Slave 지원 Auto Baud Rate Detect 지원 Sync Mode 지원 Freeze Mode Max Input Length 8 words Max Output Length 8 words Baud Rate Support 9.6K, 19.2K, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M, 12M...

  • Page 33: Profibus-Dp 통신 모듈 외관

    LSLV-G100 PROFIBUS-DP 통신 모듈 2.2 PROFIBUS-DP 통신 모듈 외관 Figure 1 Profibus-DP 통신 모듈...

  • Page 34: Profibus-Dp 통신 커넥터 규격

    LSLV-G100 PROFIBUS-DP 통신 모듈 2.3 PROFIBUS-DP 통신 커넥터 규격 Figure 2 Profibus 커넥터 PROFIBUS Signal Description Connector None None 24V 출력 GND 송수신 데이터 Plus RxD/TxD-P 리피터를 위한 제어 신호 CTRL-P 신호 GND DGND 종단 저항을 위한 5V 24V 출력 Plus 송수신...
  • Page 35 LSLV-G100 PROFIBUS-DP 통신 모듈 2.4 설치 인버터의 전원을 OFF 후 통신 네트워크를 연결 하십시오. 전원이 켜진 상태에서 PROFIBUS-DP 통신 모듈을 장착 혹은 제거 하면 PROFIBUS-DP 통신 모듈과 인버터 본체 모두가 파손될 수 있습니다. 인버터의 콘덴서의 전압이 완전히 방전된 후 PROFIBUS-DP 통신 모듈을 장착 혹은 제거 하십시오. CANopen 통신...
  • Page 36 LSLV-G100 PROFIBUS-DP 통신 모듈 통신옵션 내 knob Screw를 도구로 체결합니다. G100 인버터와 Profibus-DP 통신 옵션이 체결되었습니다. • G100 인버터의 전원이 켜진 상태에서 통신 옵션 장치를 장착하거나 혹은 제거 하지 마십시오. • 인버터의 콘덴서의 전압이 완전히 방전된 후 통신 옵션을 장착하거나 제거하여 주십시오.

  • Page 37: 네트워크 케이블 규격

    LSLV-G100 PROFIBUS-DP 통신 모듈 통신옵션 커버에 달려 있는 접지와어이 표시를 제거합니다. 통신옵션 커버를 닫아 결합합니다. 2.5 네트워크 케이블 규격 구 분 내 용 타 입 BC-Bare Copper 절 연 PE-Polyethylene 절연강도 0.035 inch Aluminum Foil-Polyester, 실 드 Tape/Braid Shield 정전용량 8500pF/ft 특성...

  • Page 38: 통신 모듈 상태 진단 및 Led 정의

    통신 모듈 상태 진단 및 LED 정의 3 통신 모듈 상태 진단 및 LED 정의 3.1 LED 정의 PROFIBUS-DP 통신 모듈은 3개의 LED로 구성되어 있습니다. Figure 3 LED 실크 인쇄 색 Description 인버터에 통신 모듈을 장착 후 인버터에 전원을 공급하였을 녹색...

  • Page 39: Led에 대한 상태에 따른 통신 모듈 상태 진단

    통신 모듈 상태 진단 및 LED 정의 3.2 LED 에 대한 상태에 따른 통신 모듈 상태 진단 상태 모듈 상태 원인 도움 인버터의 전원을 확인합니다. 인버터에 전원 인버터에 에러 공급이 안되었거나 상황이 있는지 인버터와 확인합니다. 꺼짐 전원 공급 불량 PROFIBUS-DP PROFIBUS-DP 통신...
  • Page 40 통신 모듈 상태 진단 및 LED 정의 상태 모듈 상태 원인 도움 Network에서 Master가 통신을 Master에서 통신을 시작하지 않았을 시작하십시오 경우 통신 커넥터의 커넥터의 핀 번호와 결선에 문제가 있는 종단 저항의 결선을 경우 확인합니다. 할당된 마스터가 없거나, 마스터 국에 network안에 마스터가...

  • Page 41: 인버터 파라미터

    인버터 파라미터 4 인버터 파라미터 4.1 PROFIBUS-DP 통신에 관련된 파라미터 Code 파라미터 이름 초기 값 설정 범위 설명 Number 인버터에 장착된 통신카드의 버전을 CM-06 FBus S/W Ver 표시합니다. PROFIBUS-DP 통신 모듈의 국번을 CM-07 FBus ID 1 ~ 125 설정합니다. PROFIBUS-DP 통신 모듈의LED CM-09 FBus Led 상태를...

  • Page 42: Profibus-Dp 통신에 관련된 파라미터 설명

    인버터 파라미터 4.2 PROFIBUS-DP 통신에 관련된 파라미터 설명 4.2.1 통신 모듈 버전 표시 인버터에 장착된 Profibus-DP 통신 모듈의 버전을 표시합니다. 4.2.2 Station ID 설정 인버터에 장착된 PROFIBUS-DP 통신 모듈의 국번을 설정합니다. CM-07 FBus ID CM-94 Comm Update PROFIBUS-DP의 Station ID값을 설정하는 파라미터 입니다. Station ID는 1~125까지 설정...

  • Page 43: 통신 상태 Led 표시

    인버터 파라미터 4.2.3 통신 상태 LED 표시 PROFIBUS-DP 통신 모듈에 장착된 3개의 LED인 NODE, ERROR, CPU LED의 점멸 상태를 표시하는 파라미터 입니다. 키패드 상에서 왼쪽에서 오른쪽으로 BLANK(Reserved), NODE, ERROR, CPU LED의 순으로 LED 상태를 표시 합니다. (CM-09 LED 상태 예) (ON) (OFF) Reserved...

  • Page 44: Para Status 개수 설정

    인버터 파라미터 4.2.4 Para Status 개수 설정 인버터에 장착된 PROFIBUS-DP 통신 모듈의 국번을 설정합니다. Para Status 개수 설정 CM-30 CM-31 Para Status1~Status8 설정 CM-38 CM-94 Comm Update PROFIBUS-DP 통신 시 인버터가 마스터에게 상태 정보를 몇 개 보낼 지를 결정하는 파라미터입니다. ‘Para Status 개수...

  • Page 45: Para Status 1~8

    인버터 파라미터 4.2.5 Para Status 1~8 인버터에 장착된 PROFIBUS-DP 통신 모듈의 국번을 설정합니다. Para Status 개수 설정 CM-30 CM-31 Para Status1~Status8 설정 CM-38 PROFIBUS-DP 통신 시 인버터가 마스터에게 어떤 상태 정보를 보낼 지 설정하는 파라미터입니다. Para Status1~8은 인버터 주소 형태로 설정하게 됩니다. 인버터...

  • Page 46: Para Control 개수 설정

    인버터 파라미터 4.2.6 Para Control 개수 설정 인버터에 장착된 PROFIBUS-DP 통신 모듈의 국번을 설정합니다. Para Control 개수 설정 CM-50 CM-51 Para Control 1~Control 8 설정 CM-58 CM-94 Comm Update PROFIBUS-DP 통신 시 마스터가 인버터에게 제어 정보를 몇 개 보낼 지를 결정하는 파라미터입니다.

  • Page 47: Para Control 1~8

    인버터 파라미터 4.2.7 Para Control 1~8 인버터에 장착된 PROFIBUS-DP 통신 모듈의 국번을 설정합니다. Para Control 개수 설정 CM-50 CM-51 Para Control 1~Control 8 설정 CM-58 PROFIBUS-DP 통신 시 마스터가 인버터에게 어떤 제어 정보를 보낼 지 설정하는 파라미터입니다. Para Control 1~8은 인버터 주소 형태로 설정하게 됩니다. 인버터...

  • Page 48: Comm Update

    인버터 파라미터 4.2.8 Comm Update Station ID 설정 CM-07 Para Status 개수 설정 CM-30 Para Control 개수 설정 CM-50 CM-94 Comm Update Station ID와 Para Status 개수와 Para Control 개수의 값을 변경하고 PROFIBUS-DP 통신 모듈에 반영하기 위해서 Comm Update를 “1”로 설정 합니다. Comm Update를...

  • Page 49: Gsd File (Electronic Data Sheets)

    GSD File (Electronic Data Sheets) 5 GSD File (Electronic Data Sheets) 인버터의 PROFIBUS-DP 통신 모듈에 대한 정보가 들어있는 파일입니다. Profibus Configuration Software에서 이 파일을 필요로 합니다. GSD 파일은 LS ELECTRIC 홈페이지에서 다운 받아서 사용하십시오.
  • Page 50 제품을 구매 및 설치한 후에는 다음 정보를 상세하게 기재하여 보관하십시오. 이 정보는 제품의 품질 보증 기간 동안 제품이 정상적으로 작동하지 않는 경우의 무상 제품 보증 서비스 혜택을 위한 것입니다. 제 품 명 설치 일자 LS ELECTRIC 통신 모듈 모 델 명 보증 기간 CPDP-G100 성 명...
  • Page 51 • 천재지변에 의해 고장이 발생한 경우(화재, 수해, 가스 사고, 지진 등) • 당사 특약점이나 서비스 센터가 아닌 곳에서 제품을 임의로 개조 또는 수리한 경우 • 제품에 LS ELECTRIC 명판이 부착되어 있지 않은 경우 • 무상 보증 기간이 지난 경우 홈페이지 안내...
  • Page 52 초판 2020.01 V1.0 환경경영 LS ELECTRIC은 환경 보전을 경영의 우선 과제로 하며, 전 임직원은 쾌적한 지구 환경 보전을 위해 최선을 다합니다. 제품 폐기에 대한 안내 LS 인버터는 환경을 보호할 수 있도록 설계된 제품입니다. 제품을 폐기할 경우 철, 알루미늄, 동, 합성수지(제품 커버)류로 분리하여...
