3.3 Sambungan listrik

BAHAYA
Kejutan listrik
Kematian atau luka serius
‐
Matikan pasokan listrik sebelum Anda
menangani produk ini.
‐
Pastikan pasokan listrik tidak akan hi-
dup tanpa disengaja.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐
Pemasangan harus dilakukan dengan
alat pemutus arus sisa (RCD) dengan
arus kerja kurang dari 30 mA.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐
Pastikan steker catu daya yang diser-
takan bersama produk ini sesuai de-
ngan regulasi setempat.
‐
Steker harus memiliki sistem koneksi
arde protektif (PE) yang sama dengan
soket listrik. Jika tidak sama, gunakan-
lah adaptor yang sesuai jika diizinkan
oleh peraturan lokal.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐
Kabel daya tanpa steker harus disam-
bungkan ke perangkat penghubung ca-
tu daya yang tergabung dalam kabel
tetap sesuai dengan peraturan setem-
pat terkait pemasangan kabel.
Semua penyambungan listrik harus dilaku-
kan oleh teknisi listrik resmi sesuai dengan
peraturan setempat.
Tergantung peraturan setempat, pompa
dengan kabel listrik 10 m harus digunakan
jika pompa digunakan sebagai pompa por-
tabel untuk pemakaian berbeda.
Pastikan bahwa pompa cocok dengan frekuensi dan
tegangan listrik yang tersedia di lokasi pemasangan.
Tegangan dan frekuensi tertera pada pelat label
pompa.
Pompa tidak boleh dihubungkan ke sakelar listrik
eksternal. Jika dipasang jauh dari sakelar, maka jenis
sakelarnya harus yang bisa dikunci.
Pompa tiga-fasa harus dihubungkan ke pemutus
sirkuit pelindung motor eksternal dengan rilis
diferensial. Rating arus pemutus sirkuit pelindung
motor harus sesuai dengan data kelistrikan yang
tertera pada pelat label pompa.
350
Jika sakelar tingkat dihubungkan ke pompa tiga-fasa,
pemutus sirkuit pelindung motor harus dioperasikan
secara magnetis.
Pompa satu-fasa dilengkapi pelindung beban berlebih
termal sehingga tidak diperlukan pelindung motor
tambahan.
Jika kelebihan beban, motor akan mati se-
cara otomatis. Setelah motor dingin sam-
pai suhu normal, motor secara otomatis
akan menyala kembali.

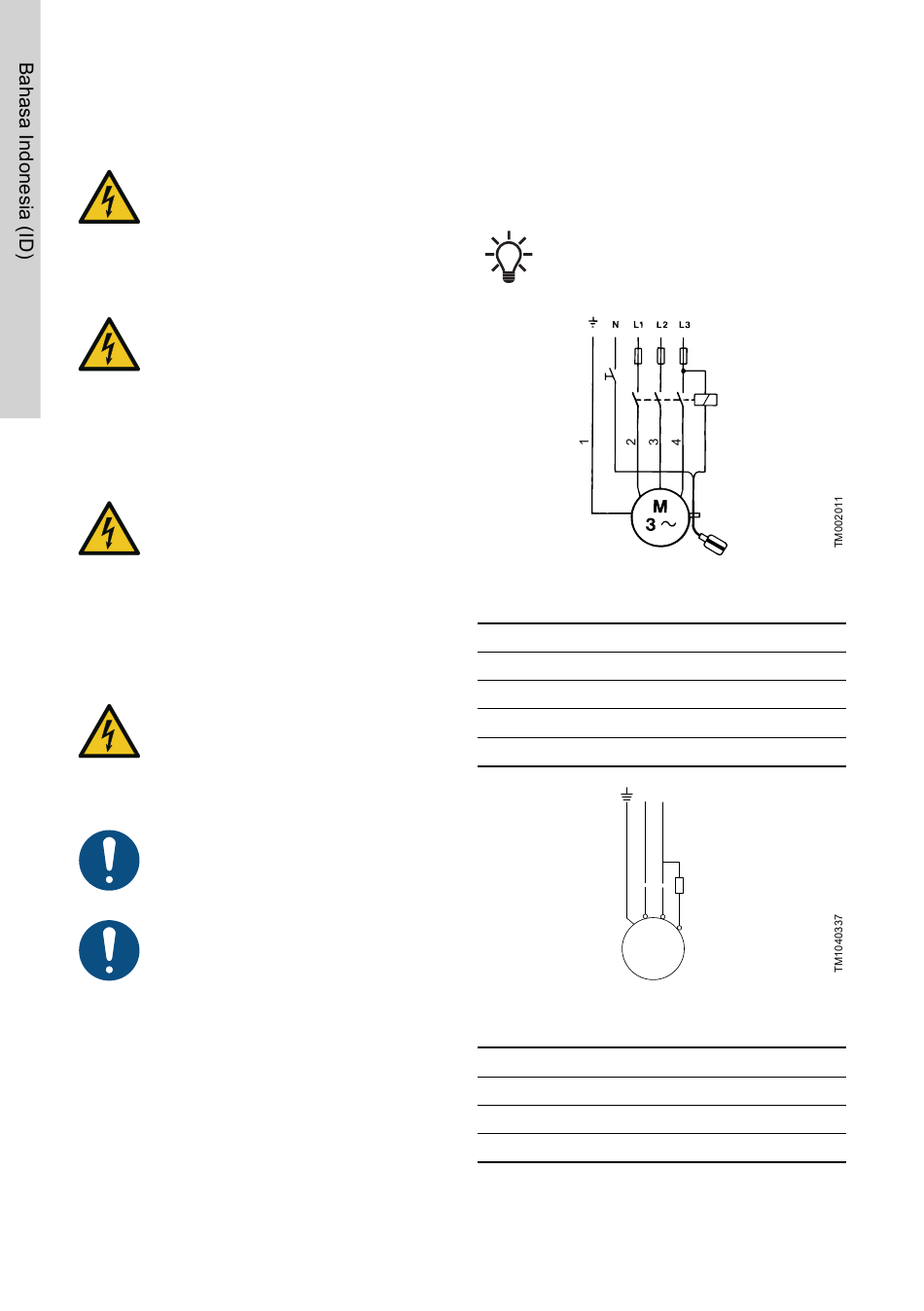

Bagan pengkabelan
Pos. Keterangan
1 Kuning dan hijau
2 Abu-abu
3 Coklat
4 Hitam
N L
1 2
M
1~
Bagan pengkabelan
Pos. Keterangan
1 Kuning dan hijau
2 Biru
3 Coklat
3.4 Memeriksa arah rotasi
Hanya untuk pompa tiga-fasa
-
