1.2 Catatan
Simbol dan catatan berikut ini dapat muncul dalam
petunjuk pemasangan dan pengoperasian Grundfos,
petunjuk keselamatan dan petunjuk servis.
Perhatikan petunjuk ini untuk produk tahan
ledakan.
Lingkaran warna biru atau abu-abu de-
ngan simbol grafis putih menunjukkan
bahwa suatu tindakan harus diambil.
Lingkaran warna merah atau abu-abu de-
ngan garis diagonal, mungkin disertai sim-
bol grafis hitam, menunjukkan bahwa sua-
tu tindakan tidak boleh diambil atau harus
dihentikan.
Jika semua petunjuk ini tidak diperhatikan,
dapat mengakibatkan alat tidak berfungsi
atau rusak.
Tip dan saran untuk mempermudah peker-
jaan.
2. Menerima produk
PERINGATAN
Benda jatuh
Kematian atau luka serius
‐
Simpan produk dalam posisi stabil se-
lama membuka kemasan.
‐
Kenakan alat pelindung diri.
2.1 Memeriksa produk
Pastikan produk yang diterima sesuai dengan yang
dipesan.
Pastikan tegangan dan frekuensi produk sesuai
dengan tegangan dan frekuensi di lokasi
pemasangan.
3. Persyaratan pemasangan
HATI-HATI
Bahan beracun
Luka ringan atau sedang
‐
Produk akan dikategorikan sebagai ter-
cemar jika telah digunakan pada cairan
yang membahayakan kesehatan atau
beracun. Kenakan alat pelindung diri.
Pemasangan harus dilakukan oleh orang
yang dilatih khusus dan sesuai dengan pe-
raturan setempat.
Menurut standar EN 60335-2-41/A2:2010,
produk ini dilengkapi kabel listrik sepan-
jang 5 meter yang hanya boleh digunakan
di dalam ruangan.
3.1 Lokasi
Jangan lupa untuk memperpanjang kabel
minimal 3 m di atas permukaan air. Ini
membatasi kedalaman instalasi menjadi 7
m untuk pompa dengan kabel 10 m dan 2
m untuk pompa dengan kabel 5 m.
3.1.1 Ruang minimum
Sumur, cekungan atau tangki harus diukur sesuai
kaitannya antara aliran air ke sumur, cekungan, atau
tangki dan kinerja pompa.
Jika pompa dipasang dalam instalasi permanen
dengan sakelar apung, dimensi minimum sumur,
cekungan atau tangki harus seperti yang ditunjukkan
pada gambar Dimensi sumur minimum saat sakelar
apung diatur sesuai dengan panjang kabel bebas
minimum untuk memastikan sakelar apung bisa
bergerak bebas. Sakelar apung diatur sesuai dengan
panjang kabel bebas minimum. Lihat bagian
Mengatur panjang kabel sakelar apung.
550 mm

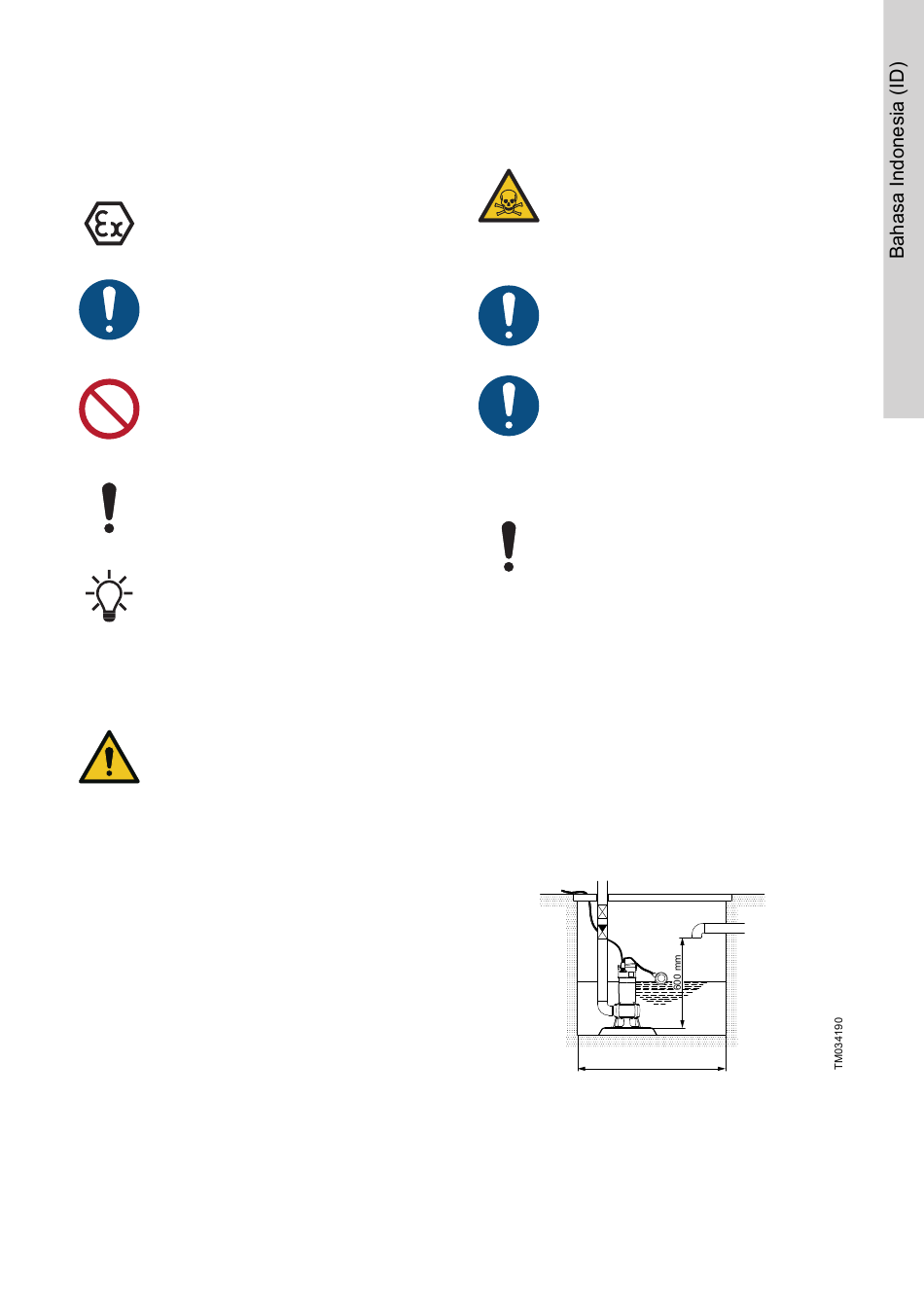

Dimensi sumur minimum ketika sakelar apung
diatur sesuai dengan panjang kabel bebas
minimum
Informasi terkait
3.2.7 Sesuaikan panjang kabel sakelar apung
347
