5.3 Identifikasi
5.3.1 Pelat label
11 12 13 14
1 Type: UNILIFT XXXX.XX.XX.XX X
2 Prod. No: XXXXXXXX Tmax: XX°C
3
U: XxXXX V ± XX % ~XX Hz
4 P1: X,X kW n: XXXX min
-1
5 IP 68 Cosφ: X,XX
Imax: X,XX A
N.wght: XX.X kg
6 Qmax: XX m /h
3
7 Hmax: XX m Class: F : XX m
XX XXXXX - X XXXXXXX X
P3 0000
8
MADE IN HUNGARY
9
DK-8850 Bjerringbro, Denmark
10
20

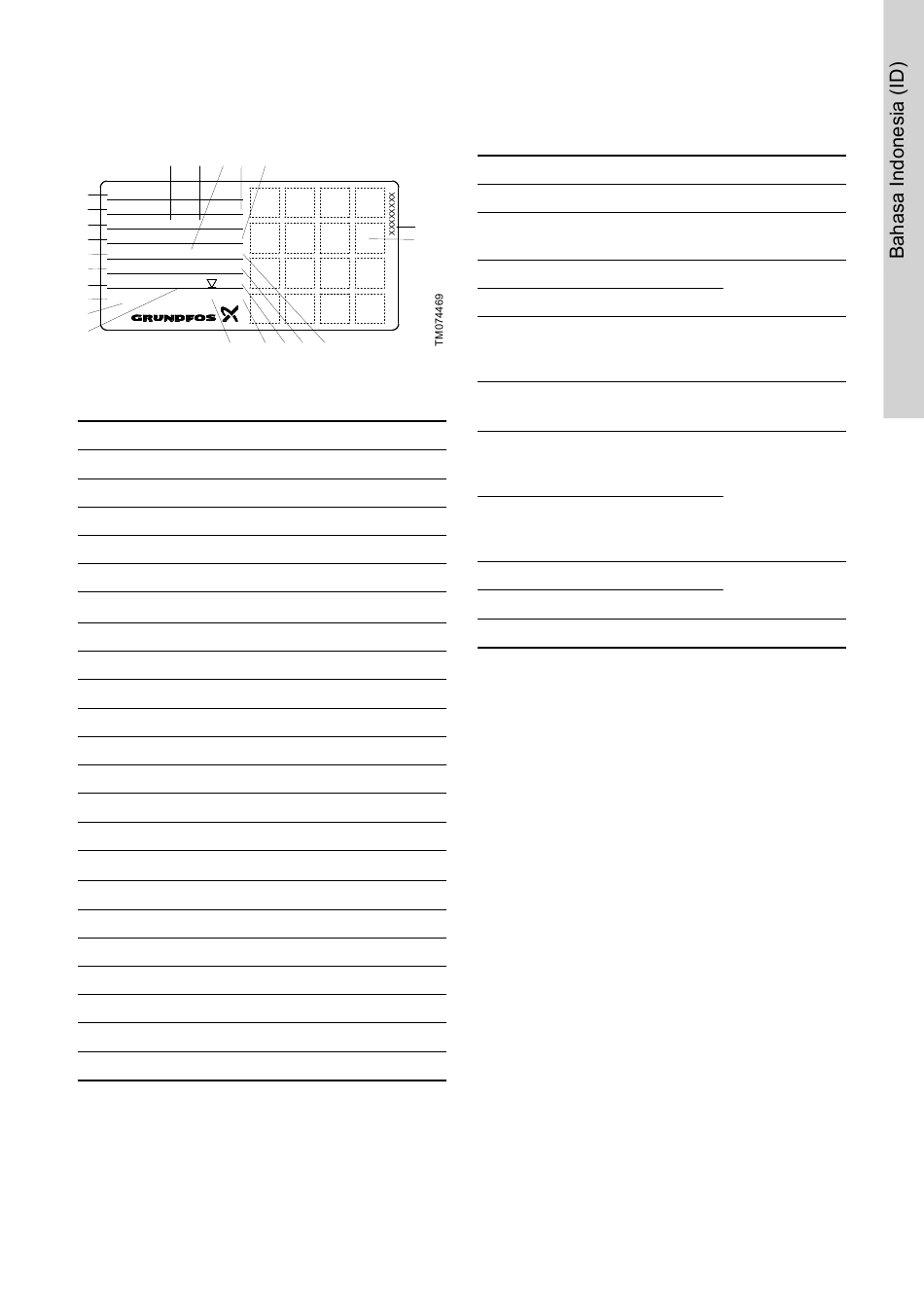

Contoh pelat label
Pos. Keterangan
1 Tipe produk
2 Nomor produk
3 Tegangan arus listrik[V]
4 Input daya [kW]
5 Arus listrik maks.[A]
6
Laju aliran maks.[m
7 Kepala/Head maks.[m]
8 Kode pabrik
9 Kode produksi (tahun dan pekan)
10 Kelas isolasi
11 Toleransi tegangan [%]
12 Frekuensi[Hz]
13 Kelas isolasi
14 Suhu cairan maks.[°C]
-1
15
Kecepapatn [min
16 Cosinus phi
17 Berat bersih[kg]
18 Kedalaman instalasi maksimum [m]
19 Nomor ID untuk Petunjuk Keselamatan
20 Nomor ID untuk Standar EN
21 Tata letak pelat label
22 Persetujuan
15
21
22
19 18 17 16
3
/h]
]
5.3.2 Pengenal tipe
Contoh: UNILIFT AP35B.50.08.A1.V
Code Explanation
UNILIFT AP Cakupan tipe
35
[ ] Pompa AP
B AP Basic
50
08
Operasi otoma-
A tis dengan sa-
kelar apung
Operasi manual
[ ] tanpa sakelar
apung
1 Satu fasa
3 Tiga fasa
V Impeler vortex
Designation
Ukuran partikel
maksimum [mm]
Tipe pompa
Nominal diame-
ter lubang pele-
pasan
Output daya,
P / 100 [W]
2
Kontrol tingkat
Motor
Impeller
353
