3.2 Pemasangan mekanik
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐
Matikan pasokan listrik sebelum mena-
ngani produk ini.
‐
Pastikan pasokan listrik tidak akan me-
nyala tanpa disengaja.
HATI-HATI
Elemen yang tajam
Luka ringan atau sedang
‐
Kenakan alat pelindung diri.
‐
Pastikan jangan sampai orang me-
nyentuh impeller pompa.
Pompa tidak boleh dipasang menggantung
dari kabel listrik atau pipa hisap.

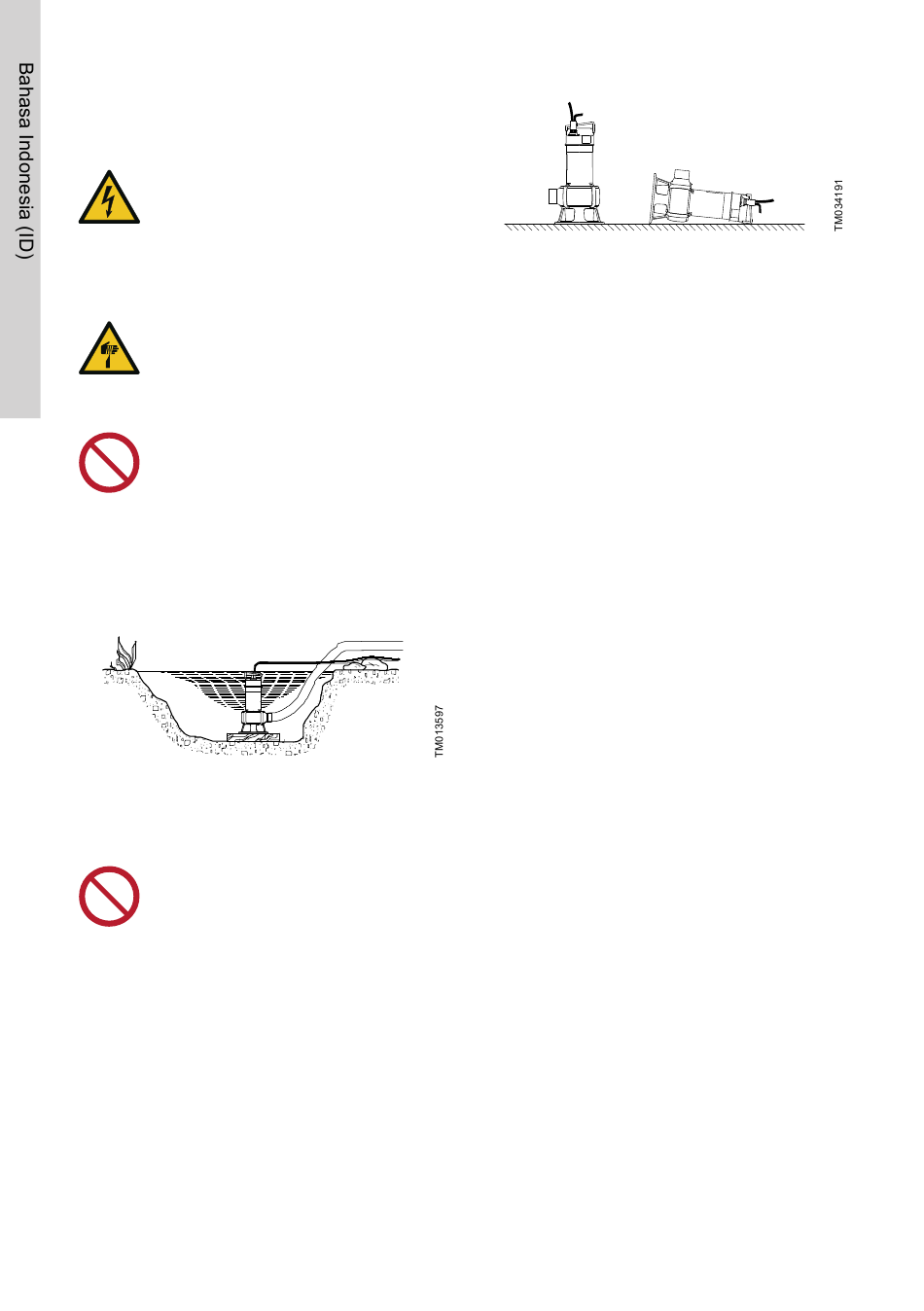

3.2.1 Dudukan
Tempatkan pompa di atas pelat atau batu bata yang
memungkinkan filter hisap bebas dari lumpur,
endapan atau material sejenis. Lihat gbr. Letakkan
pompa ini di atas pelat..
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙
∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙
∙
∙ ∙ ∙
∙
∙
∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙
Letakkan pompa ini di atas pelat.
3.2.2 Mengangkat pompa
Jangan tarik atau angkat produk dengan
menggunakan kabel listrik.
Angkat pompa menggunakan pegangan pompa.
Jangan mengangkat pompa menggunakan kabel
listrik atau pipa ataupun selangnya.
Jika pompa dipasang di dalam sumur atau tangki,
turunkan dan angkat pompa dengan memakai kawat
atau rantai yang diikatkan ke pegangan pompa.
3.2.3 Memosisikan pompa
Pompa ini bisa digunakan dalam posisi vertikal
ataupun horizontal. Lihat gbr. Posisi pompa.
Selama operasi terus-menerus, motor dan saluran
hisap pompa harus terendam penuh oleh cairan yang
dipompa.
Selama operasi berselang-seling, motor harus selalu
terendam setengah ke dalam cairan yang dipompa.
348
· · ∙ · · · · ·
· · ∙ · · · ·
· · · · ·
· · · · · · · ·
· · · · · · · ·
∙∙ · · · · · · ·
· · · · · · · · · ·
· ∙ ∙ · · · · ·
· · · ·
· ∙ · · · ·
· · · · · · ·
· · ∙ · · · ·
· · · · ∙ · ·
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙
∙
∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙ ∙ ∙ ∙
∙ ∙
∙ ∙
∙
∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙
∙∙ ∙ ∙ ∙ ∙ ∙
∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
∙
∙ ∙
∙ ∙
∙ ∙ ∙
∙ ∙ ∙
∙
∙
∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙
∙ ∙ ∙ ∙
Posisi pompa
Bila pipa atau selang telah disambungkan, letakkan
pompa dalam posisi operasi.
Posisikan pompa sehingga saluran hisap pompa
tidak akan tersumbat atau sebagian tersumbat oleh
kotoran, lumpur atau material serupa.
Untuk instalasi permanen, sumur harus dibersihkan
dari kotoran, kerikil, dll sebelum pompa dipasang.
3.2.4 Penyambungan pipa
Untuk instalasi permanen, kami sarankan Anda
memasang sambungan, katup satu arah, dan katup
pemisah pada pipa pelepasan.
3.2.5 Instalasi pada sambungan otomatis
Lihat gambar A dan B pada Lampiran.
Pompa untuk instalasi permanen bisa dipasang di
atas sambungan otomatis stasioner dan dioperasikan
dengan sebagian atau seluruhnya terbenam cairan
yang dipompa.
1. Buat lubang pemasangan dengan bor untuk
braket rel pemandu di bagian dalam sumur dan
kencangkan braket rel pemandu secara seimbang
dengan dua sekrup.
2. Letakkan unit dudukan sambungan otomatis di
dasar sumur. Gunakan jalur pipa untuk membuat
posisi yang benar. Kencangkan dengan baut
kembang yang kuat. Jika dasar sumur tidak rata,
unit dudukan sambungan-otomatis harus ditopang
sehingga bisa rata ketika dikencangkan.
3. Pasang saluran pelepasan sesuai dengan
prosedur umumnya dan tanpa membuat saluran
tertekuk atau meregang.
4. Ketuk rel pemandu ke arah keran di bagian
bawah sambungan otomatis. Miringkan bagian
dalam untuk memudahkan pemasangan. Rel
pemandu harus dipasang erat di atas keran. Kami
sarankan pipa berukuran sedang 3/4" sebagai rel
pemandu.
5. Sesuaikan panjang rel pemandu untuk
memasang braket di atasnya.
