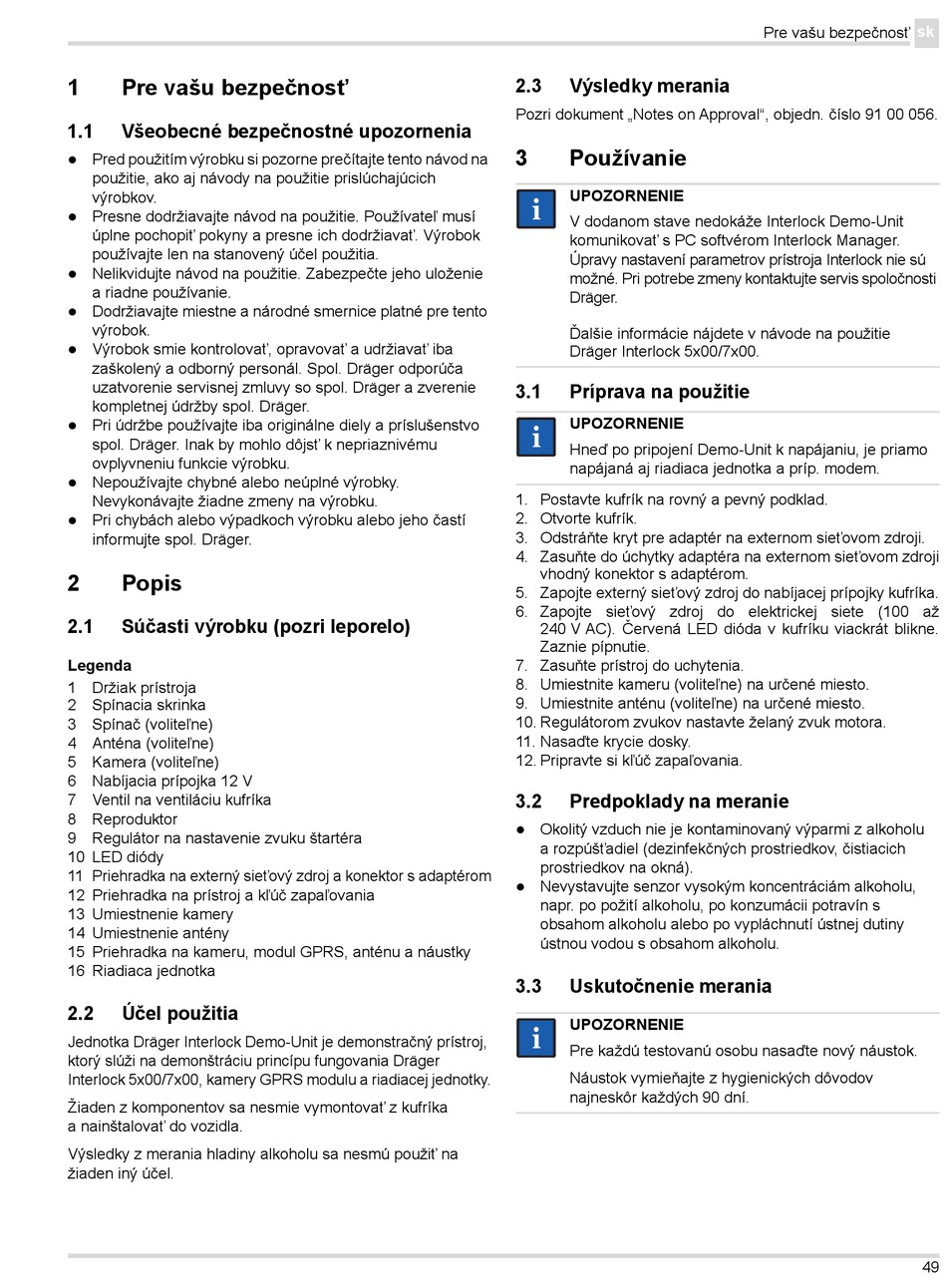

Pre Vašu Bezpečnosť - Dräger Interlock Demo-Unit Instructions For Use Manual

1 Pre vašu bezpečnosť
1.1 Všeobecné bezpečnostné upozornenia
Pred použitím výrobku si pozorne prečítajte tento návod na

použitie, ako aj návody na použitie prislúchajúcich
výrobkov.
Presne dodržiavajte návod na použitie. Používateľ musí

úplne pochopiť pokyny a presne ich dodržiavať. Výrobok
používajte len na stanovený účel použitia.
Nelikvidujte návod na použitie. Zabezpečte jeho uloženie

a riadne používanie.
Dodržiavajte miestne a národné smernice platné pre tento

výrobok.
Výrobok smie kontrolovať, opravovať a udržiavať iba

zaškolený a odborný personál. Spol. Dräger odporúča
uzatvorenie servisnej zmluvy so spol. Dräger a zverenie
kompletnej údržby spol. Dräger.
Pri údržbe používajte iba originálne diely a príslušenstvo

spol. Dräger. Inak by mohlo dôjsť k nepriaznivému
ovplyvneniu funkcie výrobku.
Nepoužívajte chybné alebo neúplné výrobky.

Nevykonávajte žiadne zmeny na výrobku.
Pri chybách alebo výpadkoch výrobku alebo jeho častí

informujte spol. Dräger.
2 Popis
2.1 Súčasti výrobku (pozri leporelo)
Legenda
1 Držiak prístroja
2 Spínacia skrinka
3 Spínač (voliteľne)
4 Anténa (voliteľne)
5 Kamera (voliteľne)
6 Nabíjacia prípojka 12 V
7 Ventil na ventiláciu kufríka
8 Reproduktor
9 Regulátor na nastavenie zvuku štartéra
10 LED diódy
11 Priehradka na externý sieťový zdroj a konektor s adaptérom
12 Priehradka na prístroj a kľúč zapaľovania
13 Umiestnenie kamery
14 Umiestnenie antény
15 Priehradka na kameru, modul GPRS, anténu a náustky
16 Riadiaca jednotka
2.2 Účel použitia
Jednotka Dräger Interlock Demo-Unit je demonstračný prístroj,
ktorý slúži na demonštráciu princípu fungovania Dräger
Interlock 5x00/7x00, kamery GPRS modulu a riadiacej jednotky.
Žiaden z komponentov sa nesmie vymontovať z kufríka
a nainštalovať do vozidla.
Výsledky z merania hladiny alkoholu sa nesmú použiť na
žiaden iný účel.
2.3 Výsledky merania
Pozri dokument „Notes on Approval", objedn. číslo 91 00 056.
3 Používanie
UPOZORNENIE
i i
V dodanom stave nedokáže Interlock Demo-Unit
komunikovať s PC softvérom Interlock Manager.
Úpravy nastavení parametrov prístroja Interlock nie sú
možné. Pri potrebe zmeny kontaktujte servis spoločnosti
Dräger.
Ďalšie informácie nájdete v návode na použitie
Dräger Interlock 5x00/7x00.
3.1 Príprava na použitie
UPOZORNENIE
i i
Hneď po pripojení Demo-Unit k napájaniu, je priamo
napájaná aj riadiaca jednotka a príp. modem.
1. Postavte kufrík na rovný a pevný podklad.
2. Otvorte kufrík.
3. Odstráňte kryt pre adaptér na externom sieťovom zdroji.
4. Zasuňte do úchytky adaptéra na externom sieťovom zdroji
vhodný konektor s adaptérom.
5. Zapojte externý sieťový zdroj do nabíjacej prípojky kufríka.
6. Zapojte sieťový zdroj do elektrickej siete (100 až
240 V AC). Červená LED dióda v kufríku viackrát blikne.
Zaznie pípnutie.
7. Zasuňte prístroj do uchytenia.
8. Umiestnite kameru (voliteľne) na určené miesto.
9. Umiestnite anténu (voliteľne) na určené miesto.
10. Regulátorom zvukov nastavte želaný zvuk motora.
11. Nasaďte krycie dosky.
12. Pripravte si kľúč zapaľovania.
3.2 Predpoklady na meranie
Okolitý vzduch nie je kontaminovaný výparmi z alkoholu

a rozpúšťadiel (dezinfekčných prostriedkov, čistiacich
prostriedkov na okná).
Nevystavujte senzor vysokým koncentráciám alkoholu,

napr. po požití alkoholu, po konzumácii potravín s
obsahom alkoholu alebo po vypláchnutí ústnej dutiny
ústnou vodou s obsahom alkoholu.
3.3 Uskutočnenie merania
UPOZORNENIE
i i
Pre každú testovanú osobu nasaďte nový náustok.
Náustok vymieňajte z hygienických dôvodov
najneskôr každých 90 dní.
sk
Pre vašu bezpečnosť
49
