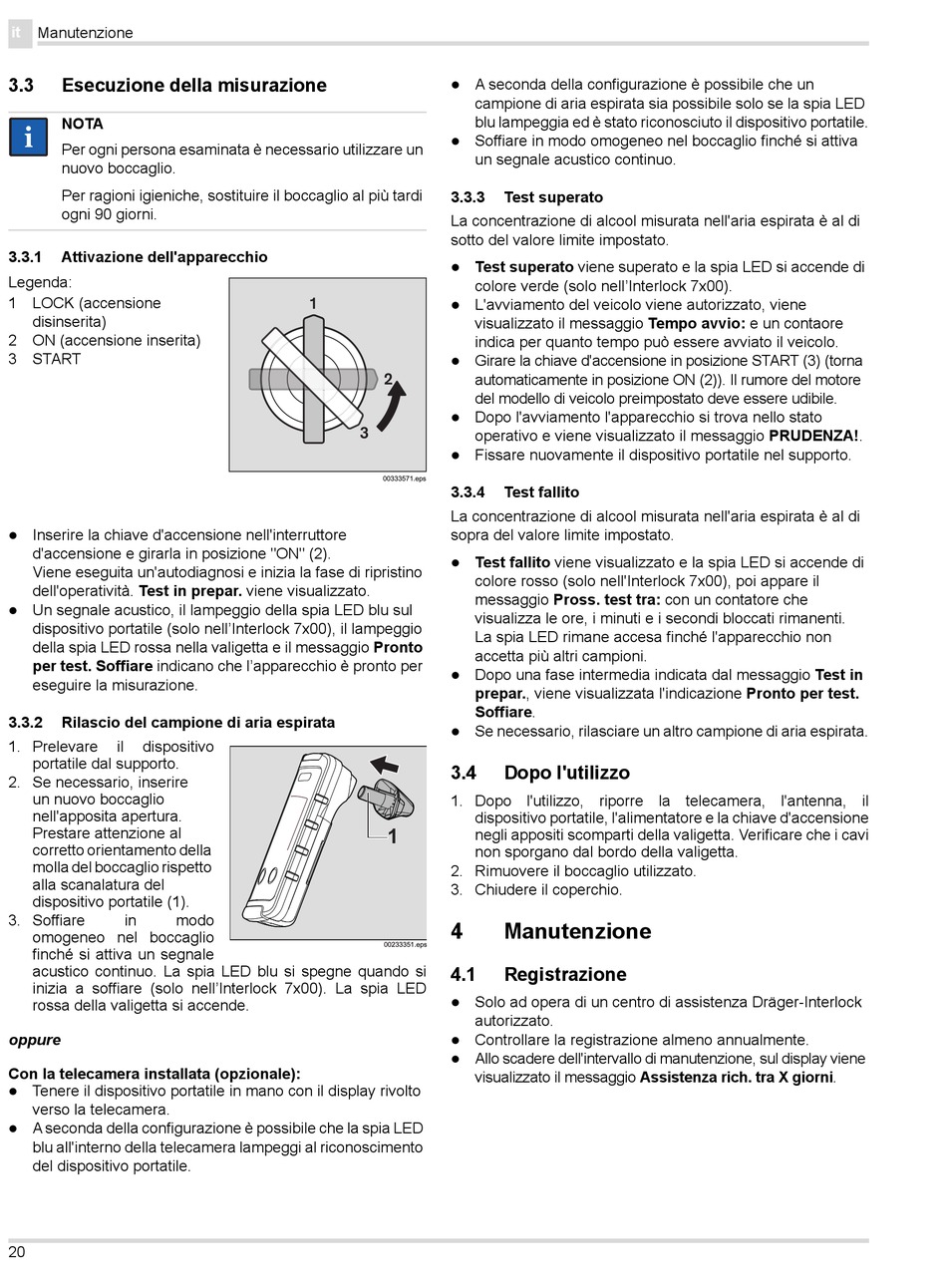

Manutenzione

3.3 Esecuzione della misurazione
NOTA
i i
Per ogni persona esaminata è necessario utilizzare un
nuovo boccaglio.
Per ragioni igieniche, sostituire il boccaglio al più tardi
ogni 90 giorni.
3.3.1 Attivazione dell'apparecchio
Legenda:
1 LOCK (accensione
disinserita)
2 ON (accensione inserita)
3 START
Inserire la chiave d'accensione nell'interruttore

d'accensione e girarla in posizione "ON" (2).
Viene eseguita un'autodiagnosi e inizia la fase di ripristino
dell'operatività. Test in prepar. viene visualizzato.
Un segnale acustico, il lampeggio della spia LED blu sul

dispositivo portatile (solo nell'Interlock 7x00), il lampeggio
della spia LED rossa nella valigetta e il messaggio Pronto
per test. Soffiare indicano che l'apparecchio è pronto per
eseguire la misurazione.
3.3.2 Rilascio del campione di aria espirata
1. Prelevare il dispositivo
portatile dal supporto.
2. Se necessario, inserire
un nuovo boccaglio
nell'apposita apertura.
Prestare attenzione al
corretto orientamento della
molla del boccaglio rispetto
alla scanalatura del
dispositivo portatile (1).
3. Soffiare in modo
omogeneo nel boccaglio
finché si attiva un segnale
acustico continuo. La spia LED blu si spegne quando si
inizia a soffiare (solo nell'Interlock 7x00). La spia LED
rossa della valigetta si accende.
oppure
Con la telecamera installata (opzionale):
Tenere il dispositivo portatile in mano con il display rivolto

verso la telecamera.
A seconda della configurazione è possibile che la spia LED

blu all'interno della telecamera lampeggi al riconoscimento
del dispositivo portatile.
20
A seconda della configurazione è possibile che un

campione di aria espirata sia possibile solo se la spia LED
blu lampeggia ed è stato riconosciuto il dispositivo portatile.
Soffiare in modo omogeneo nel boccaglio finché si attiva

un segnale acustico continuo.
3.3.3
La concentrazione di alcool misurata nell'aria espirata è al di
sotto del valore limite impostato.
Test superato viene superato e la spia LED si accende di

colore verde (solo nell'Interlock 7x00).
1
L'avviamento del veicolo viene autorizzato, viene

visualizzato il messaggio Tempo avvio: e un contaore
indica per quanto tempo può essere avviato il veicolo.
Girare la chiave d'accensione in posizione START (3) (torna

2
automaticamente in posizione ON (2)). Il rumore del motore
del modello di veicolo preimpostato deve essere udibile.
Dopo l'avviamento l'apparecchio si trova nello stato

3
operativo e viene visualizzato il messaggio PRUDENZA!.
Fissare nuovamente il dispositivo portatile nel supporto.

00333571.eps
3.3.4
La concentrazione di alcool misurata nell'aria espirata è al di
sopra del valore limite impostato.
Test fallito viene visualizzato e la spia LED si accende di

colore rosso (solo nell'Interlock 7x00), poi appare il
messaggio Pross. test tra: con un contatore che
visualizza le ore, i minuti e i secondi bloccati rimanenti.
La spia LED rimane accesa finché l'apparecchio non
accetta più altri campioni.
Dopo una fase intermedia indicata dal messaggio Test in

prepar., viene visualizzata l'indicazione Pronto per test.
Soffiare.
Se necessario, rilasciare un altro campione di aria espirata.

3.4
1. Dopo l'utilizzo, riporre la telecamera, l'antenna, il
dispositivo portatile, l'alimentatore e la chiave d'accensione
1
negli appositi scomparti della valigetta. Verificare che i cavi
non sporgano dal bordo della valigetta.
2. Rimuovere il boccaglio utilizzato.
3. Chiudere il coperchio.
4
00233351.eps
4.1
Solo ad opera di un centro di assistenza Dräger-Interlock

autorizzato.
Controllare la registrazione almeno annualmente.

Allo scadere dell'intervallo di manutenzione, sul display viene

visualizzato il messaggio Assistenza rich. tra X giorni.
Test superato
Test fallito

Dopo l'utilizzo

Manutenzione
Registrazione
