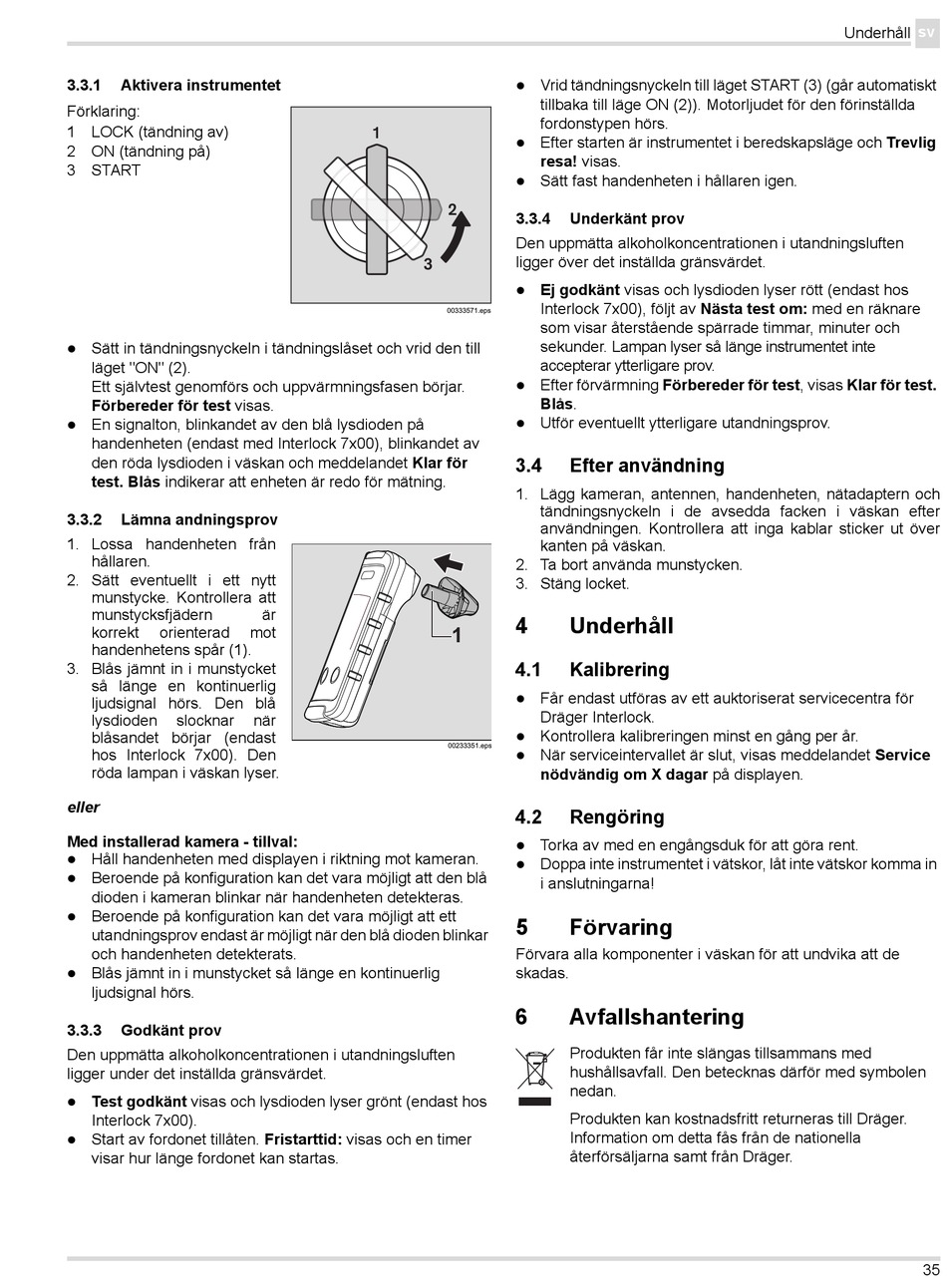

Dräger Interlock Demo-Unit Instructions For Use Manual page 35

3.3.1 Aktivera instrumentet
Förklaring:
1 LOCK (tändning av)
2 ON (tändning på)
3 START
Sätt in tändningsnyckeln i tändningslåset och vrid den till

läget "ON" (2).
Ett självtest genomförs och uppvärmningsfasen börjar.
Förbereder för test visas.
En signalton, blinkandet av den blå lysdioden på

handenheten (endast med Interlock 7x00), blinkandet av
den röda lysdioden i väskan och meddelandet Klar för
test. Blås indikerar att enheten är redo för mätning.
3.3.2 Lämna andningsprov
1. Lossa handenheten från
hållaren.
2. Sätt eventuellt i ett nytt
munstycke. Kontrollera att
munstycksfjädern
korrekt orienterad
handenhetens spår (1).
3. Blås jämnt in i munstycket
så länge en kontinuerlig
ljudsignal hörs. Den blå
lysdioden slocknar
blåsandet börjar (endast
hos Interlock 7x00). Den
röda lampan i väskan lyser.
eller
Med installerad kamera - tillval:
Håll handenheten med displayen i riktning mot kameran.

Beroende på konfiguration kan det vara möjligt att den blå

dioden i kameran blinkar när handenheten detekteras.
Beroende på konfiguration kan det vara möjligt att ett

utandningsprov endast är möjligt när den blå dioden blinkar
och handenheten detekterats.
Blås jämnt in i munstycket så länge en kontinuerlig

ljudsignal hörs.
3.3.3 Godkänt prov
Den uppmätta alkoholkoncentrationen i utandningsluften
ligger under det inställda gränsvärdet.
Test godkänt visas och lysdioden lyser grönt (endast hos

Interlock 7x00).
Start av fordonet tillåten. Fristarttid: visas och en timer

visar hur länge fordonet kan startas.
1
3
är
mot
när
Vrid tändningsnyckeln till läget START (3) (går automatiskt

tillbaka till läge ON (2)). Motorljudet för den förinställda
fordonstypen hörs.
Efter starten är instrumentet i beredskapsläge och Trevlig

resa! visas.
Sätt fast handenheten i hållaren igen.

2
3.3.4 Underkänt prov
Den uppmätta alkoholkoncentrationen i utandningsluften
ligger över det inställda gränsvärdet.
Ej godkänt visas och lysdioden lyser rött (endast hos

Interlock 7x00), följt av Nästa test om: med en räknare
00333571.eps
som visar återstående spärrade timmar, minuter och
sekunder. Lampan lyser så länge instrumentet inte
accepterar ytterligare prov.
Efter förvärmning Förbereder för test, visas Klar för test.

Blås.
Utför eventuellt ytterligare utandningsprov.

3.4 Efter användning
1. Lägg kameran, antennen, handenheten, nätadaptern och
tändningsnyckeln i de avsedda facken i väskan efter
användningen. Kontrollera att inga kablar sticker ut över
kanten på väskan.
2. Ta bort använda munstycken.
3. Stäng locket.
4 Underhåll
1
4.1 Kalibrering
Får endast utföras av ett auktoriserat servicecentra för

Dräger Interlock.
Kontrollera kalibreringen minst en gång per år.

00233351.eps
När serviceintervallet är slut, visas meddelandet Service

nödvändig om X dagar på displayen.
4.2 Rengöring
Torka av med en engångsduk för att göra rent.

Doppa inte instrumentet i vätskor, låt inte vätskor komma in

i anslutningarna!
5 Förvaring
Förvara alla komponenter i väskan för att undvika att de
skadas.
6 Avfallshantering
Produkten får inte slängas tillsammans med
hushållsavfall. Den betecknas därför med symbolen
nedan.
Produkten kan kostnadsfritt returneras till Dräger.
Information om detta fås från de nationella
återförsäljarna samt från Dräger.
sv
Underhåll
35
