Summary of Contents for FS NMC-SNMP

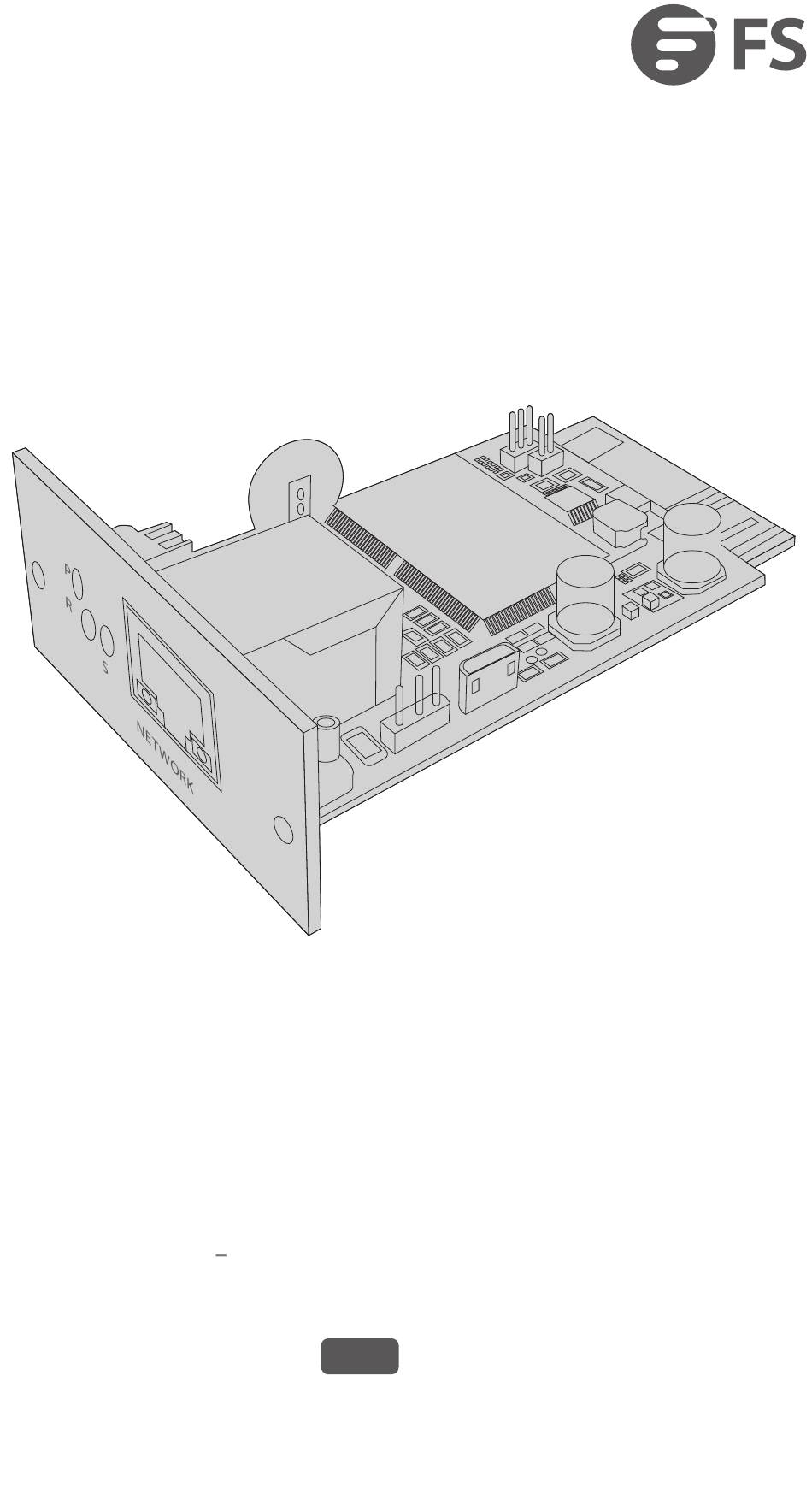

- Page 1 NMC-SNMP CARD NMC-SNMP-Karte CARTE NMC SNMP V1.0 Quick Start Guide Quick Start Anleiung Guide de Démarrage Rapide...
-
Page 2: Hardware Overview
Introduction NMC-SNMP is a built-in network SNMP card that supports SNMP v1/v2/ and v3 protocols and provides the email alarm function, storage of hostorical events and data.The product appearance is as follow: NMC-SNMP Hardware Overview Network Interface 10/100M RJ45 Ethernet interface for connecting to a switch or computer. - Page 3 Step 1: Remove the cover of the intelligent card slot from the UPS back panel by using a screwdriver, and save the screws. Step 2: Insert the NMC-SNMP card into the intelligent card slot of the UPS. Step 3: Secure the NMC-SNMP card with the removed screws.
- Page 4 Step 5: Connect the other end of the Ethernet cable to a computer host or a switch. NOTE: 1. The ID of the shown UPS is #96676. 2. This NMC-SNMP card is compitable with any UPS on fs.com platform. Configuring the NMC-SNMP Card Configuring the NMC-SNMP Card via Web User Interface...
- Page 5 Step 4: Open a browser (Google Chrome or IE is recommended), enter the default IP address "192.168.137.100" of the NMC-SNMP card, and enter the user name and password (both are "admin" by default) to log in to the NMC-SNMP monitor system. Upgrading the System Version via Web Page...
-
Page 6: Troubleshooting
1. If the Power LED is off, please check whether the UPS power is connected normally. 2. If the Status LED is solid red, please check whether the NMC-SNMP card is damaged. 3. If the Run LED is off, please check whether the connection between the network interface and the network cable is normal. - Page 7 Einführung NMC-SNMP ist eine integrierte Netzwerk-SNMP-Karte, die die SNMP-Protokolle v1/v2/ und v3 unterstützt genauso wie die E-Mail-Alarmfunktion und die Speicherung von vergangenen Ereignissen und Daten ermöglicht. Das Erscheinungsbild des Produkts ist wie folgt: NMC-SNMP Hardware-Übersicht Netzwerkschnittstelle 10/100M RJ45 Ethernet-Schnittstelle zum Anschluss an einen Switch oder Computer.
-
Page 8: Installation
Schritt 1: Entfernen Sie die Abdeckung des intelligenten Kartensteckplatzes an der USV-Rückwand mit einem Schraubendreher und bewahren Sie die Schrauben auf. Schritt 2: Stecken Sie die NMC-SNMP-Karte in den intelligenten Kartensteckplatz der USV. Schritt 3: Sichern Sie die NMC-SNMP-Karte mit den entfernten... - Page 9 Schritt 5: Verbinden Sie das andere Ende des Ethernet-Kabels mit einem Computer-Host oder einem Switch. HINWEIS:1. Die Produkt-ID der abgebildeten USV ist #96676. 2. Diese NMC-SNMP-Karte ist mit jeder USV auf der FS.COM-Plattform kompatibel. Konfigurieren der NMC-SNMP-Karte Konfigurieren der NMC-SNMP-Karte über die Web-Benu- tzeroberfläche...
- Page 10 Schritt 4: Öffnen Sie einen Browser (Google Chrome oder IE wird empfohlen), geben Sie die Standard-IP-Adresse "192.168. 137.100" der NMC-SNMP-Karte ein, und geben Sie den Benutzernamen und das Passwort ein (beide sind standardmäßig "admin"), um sich beim NMC-SNMP- Monitorsystem anzumelden.
-
Page 11: Fehlerbehebung
1. Wenn das Strom-LED nicht leuchtet, überprüfen Sie bitte, ob die USV normal angeschlossen ist. 2. Wenn das Status-LED durchgehend rot leuchtet, überprüfen Sie bitte, ob die NMC-SNMP-Karte beschädigt ist. 3. Wenn das Lauf-LED für Ein-/Ausgeschaltet aus ist, überprüfen Sie bitte, ob die Verbindung zwischen der Netzwerkschnittstelle und dem Netzwerkkabel normal ist. -
Page 12: Aperçu Du Matériel
Introduction NMC-SNMP est une carte réseau SNMP intégrée qui prend en charge les protocoles SNMP v1/v2/ et v3 et fournit la fonction d'alarme par e-mail, le stockage des événements et des données. Le produit présente les caractéristiques suivantes : NMC-SNMP Aperçu du Matériel... - Page 13 Étape 1 : Retirez le couvercle du compartiment de la carte du panneau arrière du ASI (Alimentation Statique sans Interruption) à l'aide d'un tournevis. Veuillez conserver les vis. Étape 2 : Insérez la carte NMC-SNMP dans l'emplacement pour carte. Étape 3 : Fixez la carte NMC-SNMP à l'aide des vis.
- Page 14 à un switch. NOTE: 1. L'ID du ASI présenté est #96676. 2. Cette carte NMC-SNMP est compatible avec tous les onduleurs de la gamme fs.com. Configuration de la Carte NMC-SNMP Configuration de la Carte NMC-SNMP via l'Interface...
- Page 15 Étape 4 : Ouvrez un navigateur (Google Chrome ou IE est recommandé), saisissez l'adresse IP par défaut " 192.168.137.100" de la carte NMC-SNMP, puis saisissez le nom d'utilisateur et le mot de passe (tous deux sont "admin" par défaut) pour accéder au système de surveillance NMC-SNMP.
-
Page 16: Dépannage
Centre d'Assistance https://www.fs.com/fr/service/help_center.html Contactez-Nous https://www.fs.com/fr/contact_us.html Garantie du Produit Garantie: La carte NMC-SNMP bénéficie d'une garantie limitée d'un an contre tout défaut matériel ou de fabrication. Pour plus de détails sur la garantie, veuillez consulter la page suivante https://www.fs.com/fr/policies/day_return_policy.html Retour: Si vous souhaitez retourner un ou plusieurs articles, vous trouverez des informations sur la procédure de retour... -
Page 17: Compliance Information
Compliance Information Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. - Page 18 Responsible party (only for FCC matter) FS.COM Inc. 380 Centerpoint Blvd, New Castle, DE 19720, United States https://www.fs.com FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie...
- Page 19 Q.C. PASSED Copyright © 2022 FS.COM All Rights Reserved.
