INFOSEC UPS SYSTEM M5T Series User Manual page 19

Sortie Entrée Entrée du bypass

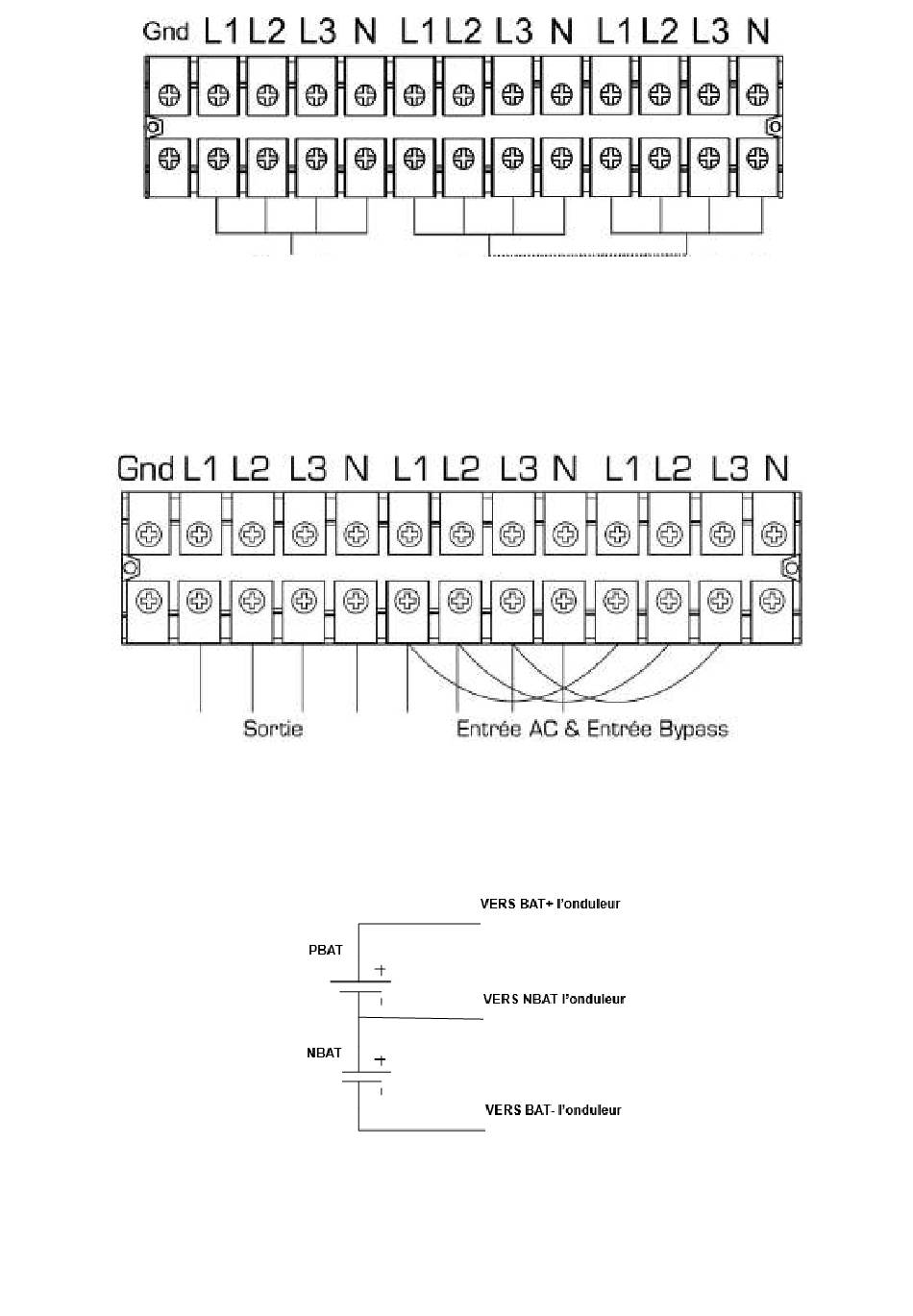

a) Schéma de bornier du modèle M5T 30/40k (S) HV
M5T 15/20k (S) LV – reseau 1 et reseau 2 séparés (dual input)
b) Schéma de bornier du modèle M5T 30/40k (S) HV
M5T 15/20k (S) LV – reseau 1 et reseau 2 commun (common input)
Schéma de câblage de la batterie
