12. Fonctionnement en mode Maintenance
Ce mode de fonctionnement doit exclusivement être mis en œuvre par le personnel de maintenance ou un
technicien qualifié.
Si une opération de réparation ou d'entretien doit être effectuée sur l'onduleur et que la charge ne peut pas
être coupée, l'onduleur doit être basculé en mode Maintenance.
1) Tout d'abord, éteignez l'onduleur (bouton OFF).
2) Ensuite, retirez le capot du commutateur de bypass d'entretien (9) installé sur le panneau arrière.
3) Tournez le commutateur de maintenance en position « BPS ». Ensuite, coupez le disjoncteur
d'alimentation et bypass statique si présent (15)
13. Modèle 3/3 réglé sur le modèle 3/1 (pour M5T 10/15/20k HV et M5T 10k LV uniquement)
Cette opération ne doit être effectuée que par un personnel de maintenance ou des techniciens qualifiés.
Sortie

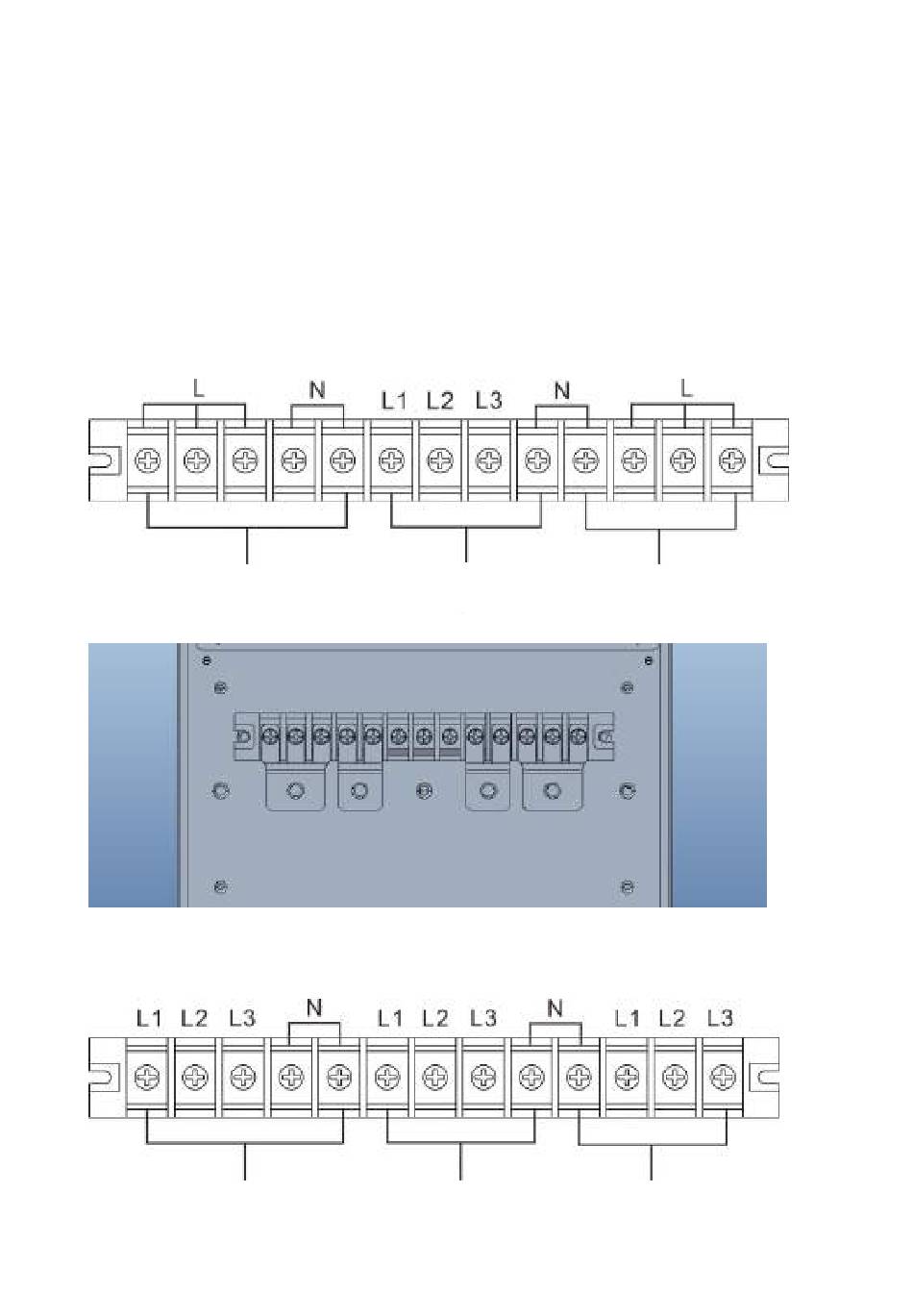

M5T 3/1 - Schéma de la connexion de la feuille de cuivre de court-circuit
Sortie
