INFOSEC UPS SYSTEM M5T Series User Manual page 34

➢
W SORTIE (%) (OUTPUT W %): Puissance de sortie L1, L2 et L3 en Watt en pourcentage.
➢
VASORTIE (%) (OUTPUT VA %): Puissance de sortie L1, L2 et L3 en VA en pourcentage.
➢
Total watt et VA (Total W and VA): Charge de sortie totale en Watt et en VA.
➢
Tension BATT/Tension du bus/Courant de charge/Courant de décharge (BATT Voltage/Bus
Voltage/Charging Current/Discharging Current) : La valeur en temps réel des informations
relatives à la tension DC (continu).
➢
Température (Temperature) : Température des phases L1, L2 et L3.
➢
W ENTRÉE (INPUT W) : Puissance d'entrée L1, L2 et L3 en Watt.
➢
VA ENTRÉE (INPUT VA): Puissance d'entrée L1, L2 et L3 en VA.
➢
W ENTRÉE (%) (INPUT W %) : Puissance d'entrée L1, L2 et L3 en Watt en pourcentage.
➢
VA ENTRÉE (%) (INPUT VA %) : Puissance d'entrée L1, L2 et L3 en VA en pourcentage.
➢
Courant d'entrée (INPUT CURRENT ): La valeur en temps réel du courant d'entrée phases L1, L2 et
L3.
➢
Courant de sortie (OUTPUT W) : La valeur en temps réel du courant de sortie phases L1, L2 et L3.
3-2-4. Écran de réglage
Ce sous-menu permet de définir les paramètres de l'onduleur. Touchez l'icône
page du menu de réglage. Il existe deux options : basique et avancé. Touchez l'icône
l'écran principal. Touchez l'icône
REMARQUE : tous les réglages ne sont pas disponibles dans tous les modes de fonctionnement. Si un
réglage n'est pas disponible dans le mode actuel, l'écran LCD conserve son paramètre de réglage initial
affiché au lieu de modifier les paramètres.
INFOSEC UPS SYSTEM – 15, rue du Moulin – 44880 Sautron, France – www.infosec-ups.com
33
Hotline : +33 (0)2 40 76 15 82 – Fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 02 22 AA 59 203 08

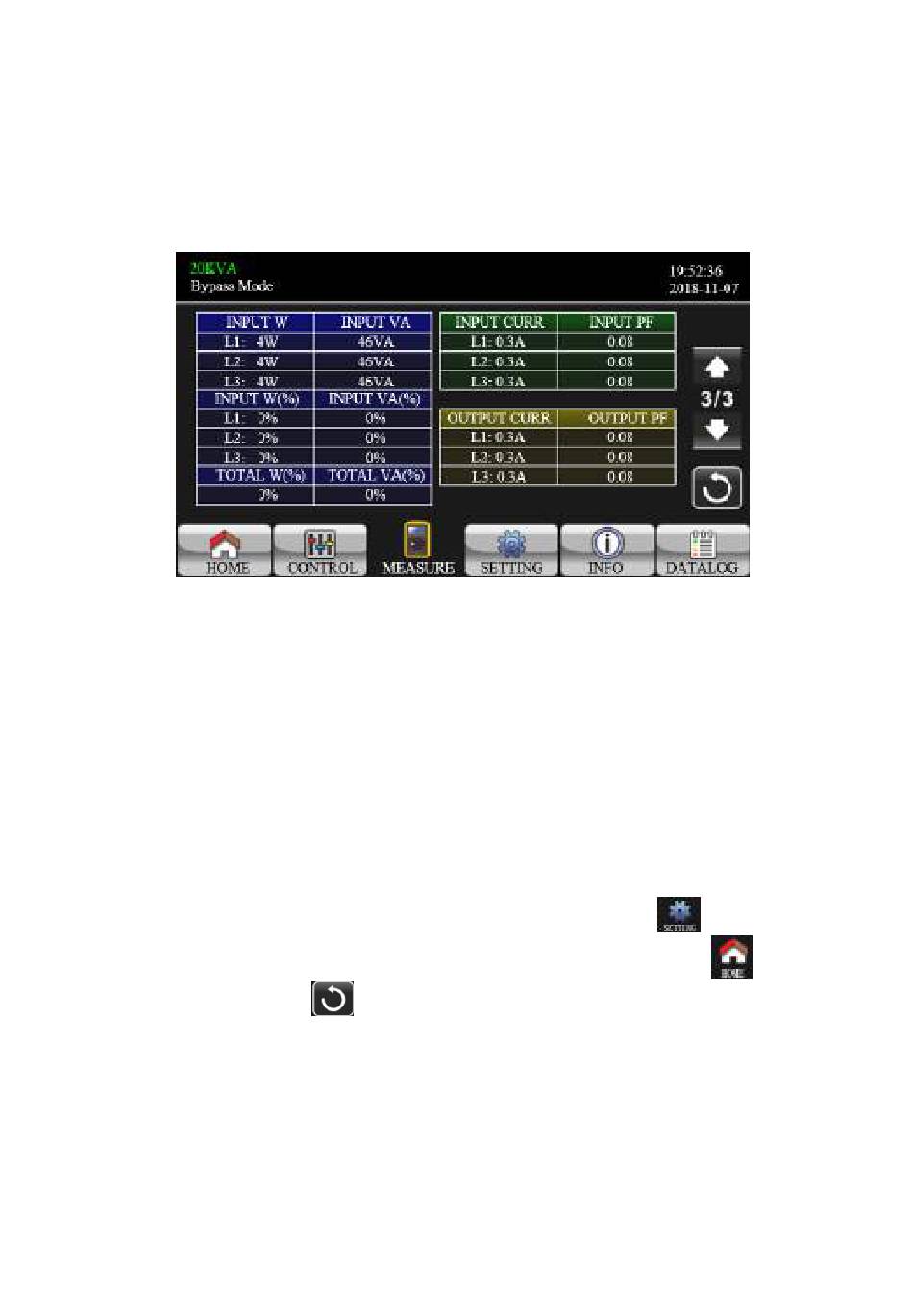

Écran de mesure page 3
pour revenir au menu précédent.
pour entrer dans la
pour revenir à
