INFOSEC UPS SYSTEM M5T Series User Manual page 23

Onduleur 2
Onduleur 1
Entrée
Sortie Entrée
du bypass

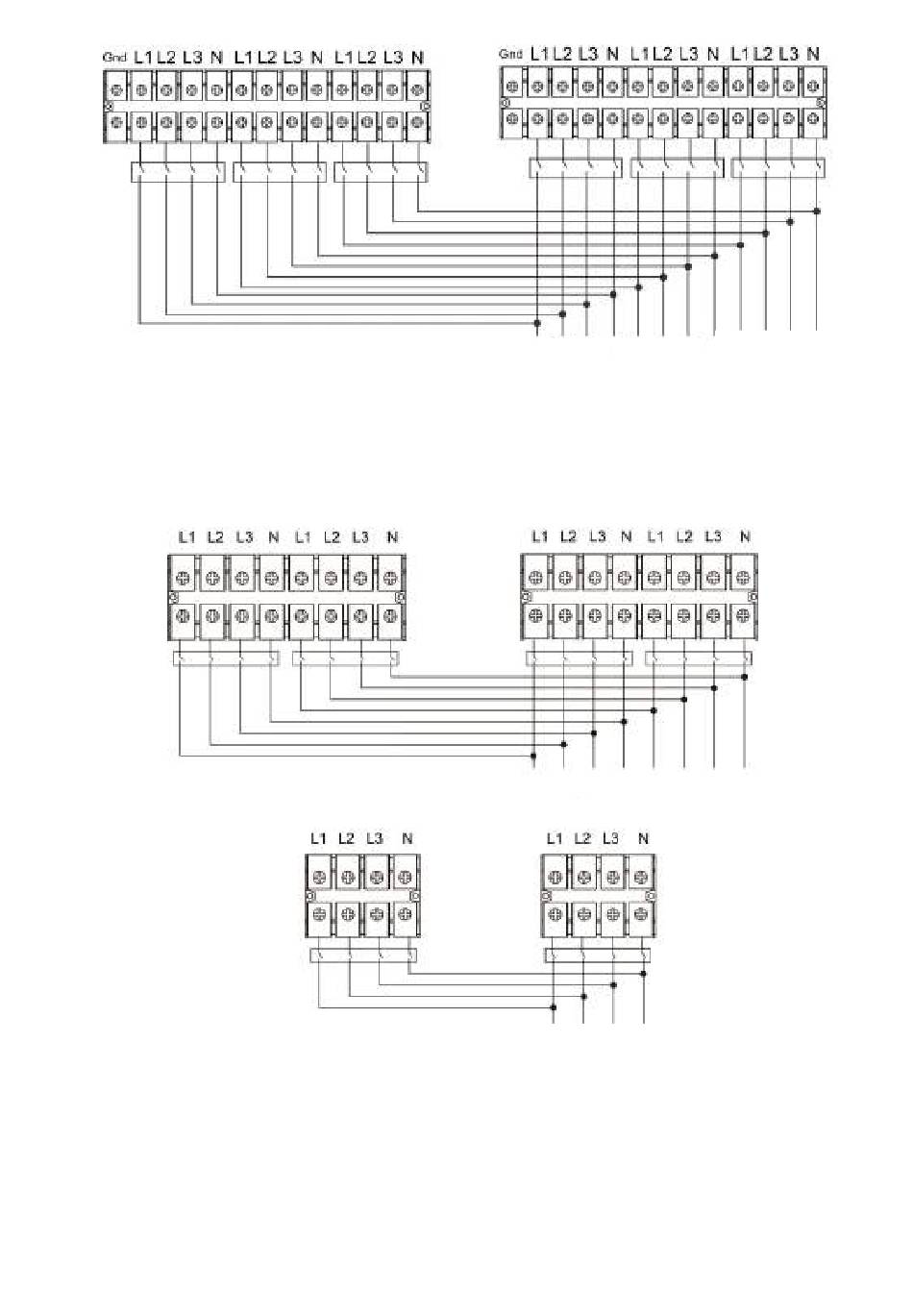

Schéma de câblage du système parallèle pour le modèle M5T 30/40k (SB) HV
M5T 15/20k (SB) LV
Onduleur 1 Onduleur 2
Entrée Sortie
Entrée
du bypass
Schéma de câblage du système parallèle pour le modèle M5T 60k S HV
M5T 30k S LV
