Alimentazione

L'elettronica della serie T72 necessita di una
tensione di alimentazione tra 12 e 35Vcc.
Il segnale di uscita dello strumento è standard
4÷20mA in tecnica a 2 fili, con protocollo HART
FSK.
La tensione di alimentazione, in base al carico
richiesto, è determinata nel seguente modo :
Vcc (min) = 0.0215 x R (carico) + 12 [Vcc]
Dal grafico di figura 4 è possibile vedere l'area
operativa di funzionamento dello strumento.
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE SMART DI LIVELLO, PRESSIONE E VUOTO
SMART LEVEL, PRESSURE AND VACUUM TRANSMITTER
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
®
-

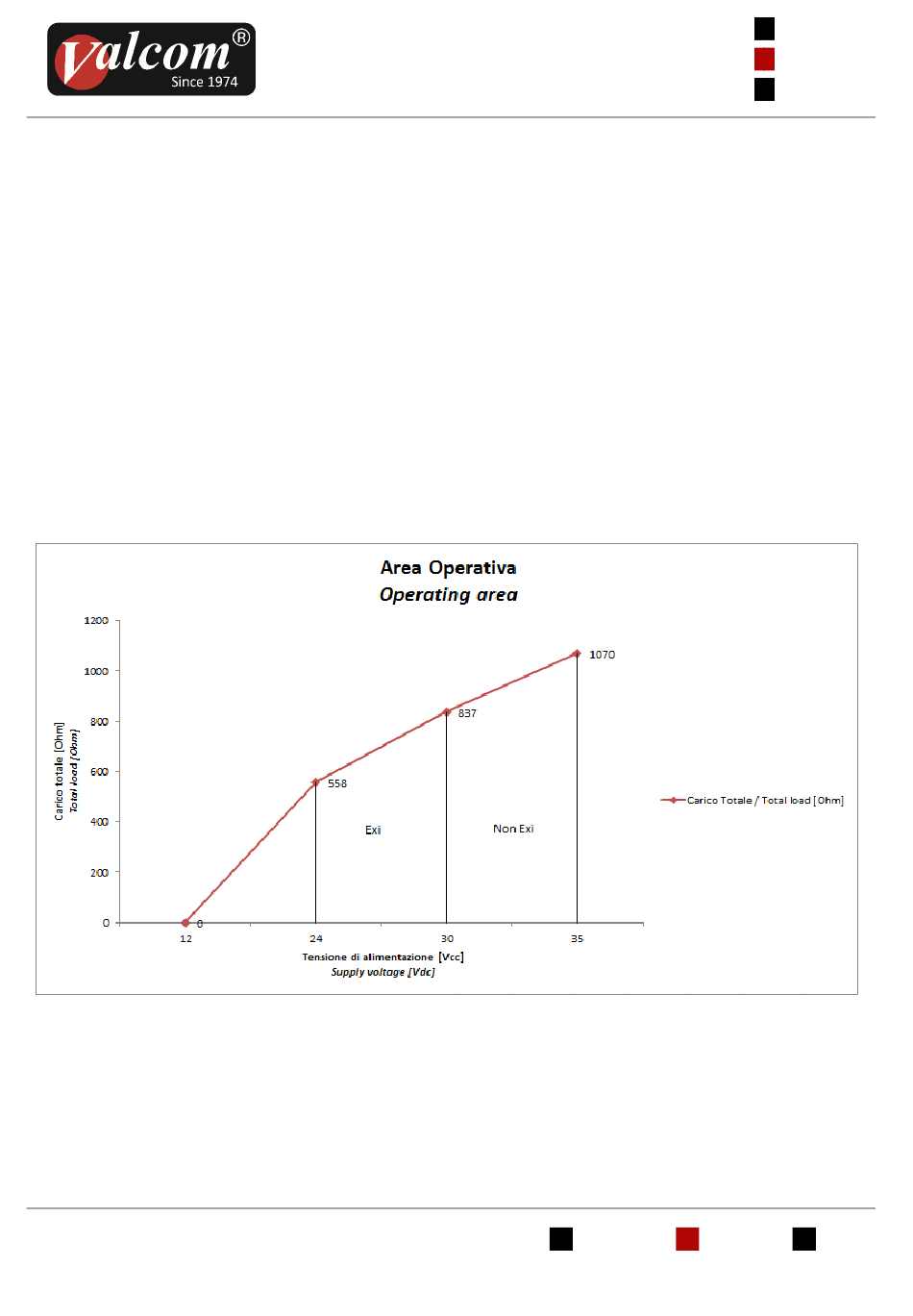

Figura/Figure 4
Area operativa
Operating area

Supply

The T72 series electronics needs a supply voltage
between 12 and 35Vdc.
Instrument's output signal is a standard 4÷20mA two-
wire system with FSK HART
The supply voltage, according to the requested load,
is calculated as follow:
Vdc(min) = 0.0215 x R (load) + 12 [Vdc]
Figure 4 shows the transmitter operating area.
