Alimentazione; Power Supply - Valcom Smart HART T7D Series Manual

Figura / Figure 4: morsettiera per /
limentazione
A
L'elettronica della serie T7 necessita di una tensione di
alimentazione tra 12 e 30Vcc.
Il segnale di uscita dello strumento è standard 4÷20mA in
tecnica a 2 fili, con protocollo HART
La tensione di alimentazione, in base al carico richiesto, è
determinata nel seguente modo:
V (min) = 0.0215 x R (carico) + 12 [Vcc]
cc
Dal grafico di Figura /
operativa di funzionamento dello strumento.
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE ELETTRONICO PRESSIONE DIFFERENZIALE E PORTATA
ELECTRONIC DIFFERENTIAL PRESSURE AND FLOW TRANSMITTER
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
terminal board suitable for
T7D
- FSK.
®
Figure 6 è possibile vedere l'area
Figura / Figure
Figura / Figure

Power Supply

The T7 series electronics needs a supply voltage between
10 and 30Vdc.
The output signal is 2 wires 4 ÷ 20mA, with HART
protocol - FSK.
Power supply, depending on the requested load is
according to the below equation:
V (min) = 0.0215 x R (load) + 12 [Vcc]
cc

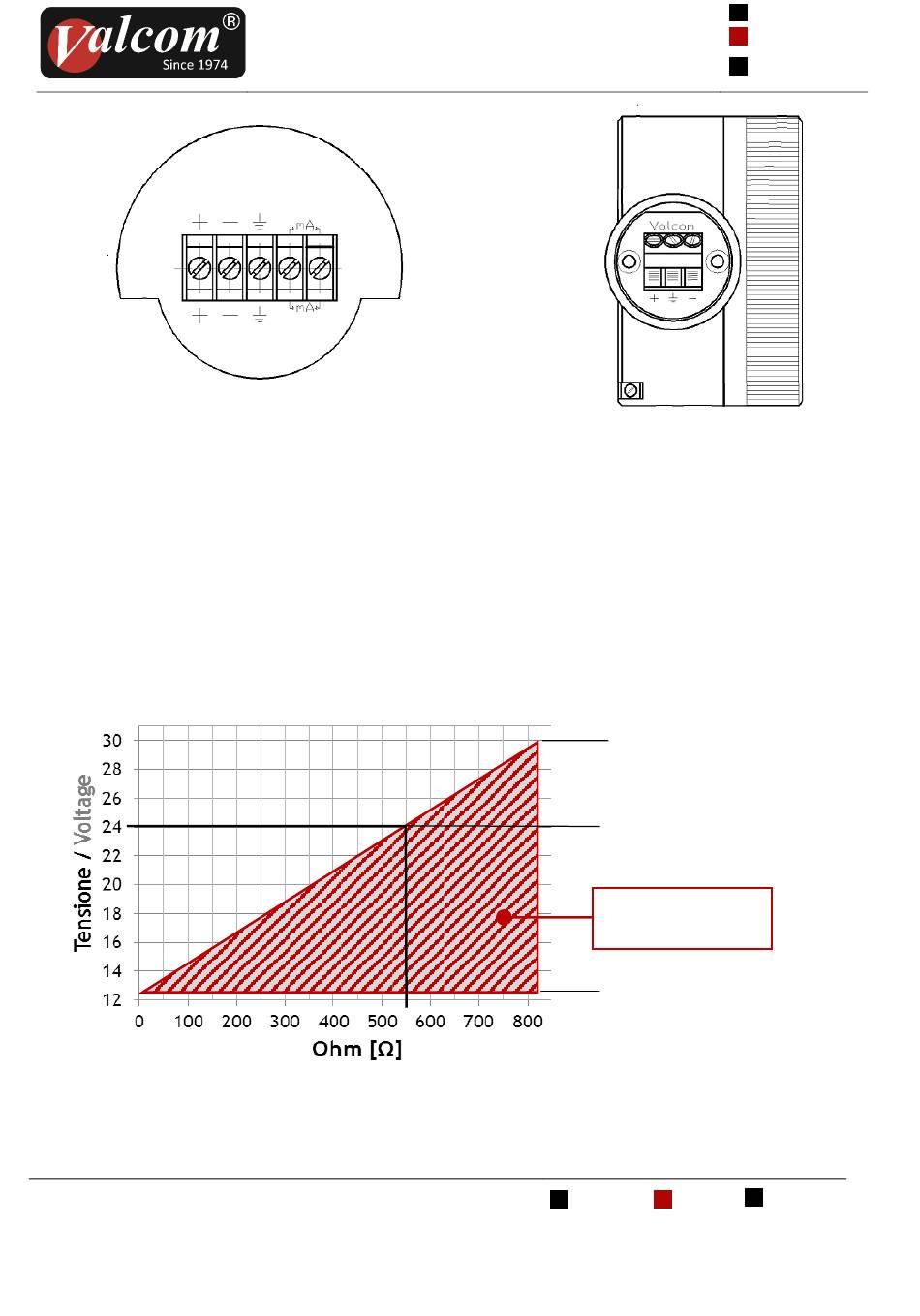

It is possible to see the Operating Area of the instrument
in the below
6: Area operative / Operating Area
MOD MN
Ph: +39 0377 911066 – Fax: +39 0377
919156
VAT IT07848810151
MNT7D01
Rev. 19.07
Issued
5: morsettiera per / terminal board suitable
for T7D
Figura / Figure 6.
833 Ohm @ 30 Vdc
550 Ohm @ 24 Vdc
Area di Lavoro /
Operating Area
0 Ohm @ 12.5 Vdc
Rev. 0
MZ
by:
9
Pag.
