Installazione elettrica
L'installazione elettrica deve essere eseguita
rispettando le norme internazionali d'installazione.
La connessione elettrica dei terminali è bene che
avvenga con l'alimentazione scollegata e facendo
attenzione alla corretta polarità.
Per identificare i terminali riferirsi alla sezione
successiva.
Gli strumenti sono protetti contro l'inversione di
polarità e l'elettronica ha un isolamento rispetto a
terra di almeno 500Vcc.
Si consiglia per il collegamento un cavo per segnali
schermato, con sezione minima conduttori pari a
2
0.2mm (AWG24) e schermatura >80%.
Nella scelta dei cavi occorre considerare che la
resistenza totale di carico non deve superare i 558
ohm a 24Vcc di alimentazione; la resistenza totale di
carico minima richiesta nel caso di uscita digitale
®
HART è di 250ohm.
Evitare in ogni caso percorsi del cavo vicino a gruppi
di potenza, in particolare se a controllo di fase, o
vicino a cavi di potenza.
La presa di terra di sicurezza sulla custodia deve
essere sempre collegata alla massa di protezione
(PE).
Completato il collegamento chiudere a fondo il
coperchio della morsettiera e serrare il pressacavo
(dove previsto) per evitare nel modo più assoluto il
passaggio di liquidi o di umidità.

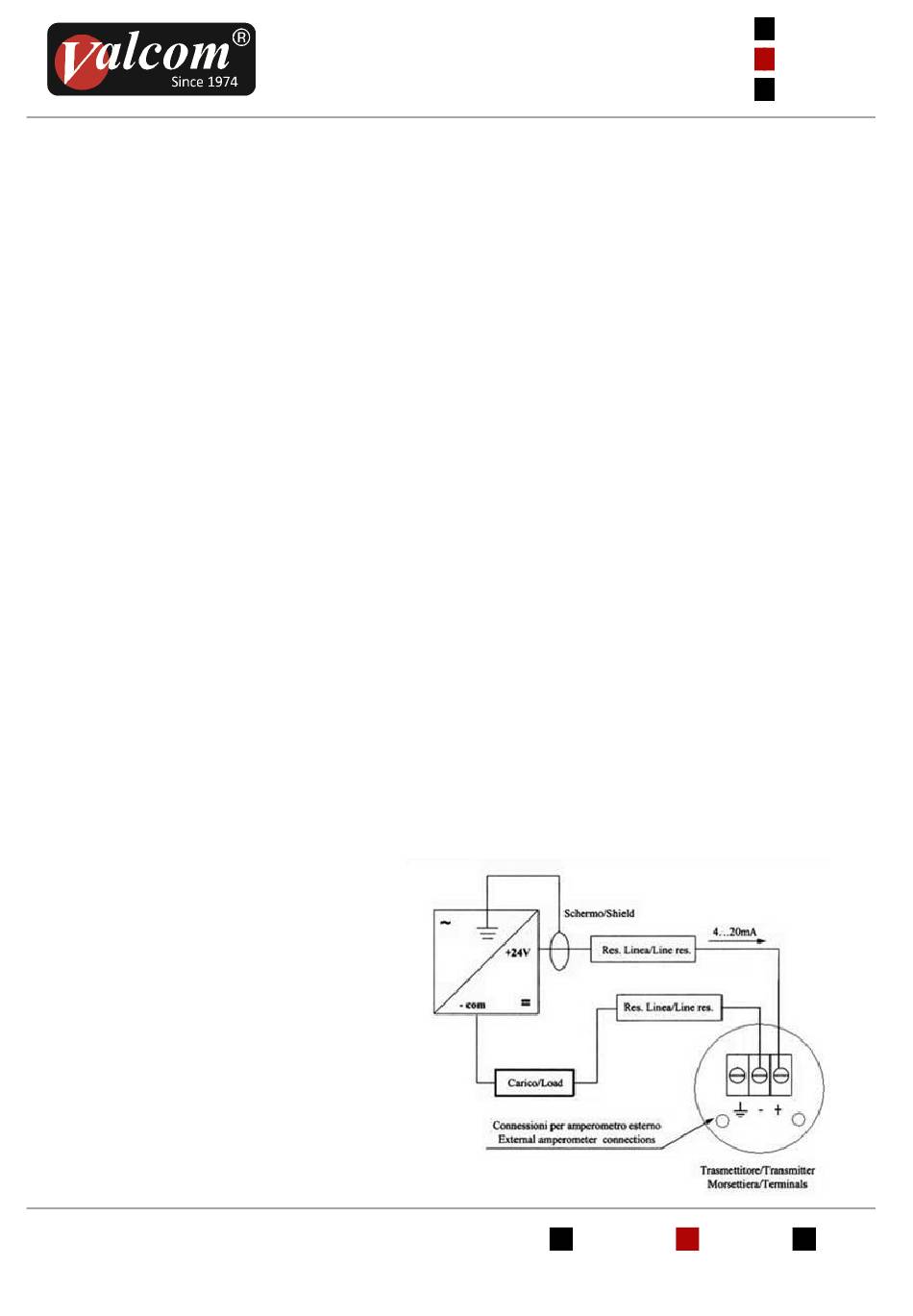

Figura/Figure 2
Schema generale di collegamento
General wiring scheme
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE SMART DI LIVELLO, PRESSIONE E VUOTO
SMART LEVEL, PRESSURE AND VACUUM TRANSMITTER
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
Electrical installation
The electrical installation must be done in accordance
to the international standards for installation.
Terminals wiring should be made with power supply
disconnected and by checking the polarity
correctness.
To identify the terminals refer to the following pages.
The instruments are protected against reverse
polarity and the electronics has an isolation from
earth of at least 500Vdc.
The recommended wiring cable is a screened signal
cable, with wires of min. section area of 0.2mm
(AWG24) and shielding >80%.
During cable selection it must be taken into account
that the total load resistance should not exceed the
value of 558ohm at 24Vdc supply; the minimum total
load resistance when using digital HART
250ohm.
Avoid to run cable near power systems particularly if
phase control type or anyway near to power cables.
Safety earth on housing should be connected to
protection earth (PE).
When wiring is done, tightly close terminals cover and
cable gland (where provided) to avoid entrance of any
liquid or moisture.
