Dettaglio connessioni elettriche
DIN43650 (Cod. C-D)
V +
Collegamento diretto cavo / Direct wire connection
(Cod. P)
V + : rosso / red
V - : nero / black
S : schermo / shield
Collegare lo schermo del cavo a terra /
Connect the cable shield to PE
Morsettiera tipo M / M type terminal blocks (Cod. M)
V +
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE SMART DI LIVELLO, PRESSIONE E VUOTO
SMART LEVEL, PRESSURE AND VACUUM TRANSMITTER
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
PE (terra)
V -
V -
Electrical connections detail
6-pin (Cod. E)
F
E
PE (terra)
M12 4-pin (Cod. A-B)
PE (terra)
V +

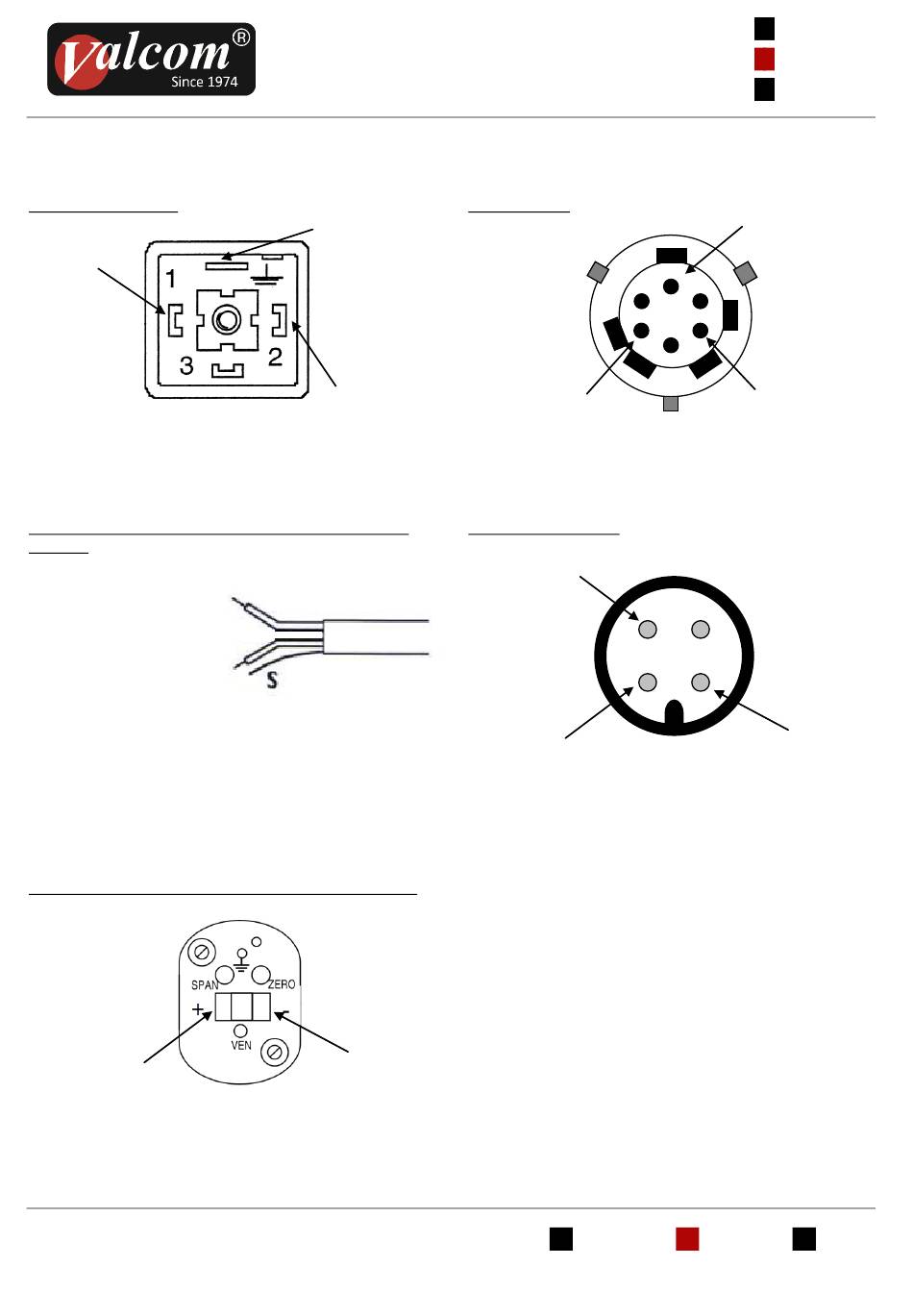

Figura/Figure 3
Dettagli connessioni elettriche
Electrical connections details
MOD. MN
Ph: +39 0377 911066 – Fax: +39 0377 919156
VAT IT07848810151
MNT7201
Rev. 17.01
Issued
V +
A
B
C
D
V -
4
3
1 2
V -
