Operazioni da remoto con protocollo HART

I trasmettitori elettronici della serie T72 sono
completamente compatibili con il protocollo HART
Revisione 6.0, pertanto includono tutte le funzioni di
interrogazione, configurazione e diagnostica previste.
La categoria è quella dei trasmettitori in tecnica due
fili 4÷20mA, con comunicazione tipo FSK.
E' possibile leggere via HART
PV: misura principale dello strumento;
-
SV: % del campo strumento;
-
TV: uscita analogica;
-
QV: temperatura strumento.
-
Far riferimento alla Figura 5 per il collegamento di un
®
modem HART al loop 4÷20mA dello strumento. In
Figura 6 è illustrato il collegamento in multidrop.
E' possibile acquistare presso Valcom
Server come prodotto separato; si tratta di un
software completo delle funzioni di interrogazione,
configurazione e diagnostica richieste dalle specifiche
®
Hart 6.0.
VALCOM® - www.valcom.it - valcom@terranova-instruments.com
a TERRANOVA® Srl brand - www.terranova-instruments.com
Factory & Sales: Via Gramsci, 1 – 26827 Terranova Passerini (LO) - Italy
Legal Office: Via Rosso Medardo, 16 – 20159 Milano (MI) - Italy
TRASMETTITORE SMART DI LIVELLO, PRESSIONE E VUOTO
SMART LEVEL, PRESSURE AND VACUUM TRANSMITTER
Sistema Gestione Qualità, Ambiente e Sicurezza
Quality Management System, Environment and Safety
®
®
le seguenti variabili:
®
il Valcom Hart

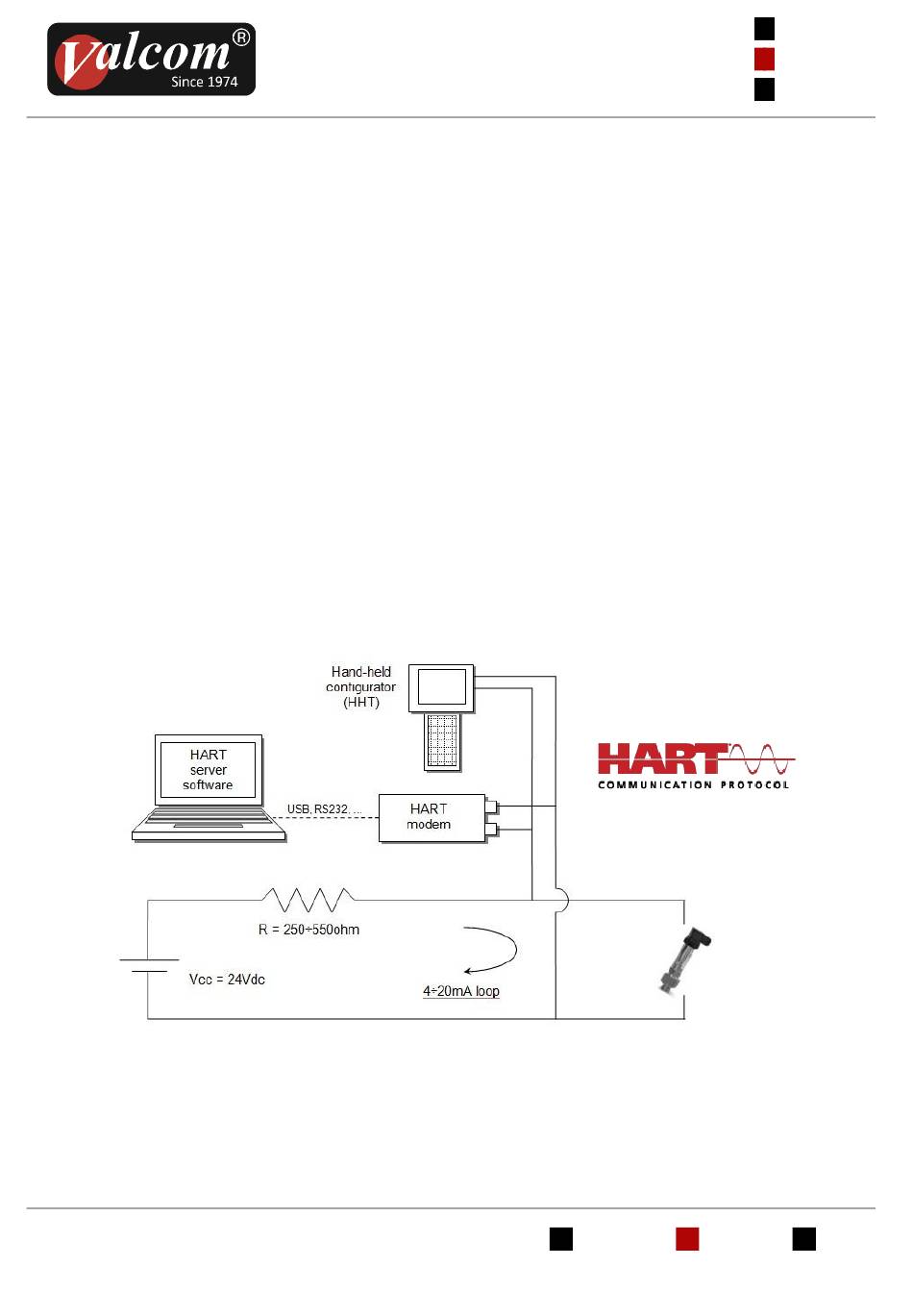

Collegamento modem Hart® al loop 4-20 mA dello strumento
Modem Hart® to 4-20 mA connection scheme
Remote operations via HART
The electronic transmitters T72 series totally comply
®
with the HART
they include remote process variable interrogation,
parameter setting and diagnostics.
The device is a 4÷20mA 2-wire transmitter, with FSK
communication.
It is possible to read via HART
variables:
PV: transmitter main measure;
-
SV: % of the span;
-
TV: analog output;
-
QV: transmitter temperature.
-
Please refer to Figure 5 for the Hart
connection on transmitter's 4÷20mA loop. In Figure 6
the multidrop connection type is shown.
It is possible to purchase from Valcom
Hart Server as an additional product; this is a
software including all the interrogation, configuration
and diagnostics functions required by the Hart
specifications.
Figura/Figure 5
Ph: +39 0377 911066 – Fax: +39 0377 919156
VAT IT07848810151
®
protocol
®
protocol specification Revision 6.0, so
®
the following
®
MOD. MN Rev. 0
MNT7201
Rev. 17.01
DC
Issued by:
modem
®
the Valcom
®
6.0
