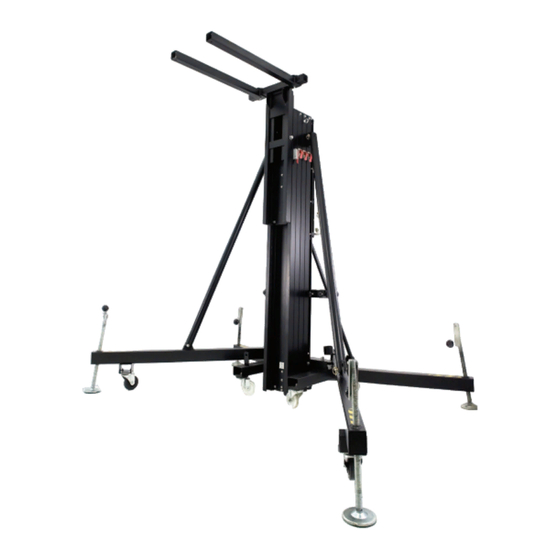

VMB TL-A450 Instruction Manual

Towerlift
Hide thumbs Also See for TL-A450:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
TL - A450
LINE ARRAY LIFT
GB
INSTRUCTION MANUAL
Quick Operation Guide
ELEVADOR LINE ARRAY
E
MANUAL DE INSTRUCCIONES
TRAVERSENLIFT
D
BEDIENUNGSANLEITUNG
V 11.03

Advertisement

loading

Related Manuals for VMB TL-A450

Summary of Contents for VMB TL-A450

  • Page 1 TL - A450 LINE ARRAY LIFT INSTRUCTION MANUAL Quick Operation Guide ELEVADOR LINE ARRAY MANUAL DE INSTRUCCIONES TRAVERSENLIFT BEDIENUNGSANLEITUNG V 11.03...
  • Page 2 TORRE ELEVADORA TOWERLIFT TL-A450 TRAVERSENLIFT PIED ÉLÉVATEUR Fabricante - Manufacturer - Hersteller - Fabricant PRO LIFTS S.L. Calle 7 - Pol. Ind. Picassent E-46220 Picassent www.prolifts.es - info@prolifts.es Este manual de usuario y catálogo anexo de piezas de repuesto es propiedad de PRO LIFTS S.L. Queda prohibida su reproduccion total o parcial por cualquier medio que la tecnología actual permita.
  • Page 3 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 4 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 5 (1.6’) from lift body.. towerlift. 2.4 – Minimum Load : Can lift or lower without All VMB towerlifts undergo a strict quality con- load. trol to guarantee the maximum safety and durability.
  • Page 6 2.14 – Outriggers fixed with security locks. 3. SAFETY PRECAUTIONS. 3.1 – The TL-A450 is designed for lifing Line Array and should never be used for elevating persons. 3.2 – Only situate the lift on hard, flat surfaces checking that it is in a vertical position with the spirit level (F) included.
  • Page 7 Quick Operation Guide ENGLISH 3.4 – Never elevate the Line Array before checking it is correctly attached to the lift. 3.5 – Never exceed the maximum weight indicated on the towerlift and in this ma- nual. 3.6 – If there is excessive wind, place the lift on firm ground and attach slings to add stability.
  • Page 8 Quick Operation Guide ENGLISH 3.9 – Never stand below the raised mate- rial and do not allow others to stand beneath or around the working area of the lift. 3.10 – Never try to move the lift once the load is raised. 3.11 –...
  • Page 9 Quick Operation Guide ENGLISH 3.14 – The minimum load for the brake functioning in the winch is 25kg. Without this weight the brake will not function. 3.15 – Do not grease or lubricate the break mechanism in the winch. The break discs have been especially greased with a special anti heat, pressure material.
  • Page 10 Quick Operation Guide ENGLISH 4. INSTRUCTIONS. Support FAS-01 is to be fixed to the forks by either 1 or 2 points. See fig. 1. 4.1– Situate the lift on its transport wheels (T) If the Line Array Buffer has 4 link points use upon a flat and stable surface.
  • Page 11 Quick Operation Guide ENGLISH FAS-01 PR-01 Fig. 1 FAS-02 PR-01 Fig. 2 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 12 Quick Operation Guide ENGLISH TL-A450 TL-A450 Fig. 3 BC-075L PR-01 MR-SPI PAS-SPI PAT-01 MO-30 MR-PAS GS-500 FAS-02 FAS-01 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 13 Quick Operation Guide ENGLISH 4.5 – The maximum load of the TL-A450 is 450 Kg with the load point at 50 cm from the lift’s body. The loading point capacity can be found on the vertical line which marks the centre of gravity of the Line Array wich is to be flow.
  • Page 14 Quick Operation Guide ENGLISH 4.6 – The TL-A450, can also be used as a conventional towerlift. If you are using it as a conventional towerlift always place the load as close to the body as possible. In all frontal load towerlifts the maximum load is reduced the further away from the body the load is placed.
  • Page 15 5.3 – All lifts should undergo an annual technical Place the bars in their transport compartment. Remove the outriggers, releasing the locks and inspection carried out by an authorized VMB place in their transport position (S). Turn and dealer to check the certifications and general tighten the fixing screws (J).

  • Page 16: Table Of Contents

    Manual de instrucciones ESPAÑOL CONTENIDO El elevador, TL-A450, incorpora los sistemas 1. Introducción de seguridad ILS (Inertia-Lock-Securyty) y ALS 2. Datos técnicos (Automatic-Lock-Security), exclusivos de VMB, 3. Normas de seguridad que garantizan la imposibilidad de caida de 4. Instrucciones de uso la carga y una total seguridad de utilización.

  • Page 17: Normas De Seguridad

    3. NORMAS DE SEGURIDAD. 3.1 - El elevador TL-A450 es una máquina diseñada para la elevación de cargas en sentido vertical, NUNCA se debe utilizar como plataforma elevadora de personas.
  • Page 18 Manual de instrucciones ESPAÑOL 3.3 - Comprobar que las patas están correctamente montadas y sujetas por sus pasadores retenedores de seguridad. 3.4 - Nunca se debe elevar una carga sin antes verificar que está correctamente apoyada y centrada en los soportes elevadores adecuados, de forma que el peso de la carga sólo actúe en sentido vertical.
  • Page 19 Manual de instrucciones ESPAÑOL 3.8 - Tenga cuidado con todo tipo de salientes por encima del elevador como cornisas, balcones, letreros luminosos, etc... Es muy importante evitar la presencia de cables por debajo de la altura de trabajo del elevador. 3.9 - Nunca se ponga debajo de la carga ni permita la presencia de otras personas en la zona de trabajo del elevador.
  • Page 20 Manual de instrucciones ESPAÑOL 3.13 - Nunca desmonte la manivela del cabrestante si el elevador está con carga y elevado. 3.14 - La carga mínima para el funciona- miento del freno del cabrestante sin proble- mas, es de 25Kg. Sin esta carga mínima el freno podría no actuar.

  • Page 21: Instrucciones De Uso

    Manual de instrucciones ESPAÑOL 4. INSTRUCCIONES DE USO. La especial disposición de las patas delante- ras, permite situar el equipo de sonido en el suelo justo bajo los brazos de carga. 4.1 - Coloque la torre elevadora apoyada en sus ruedas de transporte (T) en su emplaza- Sobre los brazos de carga, se colocarán miento de trabajo sobre una superficie plana y los soportes FAS-01, en el caso de volar un...
  • Page 22 Manual de instrucciones ESPAÑOL FAS-01 PR-01 Figura 1 FAS-02 PR-01 Figura 2 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 23 Manual de instrucciones ESPAÑOL TL-A450 TL-A450 Figura 3 BC-075L PR-01 MR-SPI PAS-SPI PAT-01 MO-30 MR-PAS GS-500 FAS-02 FAS-01 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 24 Manual de instrucciones ESPAÑOL 4.5 - La carga máxima del elevador TL-A450 es de 450 Kg con el punto de aplicación des- plazado a 50 cm. del cuerpo del elevador. El punto de aplicación de la carga se encuentra en la línea vertical que pasa por el centro de gravedad del conjunto del equipo de audio a volar.
  • Page 25 Manual de instrucciones ESPAÑOL 4.6 - El elevador TL-A450, puede ser utilizado El elevador con el equipo de sonido volado, igualmente como una torre elevadora tradicio- quedará fijado a cualquier altura en el momento nal. que dejemos de girar la manivela del cabres- tante, haciendo imposible su caída o descenso.

  • Page 26: Mantenimiento

    Manual de instrucciones ESPAÑOL 4.9 - Transporte: Esta maniobra permitirá que el gatillo rojo de seguridad pueda de nuevo pulsarse, liberando el tramo de la torre, de forma que girando ahora Pliegue la torre bajando completamente todos la manivela del cabrestante en el sentido de los tramos.

  • Page 27: Garantía

    7. CERTIFICACIONES 5.3 - Todos los elevadores deben pasar una inspección técnica anual como mínimo, en un servicio técnico autorizado VMB para validar las certificaciones, comprobando el perfecto Directiva de maquinas: estado de uso de todos y cada uno de los 89/392/CE y 98/37/CE diferentes elementos mecánicos y sistemas de...
  • Page 28 Vorteil, dass er Winkel und Reichweite eines Line Arrays optimal ausrichten kann. 2.7 - Grundfläche: Diagonal 2,2 x 2,1 m. Der TL-A450 ist mit dem ALS System (Auto- 2.8 - Transportgewicht: 196 kg. Lock-Security) und ILS System (Inertia-Lock- Security), alle von VMB patentiert. Sie 2.9 - Werkstoffe: 6082-T6 Aluminium für das...
  • Page 29 Gummisohle. 2.14 - Ausleger werden mit Sicherheits-Klinken fixiert. 3. SICHERHEITSVORKEHRUNGEN 3.1 - Der TL-A450 ist speziell für Line Array entwickelt worden und sollte niemals zum Heben von Personen genutzt werden. 3.2 - Den Lift nur auf harten und ebenen Flächen aufstellen und anhand der Wasserwaage (F) vertikal ausrichten.
  • Page 30 Bedienungsanleitung DEUTSCH 3.3 - Achten Sie bitte darauf, dass die Ausleger vollkommen eingeschoben und mittels der Sicherheitsbolzen befestigt sind. 3.4 - Niemals das Line Array anheben, bevor nicht sichergestellt ist, dass es korrekt am Lift befestigt ist. 3.5 - Niemals, das am Towerlift und in dieser Anleitung vorgegebene Maximal-Gewicht überschreiten.
  • Page 31 Bedienungsanleitung DEUTSCH 3.8 - Vorsicht bei jeder Höhe: Hindernisse, wie Balkone, Schilder etc. Es ist wichtig die Verwendung von Kabeln nahe der Arbeitsfläche zu vermeiden. 3.9 - Niemals unter dem ausfahrenden Lift sowie neben oder in der Nähe der Arbeitsfläche aufhalten. 3.10 - Den Lift nicht bewegen, wenn dieser unter Last und ausgefahren ist.
  • Page 32 Missfunktion der Bremse zu verhindern. 3.16 - Für den Transport sind alle Profile vollständig einzufahren und einzuklappen. 3.17 - Es dürfen nur original VMB Ersatzteile verwendet werden. O R I G I N AL PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 33 Bedienungsanleitung DEUTSCH 4. BEDIENUNGSANLEITUNG Die Position der vorderen Ausleger, macht es 4.1 - Den Towerlift auf den Transportrollen (T) möglich das Line Array mittig unter den abgestützt auf einer ebenen und festen Flugrahmen zu setzen. Dieses erleichtert die Arbeitsfläche aufstellen. Montage an den Gabeln.
  • Page 34 Bedienungsanleitung DEUTSCH FAS- FAS- GS-0,8 PR-01 Bild 1 FAS-02 PR-01 GS-0,8 MO-C2 MO-C2 Bild 2 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 35 Bedienungsanleitung DEUTSCH TL-A220 TL-A220 Bild 3 BC-075L PR-01 MR-SP1 PAS-SP1 MR-PAS MO-C2 PAT-02 GS-0,8 FAS-02 FAS-01 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 36 Bedienungsanleit ung DEUTSCH 4.5 - Die maximale Belastung des TL-A450 ist 450kg bei einer Vorlagerung von 50cm. Die jeweilige Ladepunkt Kapazität kann an der senkrecht durch den Gravitationspunkt verlaufenden Linie des zu hängenden Line Arrays ermittelt werden. Die Position des Gravitationspunktes (centre of gravity) ist abhängig vom jeweiligen Line Array...
  • Page 37 Bedienungsanleitung DEUTSCH 4.6 - Der TL-A450 kann zudem als Towerlift 4.8 - Herabsenken des Liftes: genutzt werden. Der Lift wird durch leichtes Kurbeln im Wird er als konventioneller Towerlift verwendet, Uhrzeigersinn und gleichzeitiges Drücken der sollte die Last so nah wie möglich am Towerlift roten ALS Sicherung herunter gefahren (G).
  • Page 38 Bedienungsanleitung DEUTSCH 5. WARTUNG Sobald die ALS Sicherung losgelassen wird, 5.1 - Regelmäßig den Seilzustand kontrollieren. blockiert die Sicherung automatisch wieder. Weist ein Seil Drahtbrüche bzw. Quetschungen Die Mastsegmente müssen einzeln auf, ist es sofort durch ein Neues zu ersetzen. nacheinander vollständig eingefah-ren Unter keinen Umständen den Hebeturm mit werden, bevor das nächste Segment...
  • Page 39 Bestellnummer anzugeben, welche den BGV C1 (GUV-VC1) / BGG 912 (GUV-G912) Stücklisten-Blättern dieser Anleitung zu entnehmen ist. VMB Service Deutschland: Tel : 04442 - 92900 Fax: 04442 - 929090 6. GARANTIE Die Hersteller - Garantiezeit des Lifts beträgt 3 Jahre ab Kaufdatum.
  • Page 40 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 41 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 42 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 43 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 44 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 45 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 46 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 47 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
  • Page 48 PRO LIFTS S.L. v11.03- Depósito legal y Copyright 2011. Todos los derechos reservados.
