VMB TL-054 Operating Instructions & User Manual

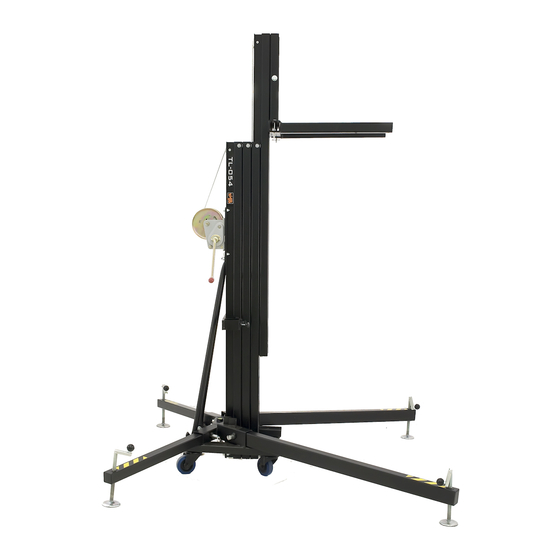

Designed to lift loads, such as trussing and lighting systems, vertically, up to different heights
Hide thumbs Also See for TL-054:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

E
GB
USA
TL-054 /
TL-056
TOWERLIFT
TORRE ELEVADORA
OPERATING INSTRUCTIONS USER MANUAL
MANUAL DE INSTRUCCIONES
V.07.14

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TL-054 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for VMB TL-054

Summary of Contents for VMB TL-054

  • Page 1 TL-054 / TL-056 TOWERLIFT TORRE ELEVADORA OPERATING INSTRUCTIONS USER MANUAL MANUAL DE INSTRUCCIONES V.07.14...
  • Page 2 TORRE ELEVADORA TL-054 / TL-056 CONTENTS / ÍNDICE Features of the TL-054/56 towerlift / Características TL-054/56..3 - 4 English Quick operation guide..............5 - 11 Manual de usuario Español................12 - 18 Sketches / Planos piezas................19 - 26 Spare part list / Lista de repuestos..............
  • Page 3 TL-054 / TL-056 Forks / Brazos de carga Transport compartment / Alojamiento de transporte Transport wheels / Ruedas de transporte Working compartment / Alojamiento de trabajo PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 4 TL-054 / TL-056 Handle / Manivela Spirit level Force on hand crank / Fuerza sobre manivela Leg / Pata Stabilizer / Estabilizador Catch pawl / Gatillo bloqueo patas SRS: Sequence Retainer System Winch / Cabrestante PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.

  • Page 5: Technical Information

    2.4 - Minimum load: 25 Kg (55 lb). Dear customer, in order to ensure a safe 2.5 - Security : ILS (Inertial Lock Security). and reliable operation of the TL-054 / TL- 056 towerlift please follow the instructions 2.6 - Maximum height : in this booklet carefully.

  • Page 6: Safety Precautions

    2.15 - Safety catches to anchor the legs. 3. SAFETY PRECAUTIONS. 3.1 - The TL-054 / TL-056 is a machine designed to elevate loads upwards in a vertical direction, It should NEVER be used as a platform to elevate people.
  • Page 7 Quick operation guide ENGLISH 3.5 - Check that the legs (P) are placed and set-up co- rrectly with their safety pins (R) inserted and locked. 3.6 - NEVER use the lift on a vehicle or any other mobile surface. 3.7 - If there is a possibility of strong winds or gusts, place the lift on the ground fi...
  • Page 8 NEVER use faulty cables, always change them if there is any doubt. Only use VMB steel cables; reference: DIN 3060. Quality: 180KG/mm and torsion resistant. 3.13 - All sections must be lowered fi rst, and the legs placed in its transport position, before transportation.
  • Page 9 At a cer- 4.5 - DO NOT OVERLOAD THE LIFT. tain point each tower will be extended to TL-054 MAXIMUM LOAD IS 220 kg different height. For this reason it is ne- TL-056 MAXIMUM LOAD IS 200 kg cessary that the structure does not stretch and allows for these differences.
  • Page 10 (S) and the lift will be Security system ILS ready to be transported. The TL-054 / TL-056 incorporates the ILS security system (Inertial Lock Security). PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.

  • Page 11: Maintenance

    The warranty period for this lift is 2 years the lift if the cables are in bad condition. from the date of purchase. Only use VMB steel cables reference: DIN PRO LIFTS S.L. promises, that from the 3060 torsion resistant.

  • Page 12: Información Técnica

    1. Introducción. 2. Información técnica. 3. Precauciones de seguridad. 2. INFORMACIÓN TÉCNICA 4. Instrucciones de uso. 2.1 - Torre elevadora TL-054 / TL-056. 5. Mantenimiento. 6. Garantía. 2.2 - Diseñada para levantar estructuras, trusses e iluminación en sentido vertical a 1.

  • Page 13: Precauciones De Seguridad

    3. PRECAUCIONES DE SEGURIDAD 3.1 - La torre elevadora TL-054 / TL-056 es una máqu- na diseñada para la elevación de cargas en dirección vertical. NUNCA se debe utilizar como plataforma elea- vadora de personas.
  • Page 14 Manual de usuario ESPAÑOL 3.4 - Este elevador NUNCA debe utilizarse para elevar una carga que no ha sido correctamente revisada. Es necesario verifi car que la carga está correctamente apoyada y centra- da en el soporte de elevación apropiado para que el peso de la carga sólo actúe en una dirección vertical.
  • Page 15 El cable no debe contener hilos rotos o mostrar signos de áreas aplastadas/aplanadas. NUNCA use cables defectuosos, siempre debe cambiarlos si hay alguna duda. Utilice solamente cable de acero VMB referencia: DIN 3060. Calidad: 180kg/mm y resistente a la torsión.

  • Page 16: Instrucciones De Uso

    VMB PRO LIFTS S.L. O R I G I N A L 4. INSTRUCCIONES DE USO. 4.5 - LA CARGA MÁXIMA PARA TL-054 ES 220 kg (485 lb) (200kg para TL-056). 4.1 - Coloque el elevador sobre una su- El elevador NUNCA debe ser sobrecarga- perfi...
  • Page 17 Sistema de seguridad ILS La torre elevadora TL-054 / TL-056 incor- Esquema 4.6.1 pora el sistema de seguridad ILS (Blo- queo de inercia). Este sistema de VMB bloquea automáticamente la torre en el...

  • Page 18: Mantenimiento

    4.7 - Transporte: Para el transporte de la torre es necesa- cabo por un distribuidor autorizado VMB rio bajar completamente todos los tramos. para comprobar las certifi caciones y el Una vez la torre haya sido plegada, co-...
  • Page 19 TL-054 & TL-056 SPARE PARTS SKETCHES / CROQUIS DE LAS PIEZAS DE REPUESTO DE TL-054 y TL-056 Profi les / Barras.....................21 TL-054 Profi les / Barras TL-054 TL-056 Profi les / Barras TL-056 SRS System / Sistema retentor SRS Cable fi xation / Prisionero cable Base profi...
  • Page 20 TL-054 / TL-056 TL-056 TL-054 5437 5425 5473 5477 5472 5476 5471 5475 5470 5474 PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 21 TL-054 / TL-056 TL-054 5470 5471 5472 5473 5414 TL-056 5474 5475 5476 5477 5414 PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 22 TL-054 / TL-056 Profile 5472 (TL-054) Profile 5471 (TL-054) Profile 5470 (TL-054) Profile 5476 (TL-056) Profile 5475 (TL-056) Profile 5474 (TL-056) 3 mm 3 mm 6 mm 6 mm 6 mm 1531 1532 1532 1540 1540 1531 / 3253 1532...
  • Page 23 TL-054 / TL-056 5431 2140 2047 2037 7962 7061 (x2) 5431 2044 5429 2044 7061 (x2) 2037 2044 7061 5408 6409 PAT-02 2026 MR-PAS 7209 7209D 2141 7078 2152 (x2) PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 24 TL-054 / TL-056 5406 2044 7061 2160-AC 7061 2037 2044 7061 7061 2044 7061 7061 2037 2044 7061 2044 7040 5401 PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 25 TL-054 / TL-056 5414 7244 5430N 7242 7242 7243 3250 14x150 7245 7247 5421 7246 7223 7061F 7061F 7222 7248 2044 7246 5415 5420 2047 5478 7224 (x2) 7222 7061F 7061F 7061F 7061F 7222 7223 7223 5419 7246 7246 PRO LIFTS S.L.
  • Page 26 TL-054 / TL-056 4021 2170 2170 2170 2170 2044 4021 4021 7061 7061 7061 5407 7240 7240 5402 5403 5404 5405 2029 2050 2051 2161 Stabilizer kit 2046 TL-054 / TL-056 2037 7048 Ref: 7039 2047 2030 2048 2049 PRO LIFTS S.L.
  • Page 27 SPARE PARTS LIST / LISTA DE REPUESTOS TL-054 / TL-056 Code Description GB / USA Descripción ES 1531 (B) SRS Unit Profi le 3 (B black) Pieza Retentor tramo 3 (B Negro) 1532 (B) SRS Unit Profi le 1 & 2 (B black)
  • Page 28 Alluminium M12 axel support Pieza de aluminio soporte eje M12 5470 (B) Base profi le 1 (B Black) TL-054 (1648mm) Tramo 1 Base (B Negro) TL-054 (1648mm) 5471 (B) Profi le 2 (B Black) TL-054 (1648mm) Tramo 2 (B Negro) TL-054 (1648mm) 5472 (B) Profi...
  • Page 29 Code Description GB / USA Descripción ES 7040 (B) Short load support fork (B Black) (54.5cm) Brazo de carga corto (B Negro) (54.5cm) 7048 M18 Threaded bolt Perno roscado M18 7061 M10 Washer Arandela M10 7061F M10 Thin washer for adjustments Arandela fi...
  • Page 30 PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.
  • Page 31 PRO LIFTS S.L. Depósito legal y copyright 2014. Todos los derechos reservados.

  • Page 32: Pro Lifts S.l

    facebook / vmblifts Canal VMBLifts For further information follow the advise of our technicians: Para más información consulte con nuestros técnicos en: PRO LIFTS S.L. C/ Ciudad de Barcelona Nº19 Pol. Ind. Fuente del Jarro 46988 Paterna (Valencia) Spain Tlf Export: +34 96 171 81 86 Tlf Nacional: 96 171 81 83 email: info@prolifts.es web: www.prolifts.es...
