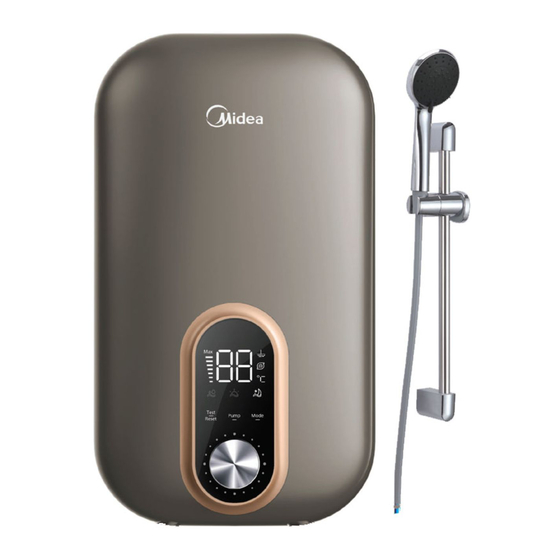

Instant Electric Water Heater Instruction Manual For Model: MWH-38EU3-GR MWH-38EU5-GR MWH-38EU3-RS-GR MWH-38EU5-RS-GR The diagram above is just for reference. Please take the appearance of the actual product as the standard. Thank you very much for purchasing our water heater. Before installing and operating your water heater, please read this manual carefully and keep it for future reference.
Sincerely thank you for selecting our electric water heater. Please read this manual carefully before use; correctly grasp the methods for installation and use of this electrical water heater, to make full use of its excellent performances. Please do preserve the instruction manual for future reference.
1. CAUTIONS To prevent personal injury, injury to others and property damage, the instructions below must be followed. Incorrect operation due to failure to follow instructions will cause harm or damage. Special Cautions ● This water heater is for household, and it can be installed wherever place that need hot water. ●...
2. PRODUCT INTRODUCTION 2.1 Technical Performance Parameters MWH-38EU3-GR MWH-38EU3-RS-GR Model MWH-3EU5-GR MWH-3EU5-RS-GR Rated Voltage 240V~ Rated Frequency 50Hz Rated Power 3800W Rated Current 0~16A Dia. Of Wire Core 2.5mm² Air Switch ≥20A Rated Pressure 0 MPa Minimum Flow Rate 1.5 Liters/minute Minimum Pressure 0.03 MPa...
Page 5
Thermal cut out Tank DC pump Display board Silicon control Temperature sensor Flow Sensor Water outlet Water inlet PRODUCT STRUCTURE FOR MWH-38EU3-GR MWH-38EU3-RS-GR Terminal Block Main control board Thermal cut out Tank Display board Silicon control Temperature sensor Flow Sensor...
Page 6
①:Thermal cut out ②:Terminal Block ③:Heating Elements ④:Flow Switch ⑤:Silicon Control ⑥:Main Control Board ⑦:Display Board ⑧:DC Pump WIRING DIAGRAM FOR MWH-38EU3-GR MWH-38EU3-RS-GR ①:Thermal cut out ②:Terminal Block ③:Heating Elements ④:Flow Switch ⑤:Silicon Control ⑥:Main Control Board ⑦:Display Board WIRING DIAGRAM FOR...
3. UNIT INSTALLATION 3.1 Installation Instruction Check the capacity of power circuit; ① Power cord installation; ② Water heater installation; ③ ④ Plumbing connection; ⑤ Power supply connection; Water Supply. ⑥ 3.2 Power Cord Installation Step 1 Step 2 Remove the power cord wire pressing plate and Remove the screws at the bottom of the unit.
Page 8
NOTE The installation position of neutral line (blue), live line (brown/red) and earth line (green/yellow) should be corresponding to the other end on wiring terminals. 3.3 Water Heater Installation Determine installation position of the unit according to length of power cord / position ①...
Page 9
To main line wire Circuit Power breaker knob L(Red) N(Blue) E(Yellow/Green) Outlet Inlet Valve Water flow adjusting valve with filter (Fig.2) Valve NOTE Water flow adjusting valve with filter must be used when install the unit. Blue marker stands for water inlet, red marker stands for water outlet. Do not overexert to avoid damaging the water heater.
4. METHODS OF USING 4.1 The display screen function display Display icon Function Functional description The “Safety sign ” is displayed normally,Machine Safety sign trouble-free,If “Safety sign ” twinkling flicker, is it means the heater cannot be connected to the Ground firmly. The function icon displayed,...
Page 11
4.2 The button function Display icon Function Functional description Leakage circuit Press “Test” button,water heater leakage circuit detection. detection Repeat press the button,Water heater recovery. Pump function Press “Pump” button,the pump will be turned on or off. Press “Mode” button,the water heater will switch in Mode selection “Cold ”...
Page 12
4.5 Operating Of The Unit Switch on the power supply, screen lights up and the digital peripheral strokes turn. the unit will take self-inspection for 2s, “ELCB”; When the water flow exceeds 1.5L/min, rotate the knob clockwise to switch on heating power rotate switch, heating indicator light will be on, the unit start to work.
5. MAINTENANCE ● This electric water heater should be installed at the place without sunshine or rain spray. Please cut off power supply if not use for long time. ● Please blow down the water for about 10 seconds to drain away the impurities in the pipe before connecting the water source to the electric water heater to avoid blockage of water heater.
Page 15
Alat Pemanas Air Segera Elektrik Panduan Pengguna For Model: MWH-38EU3-GR MWH-38EU5-GR MWH-38EU3-RS-GR MWH-38EU5-RS-GR Diagram di atas hanya untuk rujukan. Sila jadikan penampilan produk yang sebenar sebagai standard. Terima kasih kerana telah membeli alat pemanas air kami. Sila baca buku panduan ini dengan teliti sebelum memasang dan mengendalikan alat pemanas air anda, dan disimpan untuk rujukan kelak.
Page 16
Terima kasih kerana memilih alat pemanas air kami. Sila baca buku panduan ini dengan teliti sebelum penggunaan; mengetahui cara-cara pemasangan dan penggunaan yang betul bagi memanfaatkan keunggulan prestasinya dengan sepenuhnya. Sila simpan buku panduan ini untuk rujukan kelak. KANDUNGAN Tajuk mukasurat 1.Amaran..........................(2) 2.Pengenalan Produk......................(3)
Page 17
1. AMARAN Arahan-arahan berikut wajib dipatuhi bagi mengelakkan kecederaan peribadi, kecederaan terhadap orang lain dan kerosakan harta benda. Pengendalian yang salah akibat tidak mematuhi arahan berikut bakal menimbulkan kecederaan atau kerosakan. Amaran Khas ● Unit ini adalah untuk kegunaan di rumah, dan ia sesuai dipasang di mana-mana tempat yang memerlukan air panas.
Page 18
Alat Pemanas Air ini mesti dibumikan sebelum penggunaan. Sila pastikan rintangan dawai bumi kegunaan rumahtangga adalah <4Ω. Penggunaan alat pemanas air tanpa pembumian adalah dilarang sama sekali. 2. PENGENALAN PRODUK 2.1 Parameter Prestasi Teknikal MWH-38EU3-GR MWH-38EU3-RS-GR Model MWH-3EU5-GR MWH-3EU5-RS-GR 240V~ Voltan Kadaran...
Page 19
Blok terminal Pemutus termal Tangki Pam DC Papan paparan Kawalan Silikon Sensor suhu Outlet air Inlet air Struktur Produk untuk MWH-38EU3-GR MWH-38EU3-RS-GR Blok terminal Papan kawalan utama Pemutus termal Tangki Panel paparan Kawalan Silikon Sensor suhu Outlet air Inlet air...
Page 20
Elemen pemanasan ④ Suis aliran air ⑤ Kawalan silikon ⑥ Papan Kawalan Utama ⑦ Papan paparan ⑧ Pam DC Diagram Pendawaian Untuk MWH-38EU3-GR MWH-38EU3-RS-GR ① Pemutus termal ② Blok terminal ③ Elemen pemanasan ④ Suis aliran air ⑤ Kawalan silikon ⑥...
Page 21
3. PEMASANGAN UNIT 3.1 Arahan Pemasangan Periksa kapasiti litar kuasa; ① ② Pemasangan kord kuasa; Pemasangan alat pemanas air; ③ ④ Penyambungan sistem paip; Penyambungan bekalan kuasa; ⑤ ⑥ Bekalan air. 3.2 Pemasangan kord kuasa Langkah 1 Langkah 2 Tanggalkan skru pada bahagian bawah unit. Tanggalkan papan penekan dawai kord kuasa Keluarkan Tombol Suis Utama dan Tombol Kuasa dan simpan skru-skru.
Page 22
NOTA Kedudukan pemasangan dawai neutral (biru), dawai hidup (perang/merah) dan dawai bumi (hijau/kuning) hendaklah selaras dengan terminal dawai pada hujung yang lain. 3.3 Pemasangan alat pemanas air Tetapkan tempat pemasangan unit berdasarkan panjang kord kuasa / kedudukan suis ① udara (jarak antara bahagian bawah unit dan lantai hendaklah ≥1.6 m). ②...
Page 23
Untuk baris utama Talian Circuit Tombol breaker kuasa L(Merah) N(Biru) E(Kuning/Hijau) Inlet air sejuk Outlet airpanas Injap Injap pelaras aliran air dengan penapis (Gambarajah 2) Injap NOTA Injap pelaras aliran air dengan penapis mesti dipasang apabila memasang unit ini. Tanda biru adalah untuk inlet air, tanda merah adalah untuk outlet air. Jangan diketatkan secara berlebihan bagi mengelakkan unit ini daripada mengalami kerosakan.
Page 24
4. CARA-CARA PENGGUNAAN 4.1 Fungsi-fungsi pada skrin paparan Ikon Fungsi Penjelasan "Tanda Keselamatan" dipaparkan secara normal bermakna mesin ini tiada sebarang masalah. "Tanda keselamatan" Tanda keselamatan berkelip-kelip bermakna penyambungan pembumian alat pemanas air tidak lengkap. Ikon fungsi ini dipaparkan bermakna alat pemanas air Mod air sejuk tidak menjalankan proses pemanasan, dan air yang mengalir keluar dari outlet adalah sejuk.
Page 25
4.2 Fungsi-fungsi butang Ikon Fungsi Penjelasan Tekan butang "Ujian" untuk membolehkan alat pemanas Pengesanan litar air melakukan pengesanan litar bocor. Tekan butang ini bocor sekali lagi, alat pemanas air akan kembali kepada keadaan asal. Tekan fungsi “Pam” untuk menghidupkan atau Fungsi pam mematikan pam.
Page 26
4.5 Cara-cara mengendalikan unit ini Apabila bekalan kuasa dihidupkan, skrin paparan dan lingkaran angka digital akan menyala, unit ini akan menjalankan pemeriksaan kendiri selama 2 saat, “ELCB”. Apabila aliran air melebihi 1.5L/min, putar tombol mengikut arah ikut jam untuk menghidupkan suis tombol kuasa, dengan itu lampu petunjuk pemanasan akan menyala dan unit ini mula berfungsi.
Page 27
5. PENYELENGGARAAN ● Alat pemanas air elektrik ini hendaklah dipasang di tempat yang terselindung daripada sinaran matahari atau simbahan air hujan. Sila padamkan bekalan kuasa jika unit ini tidak digunakan untuk jangka panjang. ● Sila salurkan air keluar selama 10 saat bagi membuang bendasing di dalam paip sebelum menyambungkan sumber air pada unit ini bagi mengelakkan unit ini daripada tersumbat.
Page 28
Produk ini adalah tertakluk kepada pertukaran tanpa sebarang notis. Sila simpan buku panduan ini dengan baik.
