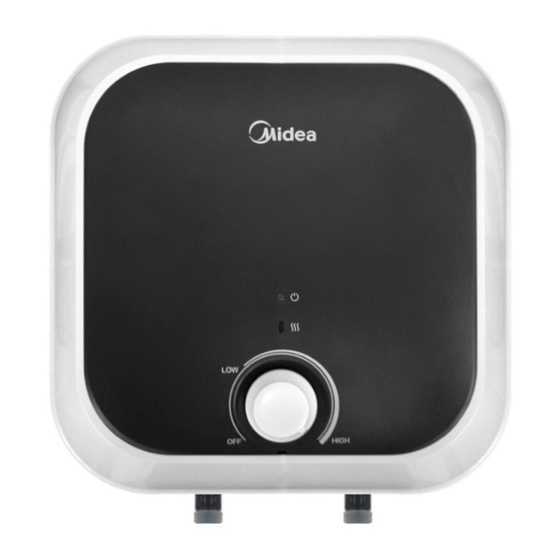

Storage Electric Water Heater
Instruction Manual
Congratulations! You are now a proud owner of Midea water heater. We assure you that this
product conforms to the highest standards of quality. Before installing and operating your water
heater, please read this manual carefully and keep it for future reference.
For Model: D10-15VDO
D10-15VDU
D15-15VDO
D15-15VDU
D30-15VDO
D30-15VDU

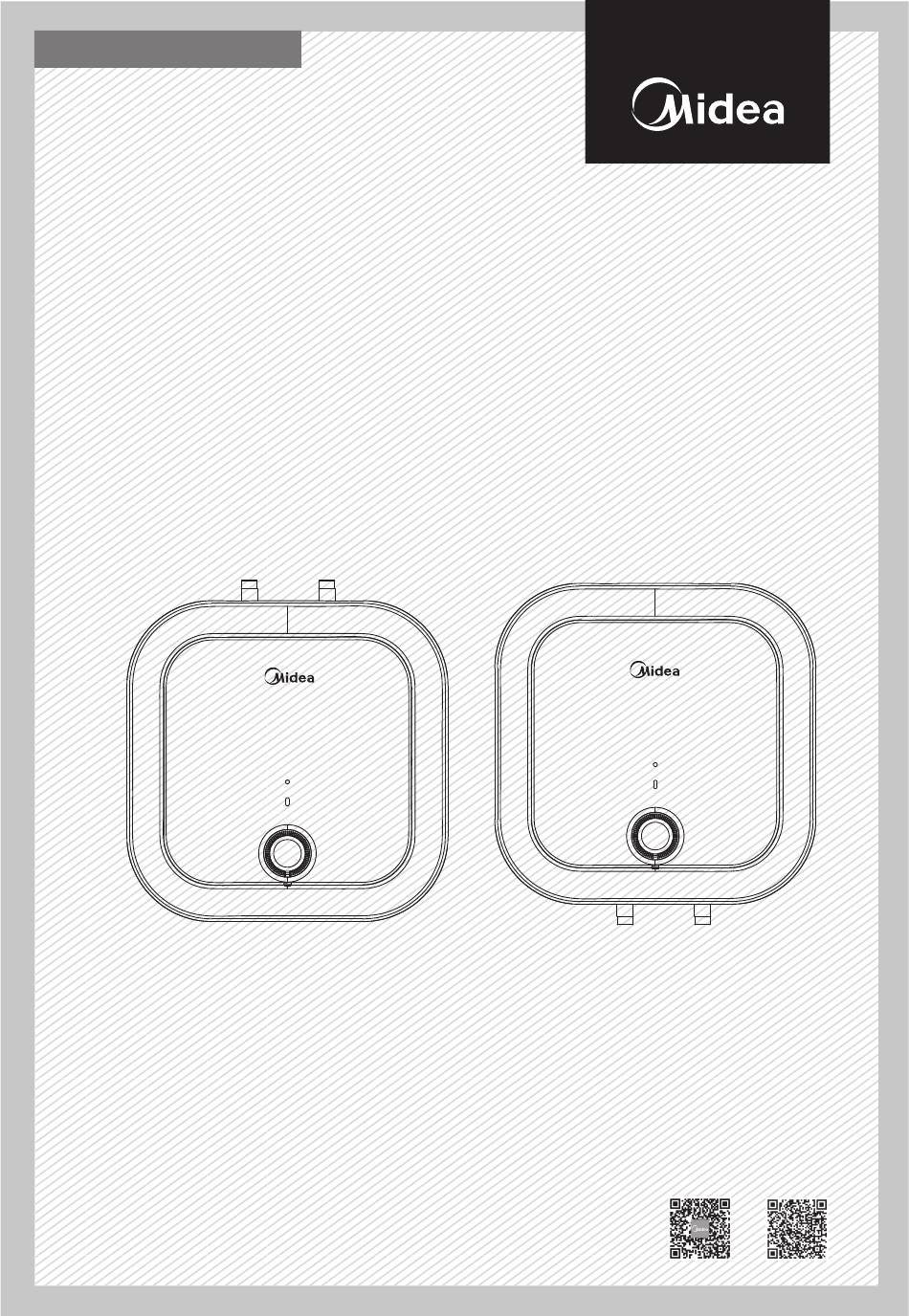

The diagram above is just for reference. Please take the
appearance of the actual product as the standard.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D10-15VDO and is the answer not in the manual?

Questions and answers

Related Manuals for Midea D10-15VDO

Summary of Contents for Midea D10-15VDO

  • Page 1 The diagram above is just for reference. Please take the appearance of the actual product as the standard. Congratulations! You are now a proud owner of Midea water heater. We assure you that this product conforms to the highest standards of quality. Before installing and operating your water...

  • Page 2: Table Of Contents

    General Remark ● The installation and maintenance has to be carried out by qualified professionals or Midea authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet.

  • Page 3: Cautions

    1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property.

  • Page 4: Product Introduction

    Rated Rated Rated Rated Of Water Volume Protection Waterproof Model Thermostat Power Voltage Pressure Temperature Class Grade SET(°C) (ACV) (MPa) (°C) D10-15VDO 1500 220-240 IPX4 D10-15VDU 1500 220-240 IPX4 D15-15VDO 220-240 1500 IPX4 220-240 D15-15VDU 1500 IPX4 220-240 D30-15VDO 1500...
  • Page 5 2.3 Brief introduction of product structure D10-15VD D15-15VD D30-15VD (Note:All dimensions are in mm) 2.4 Internal Wire Diagram Thermal Thermostat Cut Out Brown Blue Power Indicator Yellow/Green WIRING DIAGRAM...

  • Page 6: Unit Installation

    3. UNIT INSTALLATION 3.1 Installation Instruction ① This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support.
  • Page 7 Power cord Rubber seal gaskets Rubber seal gaskets Hot water outlet Cold water inlet Pressure relief valve Pressure release hole Adjusting handle for Joint screw for cold water inlet mixing valve Hot water Hot water Joint screw for cold water inlet Adjusting handle for Pressure release hole mixing valve...
  • Page 8 Shower nozzle Mixing valve Water inlet valve Running water pipe Cold water Hot water inlet Triple joint outlet Water inlet valve Pressure relief valve Power supply cord (Fig.6) NOTE Please be sure to use the accessories provided by our company to install this electric water heater.

  • Page 9: Methods Of Using

    4. METHODS OF USING ● First, open any one of the outlet valves at the outlet of the water heater, then, open the inlet valve. The water heater gets filled with water. When water flows out of the outlet pipe it implies that the heater has been filled fully with water, and the outlet valve can be closed.

  • Page 10: Maintenance

    5. MAINTENANCE WARNING Do cut off power supply before maintenance, to avoid danger like electric shock. ● Check the power plug and outlet as often as possible. Secure electrical contact and also proper grounding must be provided. The plug and outlet must not heat excessively. ●...

  • Page 11: Troubleshooting

    6. TROUBLESHOOTING Failures Reasons Treatment The heating indicator Failures of the temperature Contact with the professional light is off. controller. personnel for repair. 1. Wait for restoration of 1. The running water supply running water supply. is cut off. 2. Use the heater again 2.

  • Page 12: Produce Information With Eu Regulation

    7. PRODUCE INFORMATION WITH EU REGULATION D10-15VDO of the company Midea was tested with a The electrical storage water heater “XXS” declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 13 D10-15VDU The electrical storage water heater of the company Midea was tested with a “XXS” declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 14 The electrical storage water heater D15-15VDO / D15-15VDU of the company Midea was tested “XXS” with a declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 15 The electrical storage water heater D30-15VDO / D30-15VDU of the company Midea was tested “S” with a declared load profile of the size The product fulfills and corresponds to the requirements of the commission regulation standards (No 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of η...
  • Page 16 The product is subject to change without notice. Please keep this manual properly. Midea Italia S.r.l. A Socio Unico Viale Bodio 29 20158 Milano (MI) www.midea.com/it www.midea.com/global...
  • Page 17 L'immagine sopra è indicativa e ha il solo scopo di descrivere il prodotto. Considerare le informazioni del manuale e le specifiche di riferimento per le informazioni effettive. Grazie per aver acquistato uno scaldacqua Midea! Questo prodotto è conforme ai più elevati standard di qualità disponibili. Prima di installare ed utilizzare il prodotto, leggere questo...
  • Page 18 Indicazioni generali ● L'installazione e la manutenzione del prodotto devono essere effettuate da personale qualificato o da centri assistenza tecnica autorizzati da Midea. ● Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto.

  • Page 19: Precauzioni

    La temperatura dell'acqua nello scaldacqua può raggiungere valori prossimi a 75°C. Utilizzare un sistema di miscelazione termostatica dell'acqua per i punti di prelievo, al fine di evitare ustioni e ferite. ● Se una o più componenti del sistema necessitano di sostituzione perchè danneggiate o degradate, contattare l'assistenza tecnica Midea.

  • Page 20: Introduzione Al Prodotto

    ③ Potenza elettrica (W moltiplicato 100) ④ Codice identificativo telaio prodotto ⑤ Indicativo serie produttiva NOTE Questo manuale si riferisce esclusivamente ai prodotti commercializzati da Midea Italia S.r.l. a socio unico. 2.2 Dati tecnici prodotti Impostazione Grado di Potenza Tensione...
  • Page 21 2.3 Schemi dimensionali D10-15VD D15-15VD D30-15VD (Nota: tutte le dimensioni sono espresse in mm) 2.4 Cablaggio elettrico Termostato Protettore termico Marrone Indicatore presenza rete Giallo/Verde Schema Elettrico...

  • Page 22: Installazione Dell'unità

    3. Installazione dell' unità 3.1 Instruzioni di installazione ① Questo scaldabagno deve essere installato su una parete solida. Se la parete non è in grado di sorreggere il doppio del peso dell'elettrodomestico completamente pieno d'acqua, è necessario installare un supporto speciale. Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli di cemento completamente.
  • Page 23 Cavo di alimentazione Guarnizioni di tenuta Guarnizioni di tenuta Uscita acqua calda Ingresso acqua fredda Valvola di sicurezza Scarico acqua Valvola di miscelazione Giunto T per acqua fredda Punto di prelievo Punto di prelievo Giunto T per acqua fredda Valvola di miscelazione Scarico acqua Valvola di sicurezza Uscita acqua calda...
  • Page 24 Doccino Valvola di miscelazione Ingresso acqua rete Linea adduzione acqua Ingresso acqua fredda Uscita Giunto triplo acqua calda Ingresso acqua Valvola di sicurezza Cavo di alimentazione (Fig.6) NOTE Assicurarsi di utilizzare gli accessori forniti a corredo con il prodotto per la sua installazione.

  • Page 25: Metodi Di Utilizzo

    4. Metodi di utilizzo ● Prima di utlizzare il prodotto, assicurarsi che sia riempito d'acqua. Aprire il flusso d'acqua e mantenere aperto il rubinetto dell'acqua calda mentre l'aria presente nel prodotto viene espulsa. Quando non è presente più aria nel prodotto, l'acqua scorre liberamente. Il prodotto è pieno e il rubinetto può...

  • Page 26: Manutenzione

    Tutte le attività dipendono dalla durezza dell'acqua di rete. Le operazioni di manutenzione e di riparazione devono essere eseguite da personale qualificato o da un centro assistenza tecnica autorizzato da Midea. ● Lo scaldaacqua è dotato di un protettore termico che interrompe l'alimentazione elettrica al riscadatore elettrico in caso di malfunzionamento del termostato o in caso di livello insufficiente dell'acqua.

  • Page 27: Risoluzione Dei Problemi

    6. Risoluzione dei problemi Problema Causa Soluzione Il led di riscaldamento Mancato controllo Verificare l'impostazione del è sempre spento temperatura termostato Contattare l'assistenza tecnica per le verifiche sul prodotto 1. Attendere il ripristino della 1.L'erogazione dell'acqua è fornitura stata sospesa 2.
  • Page 28 7. Informazioni prodotto con normativa UE Lo scaldabagno elettrico D10-15VDO della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 29 Lo scaldabagno elettrico D10-15VDU della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 30 D15-15VDU Lo scaldabagno elettrico D15-15VDO / della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "XXS". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 31 D30-15VDO / D30-15VDU della società MIDEA Ltd. è stato testato con un Lo scaldabagno elettrico carico di profilodichiarato di dimensioni "S". Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di η...
  • Page 32 Questo prodotto sarà soggetto a cambiamenti senza preavvisi Conservare correttamente questo manuale Midea Italia S.r.l. A Socio Unico Viale Bodio 29 20158 Milano (MI) www.midea.com/it www.midea.com/global...
