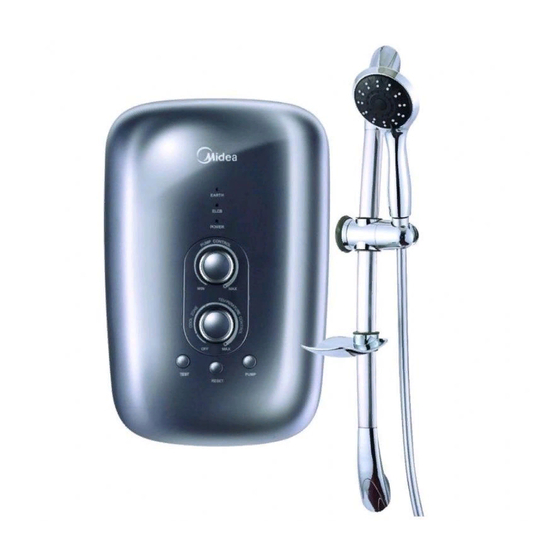

- Page 1 Instant Electric Water Heater MWH-35MPC MWH-35M MWH-35i Read this manual carefully before installation and use THE USER NEEDS TO TEST THE BUILT-IN RESIDUAL CURRENT DEVICE (RCD) AT LEAST ONCE A MONTH...
- Page 2 Thank you for selecting Midea Instant Electric Water Heater. Please read this manual before installation and be sure to keep it handy for your future reference. SAFETY INSTRUCTIONS (To be followed absolutely) 1. This water heater is for household, and it can be installed wherever place that need hot water.
-
Page 3: Table Of Contents
CONTENTS Parts ......................1 Product Features ....................... 2 Product ...................... 2 Installation Instruction ....................3 How to use Electric Water Heater ................... 6 Cautions .......................... 7 Maintenance ........................7 Troubleshooting ....................... 8 Wiring Diagram ........................ 9... -
Page 4: Parts
PARTS IDENTIFICATION Terminal block MWH-35MPC Wire pressing board Power board Thermal Cut Out Main control board Heating elements assembly Pump Stainless steel circlip Silicon control Flow sensor Temperature sensor Marker for water Marker for water inlet outlet Blue Water inlet... -
Page 5: Product Features
8. Stepless power selection, you can choose the power between 0 and 3.5kW. 9. With pressure strengthen pump system. 10. Pump speed of MWH-35PC is adjustable, water pressure is adjustable. PRODUCT SPECIFICATIONS Model MWH-35MPC MWH-35M MWH-35i Rated Voltage 240V~ Rated Frequency... -
Page 6: Installation Instruction
INSTALLATION INSTRUCTION 1. Check the capacity of power circuit 2. Power cord installation 3. Water heater installation 4. Plumbing connection 5. Power supply connection 6. Water Supply 2. POWER CORD INSTALLATION: Step 1 Step 2 Remove the screws at the bottom of the unit. Remove the power cord wire pressing plate and Lift up the Main Switch Knob and Power Knob keep the screws. - Page 7 3. WATER HEATER INSTALLATION a. Determine installation position of the unit according to length of power cord / position of air switch (Distance between bottom and should be ≥1.6m). b. Make sure the distance between the unit and surrounding wall is not less than 300mm, so that to have enough space for maintenance purpose.
- Page 8 Water flow adjusting Water flow adjusting valve with filter valve with filter Cold water inlet Cold water inlet Water flow adjusting valve with filter Cold water inlet Fig.4 NOTE: 1. Water adjusting valve with must be used when install the unit. 2.
-
Page 9: How To Use Electric Water Heater
HOW TO USE ELECTRIC WATER HEATER 1. OPERATING OF THE UNIT Switch on the power supply, the unit will take self-inspection for 2s, ELCB green indicator light will be on (under the condition of no electricity leakage). When the water flow exceeds 1.2L/min, rotate the knob clockwise to switch on heating power rotate switch, heating indicator light will be on, the unit start to work. -
Page 10: Cautions
CAUTIONS 1. This electric water heater should be installed at the place without sunshine or rain spray. Please cut off power supply if not use for long time. 2. Please blow down the water for about 10 second to drain away the impurities in the pipe before connecting the water source to the electric water heater to avoid blockage of water heater. -
Page 11: Troubleshooting
TROUBLESHOOTING SYMPTOMS REASONS SUGGESTIONS Switch on the power 1. Power supply error; 1. Check whether power supply, ELCB indicator 2. PCB error; is cut light is off. 3. Thermal cut out acts; 2. Contact authorized 4. Electricity leaks. service personnel for repair. -
Page 12: Wiring Diagram
WIRING DIAGRAM MWH-35MPC MWH-35M MWH-35i... - Page 13 Panduan Penggunaan Pemanas Air Elektrik MWH-35MPC MWH-35M MWH-35i Bacalah panduan ini dengan teliti sebelum pemasangan dan penggunaan TPENGGUNA PERLU MENGUJI BINAAN DALAMAN RESIDUAL CURRENT DEVICE (RCD) SEKURANG-KURANGNYA SEBULAN SEKALI...
- Page 14 Terima kasih kerana memilih Pemanas Air Elektrik Midea. Sila baca buku panduan ini sebelum melakukan kerja-kerja pemasangan dan pastikan anda menyimpannya sebagai rujukan. PANDUAN KESELAMATAN (Sila patuhi sepenuhnya) 1. Pemanas air elektrik ini sesuai digunakan di rumah, dan boleh dipasang di mana jua tempat yang memerlukan air panas.
- Page 15 ISI KANDUNGAN Mengenali Bahagian-Bahagian ..................1 Ciri-Ciri Istimewa ....................... 2 ......................2 Panduan Pemasangan ....................3 Panduan Pengunaan ....................... 6 Penyenggaraan ....................... 7 Panduan Kerosakan ......................8 Diagram Kabel ......................... 9...
-
Page 16: Mengenali Bahagian-Bahagian
MENGENALI BAHAGIAN - BAHAGIAN Terminal block MWH-35MPC Wire pressing board Power board Thermal Cut Out Main control board Heating elements assembly Pump Stainless steel circlip Silicon control Flow sensor Temperature sensor Marker for water Marker for water inlet outlet Blue... -
Page 17: Ciri-Ciri Istimewa
7. Fungsi uji kebocoran dan perlindungan kebocoran. 8. Pemilihan kuasa boleh ubah berterusan, anda boleh memilih kuasa antara 0 dan 3.5kW. 9. Sistem binaan dalaman pam dorongan. 10. Tekanan pam dan tekanan air untuk model MWH-35MPC boleh disesuaikan. SPESIFIKASI PRODUK Model... -
Page 18: Panduan Pemasangan
PANDUAN PEMASANGAN 1. Semak kapasiti litar elektrik 2. Pemasangan kabel elektrik 3. Pemasangan alat pemanas 4. Penyambungan paip 5. Pendawaian elektrik 6. Penyambungan air 2. PEMASANGAN KEBEL ELEKTRIK: Langkah 1 Langkah 2 Lepaskan skru-skru di bahagian atas dan bawah, Lepaskan pemegang kabel dengan terliti dan letak tanggalkan penutup set secara berhati-hati. - Page 19 3. PEMASANGAN ALAT PEMANAS a. Pilih posisi yang sesuai di dalam bilik air and pastikan jarak di antara lantai bilik air dan alat pemanas ≥1.6m. b. Pastikan jarak antara alat pemanas dan dinding sekitarnya tidak kurang dari 300mm, supaya cukup ruang untuk tujuan penyenggaraan. c.
- Page 20 Menyesuaikan aliran air Menyesuaikan aliran air valve dengan penapis valve dengan penapis Inlet air sejuk Inlet air sejuk Menyesuaikan aliran air valve dengan penapis Inlet air sejuk Gambarajah 4 NOTA: 1. Injap air dengan penapis harus digunakan semasa pemasangan pemanas air ini. 2.
-
Page 21: Panduan Pengunaan
PANDUAN PENGGUNAAN 1. OPERASI UNIT Hidupkan bekalan kuasa elektrik, pamanas air akan mengambil masa 2 saat untuk pemeriksaan-diri, lampu penunjuk hijau ELCB akan bernyala (dalam keadaan tidak ada kebocoran litar). Apabila aliran air melebihi 1.2L/min, putar Tombol Kuasa mengikut arah jam untuk mengaktifkan kuasa pemanas dan lampu penunjuk akan menyala dan mula kerja. -
Page 22: Penyenggaraan
AMARAN! 1. Pemanas air ini harus dipasang di tempat tanpa semburan sinar matahari atau hujan. Sila memotong bekalan elektrik jika tidak diguna untuk jangkamasa yang panjang. 2. Sila mengalir air keluar kira-kira10 saat untuk menghilangkan kotoran di dalam paip sebelum sambungan sumber air ke pemanas air untuk mengelakkan sumbatan pemanas air. -
Page 23: Panduan Kerosakan
PANDUAN KEROSAKAN TANDA-TANDA ALASAN PEMBETULAN Lampu ELCB tidak 1. Masalah tenaga elektrik; 1. Memeriksa sama bernyala 2. Masalah PCB ; ada bekalan elektrik 3. Tindakan termal dipotong. dipotong; 2. Hubungi pusat servis 4. Litar bocor. dengan segera. Air saluran keluar tidak 1. -
Page 24: Diagram Kabel
DIAGRAM PEMASANGAN KAWAT MWH-35MPC MWH-35M MWH-35i... - Page 25 安装和使用说明手册 快热式电热水器 MWH-35MPC MWH-35M MWH-35i 安装和使用热水器前请仔细阅读本说明书 注意：用户需要每月至少检查一次剩余电流装置（电流型漏电 保护装置）是否正常运行。 芜 湖 美 的 厨 卫 电 器 制 造 有 限 公 司...
- Page 27 目 录 ........................................................................................................................................................................................................
- Page 28 产品示意图 MWH-35MPC 接线端子 压线板 开关电源板 热断流器 主控面板 加热元件 水泵 不锈钢卡簧 可控硅 流量传感器 温度传感器 进水标记套 出水标记套 蓝色 红色 进水管接头 出水管接头 MWH-35MPC MWH-35M 接线端子 压线板 开关电源板 热断流器 主控面板 加热元件 连接管 不锈钢卡簧 可控硅 流量传感器 温度传感器 进水标记套 出水标记套 蓝色 红色 进水管接头 出水管接头 MWH-35M MWH-35i 接线端子...
- Page 29 产品特点 6、使用铜 加热器 ，水电分离设计 结构，不易结水 垢 ，适合中 国水质要 求， 加热效 率和 使用奉命 更佳。 MWH-35PC水 泵速 度可调，水压可调。 、 技术参数 MWH-35MPC MWH-35M MWH-35i 型号 240V~ 额定电压 50Hz 额定频率 3500W 额定功率 0~16A 额定电流 1.5mm 电源线径 ≥20A 空气开关 0 MPa 额定压力 1.2 Liters/minute 最小流量...
- Page 30 安装说明 电 源 连接...
- Page 31 混凝土或砖墙 图三 4 .连 接 管路 注 意: 不得使用金属/镀铬软管和导电性的 控制阀”...
- Page 32 带滤网流量调节阀 带滤网流量调节阀 进冷水 进冷水 带滤网流量调节阀 进冷水 图四...
- Page 33 使用说明 图五 水压降低 （MWH-3 5MPC产品）。 （仅限带水泵的MWH- 35 MPC产品）...
- Page 34 使用注意事项 维护保养 声 明 故障及其处理方法...
- Page 35 加热器 红 接 Relay 线 蓝 端 黄/绿 子 电 流 水泵 互 感 器 温度传感器 可控硅 主控板 流量传感器 MWH-35MPC 电器原理图 限温器 Relay 电源板 加热器 红 接 Relay 线 蓝 端 黄/绿 子 电 流 互 感 器 温度传感器 可控硅...
